Преобразователь силы давления и перемещения в пневматический сигнал давления

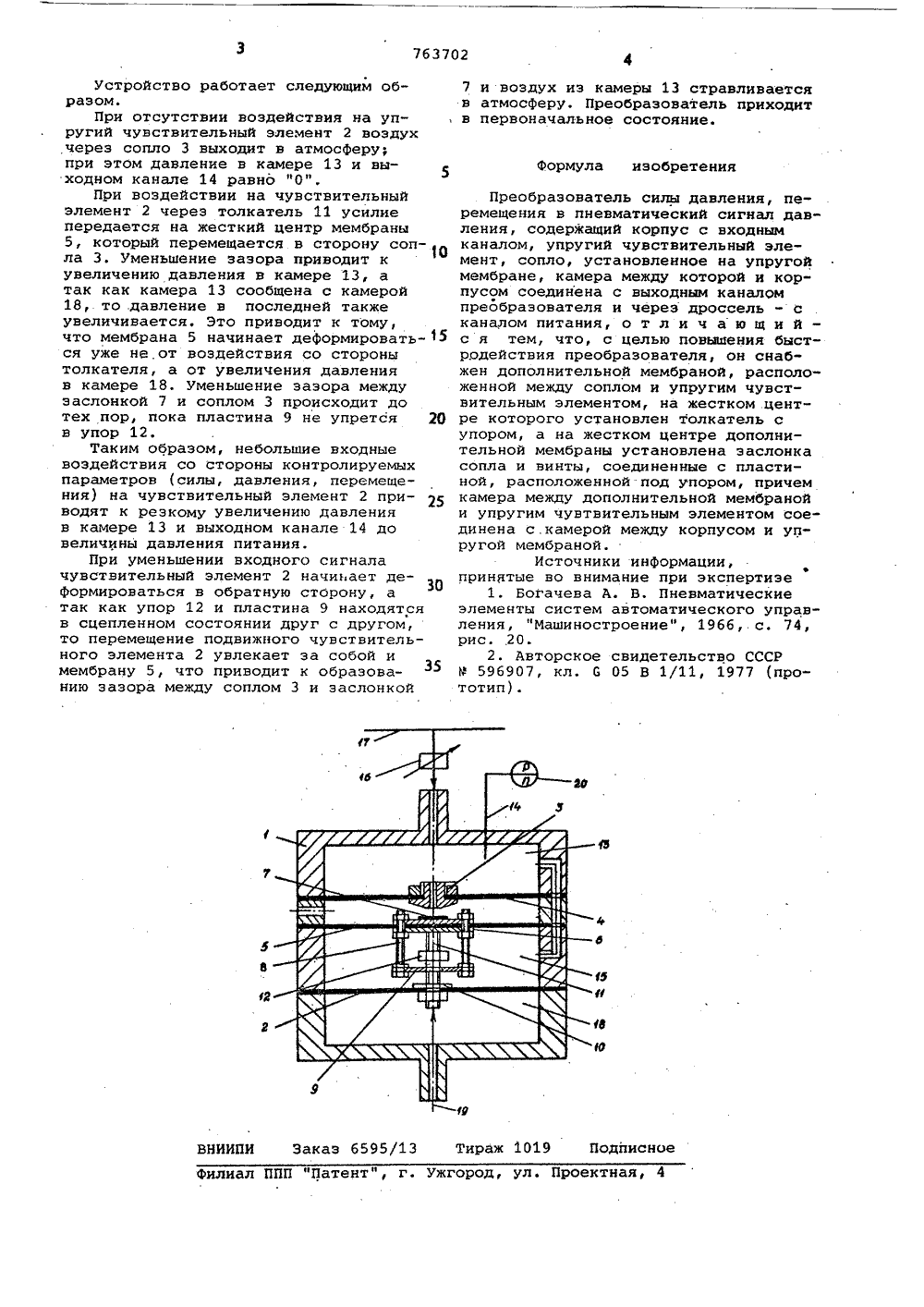

Союз Советских Социалистических Республик(51)М. Кл.С 01 . 1/02 О 017/02 Р 15 С 3/04 Государственный комитет СССР но делам изобретений и открытий(71) Заявитель Горьковский политехнический институт им. А. А. ЖдановаИзобретение относится к датчикам Контроля и регулирования и может быть использовано, например, при контроле герметичности изделий манометрически ми методами - по изменению давления в камере или в испытываемом изделии,Известен преобразователь сил давления и перемещений в пневматический сигнал давления, построенный на базе узла "сопло-заслонка" с 13.Наиболее близким по технической сущности является преобразователь, содержащий корпус с входным каналом, упругий чувствительный элемент, сопло,установленное на упругой мембране, камера между которой и корпусом соединена с выходным каналом преобразователя и через дроссель - с каналом питания 21.Однако эти преобразователи имеют недостаточно высокое быстродействие.Целью изобретения является повышение быстродействия преобразователя.25Эта цель достигается тем, что преобразователь снабжен дополнительной мембраной, расположенной между соплом и упругим чувствительным элементом, на жестком центре которого установлен толкатель с упором,а на жестком центре дополнительной мембраны установлена заслонка сопла и винты, соединенные с пластиной, расположенной под упором, причем камера между дополнительной мембраной и упругим чувствительным элементом соединена с камерой между корпусом и упругой мембраной.Схема устройства приведена на чертеже.Преобразователь состоит из корпуса 1, упругого чувствительного элемента 2, сопла 3, установленного на упругой мембране 4, дополнительной мембраны 5, на жестком центре 6 которой расположена заслонка 7 сопла 3 и установлены винты 8, соединенные с пластиной 9. На жестком центре 10 чувствительного элемента 2 установлен толкатель 11 с упором 12, Камера 13 соединена с выходным каналом 14, с камерой 15 и через дроссель 16 - с каналом питания 17.Камера 18 подключена к входному каналу 19. Выходной сигнал контролируется индикатором 20.763702 Формула изобретения НИИПИ Заказ 6595/13 Тираж 1019 По о Филиал ППП "Патент", г. Ужгород, ул. Проектная,Устройство работает следующим образом.При отсутствии воздействия на упругий чувствительный элемент 2 воздухчерез сопло 3 выходит в атмосферу;при этом давление в камере 13 и выходном канале 14 равно "0",При воздействии на чувствительныйэлемент 2 через толкатель 11 усилиепередается на жесткий центр мембраны5, который перемещается в сторону соп- ола 3. Уменьшение зазора приводит кувеличению давления в камере 13, атак как камера 13 сообщена с камерой18, то давление в последней такжеувеличивается. Это приводит к тому,что мембрана 5 начинает деформировать-ся уже не,от воздействия со сторонытолкателя, а от увеличения давленияв камере 18. Уменьшение зазора междузаслонкой 7 и соплом 3 происходит дотех пор, пока пластина 9 не упрется 20в упор 12.Таким образом, небольшие входныевоздействия со стороны контролируемыхпараметров (силы, давления, перемещения) на чувствительный элемент 2 приводят к резкому увеличению давленияв камере 13 и выходном канале 14 довеличины давления питания,При уменьшении входного сигналачувствительный элемент 2 начинает деформироваться в обратную сторону, атак как упор 12 и пластина 9 находятсяв сцепленном состоянии друг с другом,то перемещение подвижного чувствительного элемента 2 увлекает за собой имембрану 5, что приводит к образованию зазора между соплом 3 и заслонкой 7 и воздух из камеры 13 стравливается в атмосферу. Преобразователь приходит , в первоначальное состояние. Преобразователь силы давления, перемещения в пневматический сигнал давления, содержащий корпус с входнымканалом, упругий чувствительный элемент, сопло, установленное на упругоймембране, камера между которой и корпусом соединена с выходным каналомпреобразователя и через дроссель - сканалом питания, о т л и ч аю щ и й -с я тем, что, с целью повышения быстродействия преобразователя, он снабжен дополнительной мембраной, расположенной между соплом и упругим чувствительным элементом, на жестком центре которого установлен толкатель супором, а на жестком центре дополнительной мембраны установлена заслонкасопла и винты, соединенные с пластиной, расположенной под упором, причемкамера между дополнительной мембранойи упругим чувтвительным элементом соединена с.камерой между корпусом и упругой мембраной.Источники информации,принятые во внимание при экспертизе1. Богачева А. В. Пневматическиеэлементы систем автоматического управления, "Машиностроение", 1966,. с. 74,рис 20.2. Авторское свидетельство СССРР 596907, кл. С 05 В 1/11, 1977 (прототип).
