Способ изготовления измерительных колец

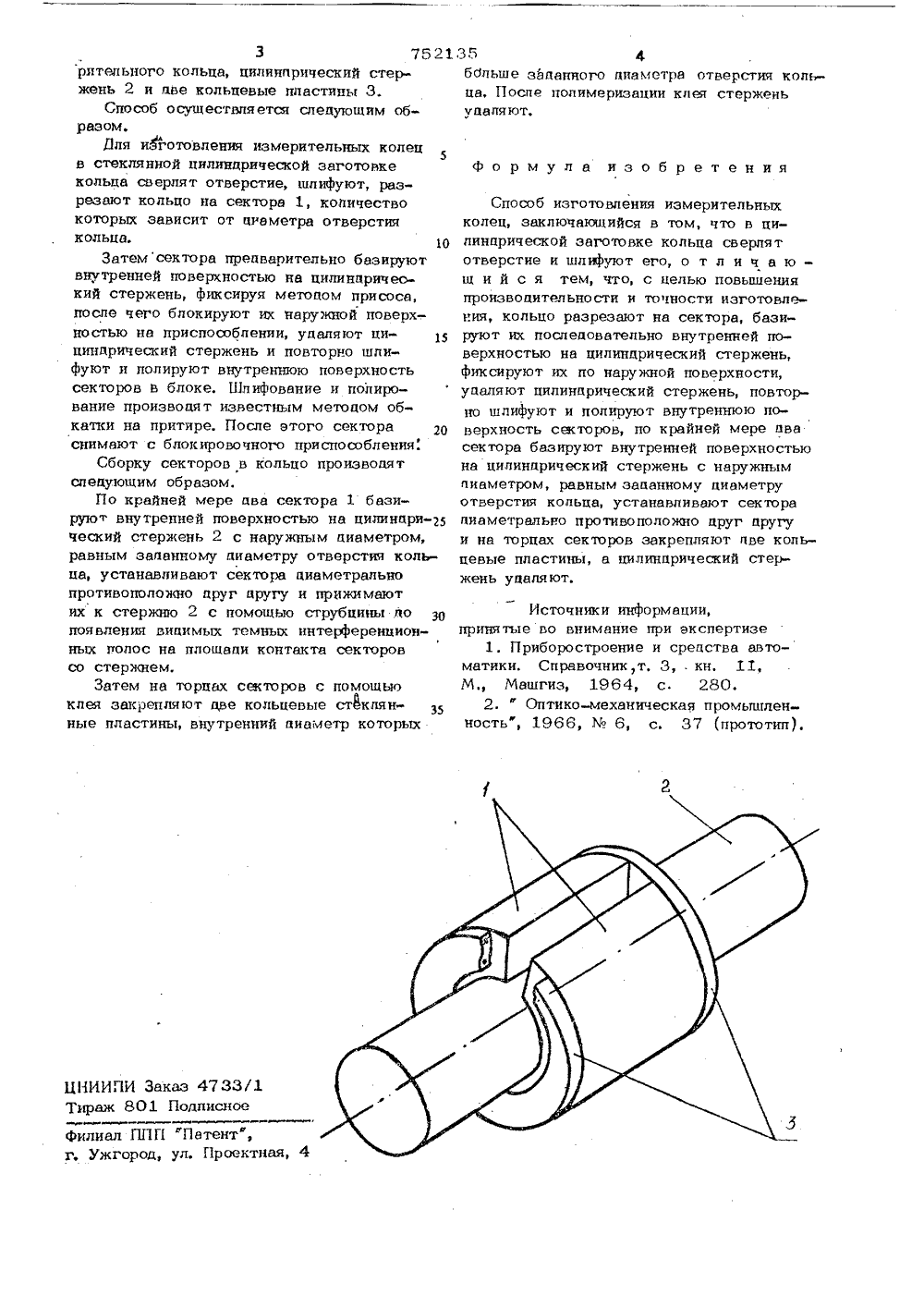

О П И С А Н И Е ,7521 З 5ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(23) Приоритет иа делам изобретений и открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗМЕРИТЕЛЬНЫХ КОЛЕЦ Изобретение относится к измерительной технике, а именно, к способам изготовпения стеклянных измерительных колец, и может быть использовано в точном приборостро ении.ИзвесТен способ изготовления стеклян 5 ных измерите,пьных колец, заключающийся в том, что в заготовке кольна сверлят отверстие, шлифуют и полируют его 11.Недостатком этого способа является1 О получение отверстия с такими погрешностями формы, как овальность поперечного сечения и бочкообразность, седлообразность и конусообразн сть продольного сечения,15Наиболее близким к изобретению по технической сущности является способ изготовления измерительных колец, заклк. чающийся в том, что в пилинарической заготовке кольца сверлят отверстие и шлифуют его (21,Недостатками этого способа являются низкая производительность и точность изготовления в результате операции- эональнои подполировки отверстия до заданногодиаметра,Цель изобретения - повышение производительности и точности изготовления.Эта цель достигается благодаря тому,что кольцо разрезают на сектора, базируют и; последовательно внутренней поверхностью на пилиндрический стержень,фиксируют их по наружной поверхности,удаляют цилиндрический стержень, повторно шлифуют и полируют внутреннюто поверхность секторов, по крайней мере двасектора базируют внутренней поверхностьюиа цилиндрический стержень с наружнымдиаметром, равным заданному диаметруотверстия кольца, устанавливают секторадиаметрально противоположно друг другуи на торцах секторов закрепляют две кольцевые пластйны, а цилиндрический стержень удаляют,На чертеже изображено средство дляосуществления сборки кольца по данномуспособу, содержащее два сектора 1 иэме3 7521рптельного кольца, цилиндрический стержень 2 и аве кольпевые пластины 3.Способ осуществляется следующим образом.Для изготовления измерительных колец5в стеклянной цилиндрической заготовкекольца сверлят отверстие, шлифуют, разрезают кольпо на сектора 1, количествокоторых зависит от диаметра отверстиякольца. оЗатем сектора предварительно базируютвнутренней поверхностью на цилиндричеокий стержень, фиксируя методом присоса,после чего блокируют их наружной поверхностью на приспособлении, удаляют пипиндрический стержень и повторно шлифуют и полируют внутреннюю поверхностьсекторов в блоке. Шпифование и полирование производят известным методом обкатки на притире. После этого сектораснимают с блокировочного приспособленияСборку секторов в кольцо производятспеаующим образом.По крайней мере два сектора 1 базируют внутренней поверхностью на цилинари ческий стержень 2 с наружным диаметром,равным заданному диаметру отверстия кольца, устанавливают сектора аиаметральнопротивоположно аруг другу и прижимаютих к стержню 2 с помощью струбцины аопоявления видимых темных интерференционных толос на площади контакта секторовсо стержнем,Затем на торцах секторов с помощьюклея закрепляют две кольцевые стклянные пластины, внутренний аиаметр которых 35 фбольше заданного диаметра отверстия кольна, Поспе полимеризации клея стержень удаляют.формула изобретенияСпособ изготовления измерительных колец, заключающийся в том, что в цилиндрической заготовке кольца сверлят отверстие и шлифуют егоо т л и ч а ю - щ и й с я тем, что, с целью повышения производительности и точности изготовления, кольцо разрезают на сектора, базируют их последовательно внутренней поверхностью на цилиндрический стержень, фиксируют их по наружной поверхности, удаляют цилиндрический стержень, повторно шлифуют и полируют внутреннюю поверхность секторов, по крайней мере два сектора базируют внутренней поверхностью на цилиндрический стержень с наружным диаметром, равным заданному диаметру отверстия кольца, устанавливают сектора диаметрально противоположно друг другу и на торпах секторов закрепляют две кольпевые пластины, а цилиндрический стержень удаляют.Источники информации,принятые во внимание при экспертизе1. Приборостроение и средства автоматики. Справочник,т. 3, . кн. 11М. Машгиз 1964, с. 280,2. " Оптико-механическая промышленность", 1966,6, с. 37 (прототип).
