Способ изготовления изделий типа стрельчатых лап культиваторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
г "Фен . а,млифт н йьРфФасснфъя о л й с"гйи е ЙЗОБРЕТЕЫМЯ Союз Советскнх Соцмалмстическмк Республик(22) Заявлено 24.11.78 (2)2688368/25-27с присоединением заявки Ио(23) Приоритет -Опубликовано 230780. Бюллетень М 27Дата опубликования описания 250780 В 21 Н 7/00В 21 К 19/02В 21 О 53/64 Государственный комитет СССР но делам изобретений и открытий(71) Заявитель 54) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ТИПА СТРЕЛЬЧАТЫХ ЛАП КУЛЬТИВАТОРОВ Изобретение относится к сельскохозяйственному машиностроению, в ча стности к изготовлению изделий типа стрельчатых лап культиваторов.Известен способ изготовления изделий типа стрельчатых лап, ненаплавленных лап культиваторов, состоящий иэ операции вырубки исходной заготовки из полосы, последующего Формообразования лезвий, нагрева, гибки- калибровки и пробивки отверстий в хвоставике 1)Приведенный способ изготовления обуславливает необходимость поочередного нагрева кромок заготовки и 15 оттяжки лезвий, многократного нагрева, невысокую стойкость инструмента на операциях оттяжки лезвий. Трудоемкость такого технологического процесса достаточно высока,и его автома тизация затруднена.Цель изобретения - уменьшение трудоемкости изготовления, повышение производительности, экономия материала, повышение качества изделия и увеличение стойкости инструмента.Укаэанная цель достигается тем, что Формирование осуществляют прокаткой одновременно двух лезвий в валках ковочных вальцев, нагрев про изводят до температуры 1000-1150 оС,а после операции гибки-калибровкипроизводят закалку сформированныхлезвий с последующим отпуском.На Фиг, 1 показана вырубленная изполосы заготовка; на Фиг. 2 - заготовка после нагрева и прокатки двухлезвий в ковачных вальцах; на Фиг.3 заготовка после операции гибки-калибровки.Пример осуществления предлагаемо-,го способа для лапы 5,13 ГОСТ 1343-68На прессе из полосы вырубают контур исходной заготовки. Толщина листа 8 мм, ширина заготовки 368 мм,длина 298 мм, материал - сталь 65 Г(фиг. 1). После этого заготовку нагревают до ковочной температуры 10001150 С.Затем заготовку прокатывают навальцах, производя формообразованиеодновременно двух лезвий (Фиг.2),Отвальцованную заготовку подаютна пресс, где производят гибку-калибровку и спреерную закалку лезвия,После этого токами высокой частоты или в проходных печах производятотпуск лезвия,Затем на прессе пробивают в хвостовике отверстия 13 х 13 и зенкеруют749521 формула изобретения ИИПИ Заказ 4398/3 Тираж 986 Подписное ф, г, Ужгород, ул, Проектн П П фили их под углом 75 (пробивку отверстий в хвостовике в ряде случаев целесообразно осуществлять после операции вырубки заготовки)Описанный. технологический процесс дает возможность изготавливать стрельчатые лапы культиватора с одного наГрева, уменьшить расход металла на 3-5, сократить трудоемкость изготовления на 20-25, значительно улучшить условия труда работающих, сократить расход инструмента и дает широкие возможности для автоматизации процесса. Способ изготовления изделий типастрельчатых лап культиваторов, состоящий из операции вырубки исходной"заготовки из полосы, последующегоформообразования лезвий, нагрева,гибки-калибровки и пробивки отверстийв хвостовике, о т л и ч а ю щ и й с ятем, что, с целью повышения качестваизделий и увеличения стойкости, формирование осуществляют прокаткой одновременно двух лезвий в валках ковочных вальцев, нагрев производят дотемпературы 1000-1150 С, а после операции гибки-калибровки производят закалку сформированных лезвий с последующим отпуском. Источники информации,15 принятые во внимание при экспертизе 1, Авторское свидетельство СССР 9 489565, кл. В 21 О 53/464, 18.07.74.

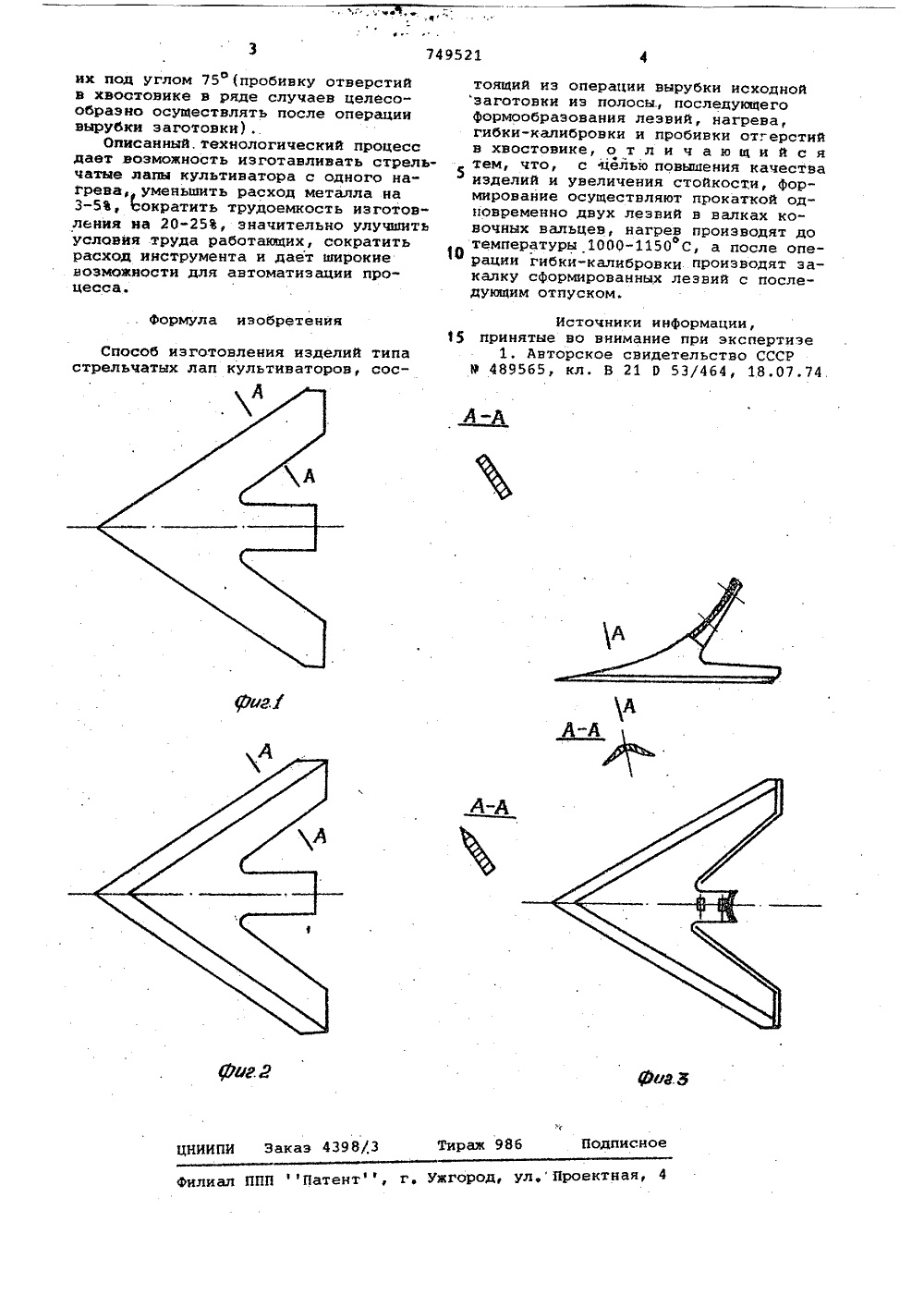

СмотретьЗаявка
2688368, 24.11.1978
ПРЕДПРИЯТИЕ ПЯ Р-6543
ГРАЙФЕР АЛЕКСАНДР ХАЙМОВИЧ, АЛЬШИЦ МИХАИЛ ЯНКЕЛЕВИЧ
МПК / Метки
МПК: B21H 7/00
Метки: культиваторов, лап, стрельчатых, типа
Опубликовано: 23.07.1980
