Генератор импульсов

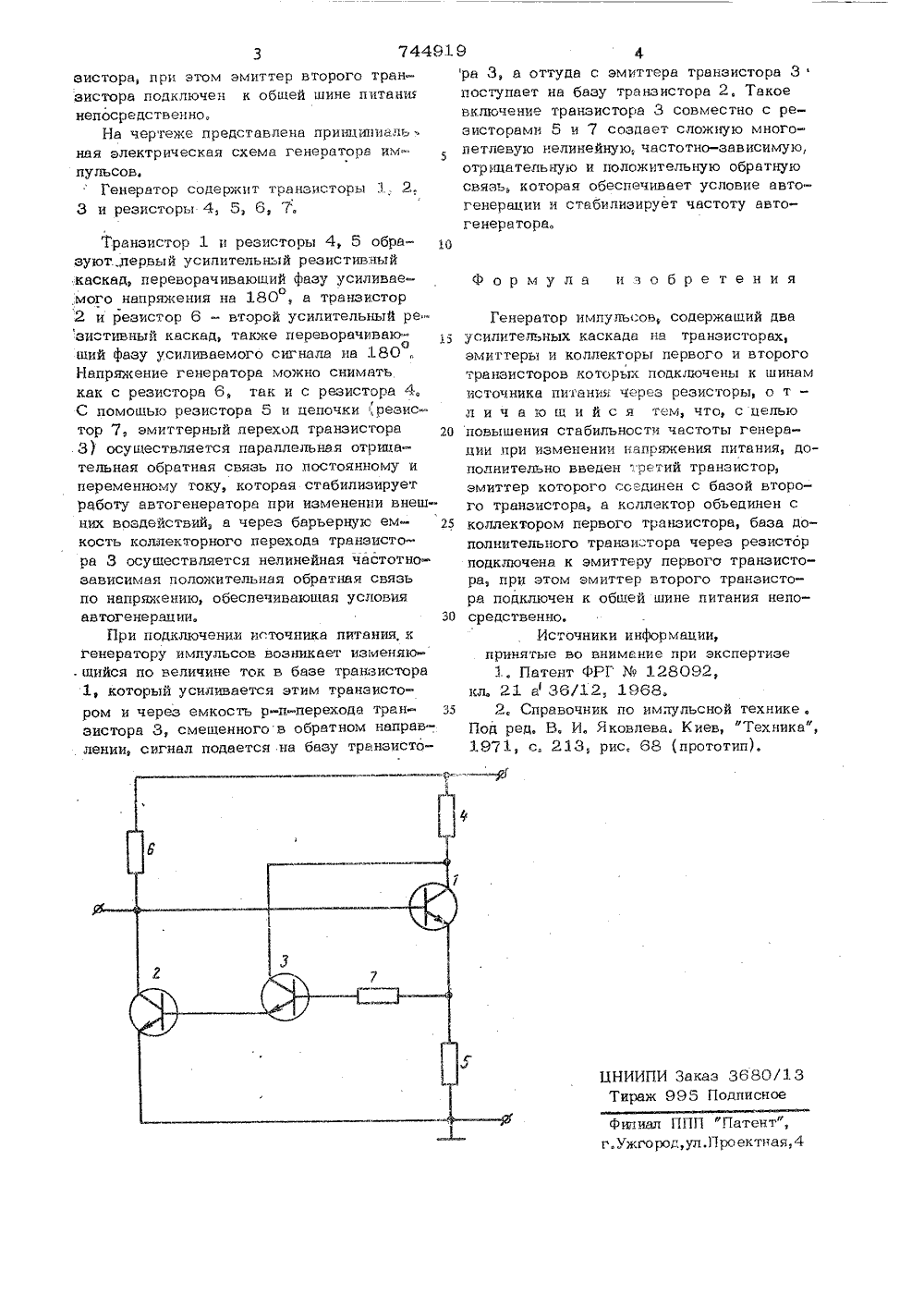

Опубликовано 30,06.80. Бюллетень Ло 24 по делам изабретеиий и открытийДата опубликования описания 30.06.80 Г, С, Остапенко, Л, Р, Партянский, А. Ю. Гончаров и А. Г. Остапенко(72) Авторы изобретения Воронежский политехнический институт(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульснойтехнике и может найти практическое применение в устройствах радиоэлектроникии особенно в микроэлектронных устрой -ствах, где реализация реактивных компокентов индуктивностей и емкостей показатруднена по технологическим причинам,в качестве импульсного айтогеяератора.Известны схемы транзисторных импульсных автогенераторов на двух активных10компонентах (двухтранзисторный реэистивно-емкостный усилитель, у которого выходные зажимы соединены с входными за-жимами (11.Однако такие схемы имеют тот недос-5таток, что содержат в своем составе емкости, которые сравнительно сложно реализовать по монолитной интегральной технологии с достаточно большим номиналом,и сравнительно много других компонентовПри этом известные схемы импульсныхаьтогенераторов не позволяют получить высокую стабильность частоты при изменении режима питания,Из известных устройств наиболее близким по технической сущности является генератор импульсов, содержащий два усилительных каскада на транзисторах, эмиттеры и коллекторы первого и второго транзисторов которых подклюЧены к шинам источника питания через резисторы (2 тНедостаток - невысокая стабильность частоты генерации.Цель изобретения - повышение стабильности частоты генерации при изменении напряжения питания.Указанная цель достигается тем, что в генератор импульсов, содержащий два усилительных каскада на транзисторах, эмиттеры и коллекторы первого и второго транзисторов которых подключены к шинам источника питания через резисторы, дополнительно введен третий транзистор, эмиттер которого соединен с базой второго транзистора, а коллектор объединен с коллектором первого транзистора, база дополнительного транзистора через резистор подключена к эмиттеру первого тран зистора, при этом эмиттер второго транзистора подключен к общей шине литани непосредственно.На чертеже представлена принципиаль ная электрическая схема генератора импульсов,Генератор содержит транзисторы 3, 2.3 и резисторы 4, 5, 6, 7. Транзистор 1 и резисторы 4, 5 образуютдервый усилительный резистивный .каскад, переворачивающий фазу усиливае,мого напряжения на 180, а транзистор 2 и резистор 6 - второй усилительный ре- зистивный каскад, также переворачивающий фазу усиливаемого сигнала на 180 Напряжение генератора можно снимать как с резистора 6 так и с резистора 4, С помощью резистора 5 и цепочки ,резистор 7, эмиттерный переход транзистора 3) осуществляется параллельная отрицательная обратная связь по постоянному и переменному току, которая стабилизирует работу автогенератора при изменении внешних воздействий, а через барьерную ем кость колпекторного перехода транзистора 3 осуществляется нелинейная частотно- зависимая положительная обратная связь по напряжению, обеспечивающая условияавтогене рации. зоПри подключении источника питания, к генератору импульсов возникает изменяю. щийся по величине ток в базе транзистора 1, который усиливается этим транзистором и через емкость р-п-перехода трап- Ы зистора 3, смещенного в обратном направ.лении, сигнал подается на базу транзисто 9 4.ра 3, а оттуда с эмиттера транзистора 3поступает на базу транзистора 2, Такое включение транзистора 3 совместно с резисторами 5 и 7 создает сложную многопетлевую нелинейную, частотно-зависимую, отрицательную и положительную обратную связь которая обеспечивает условие авто- генерации и стабилизирует частоту авто- генератора.Формула изобретенияГенератор импульсов, содержащий дваусилительных каскада на транзисторах,эмиттеры и коллекторы первого и второготранзисторов которьг. подключены к шинамисточника питания через резисторы, о т -л и ч а ю щ и й с я тем, что, с цельюповышения стабильности частоты генерации при изменении напряжения питания, дополнительно введен 1 ретий транзистор,эмиттер которого соединен с базой второго транзистора, а коллектор объединен сколлектором первого транзистора, база дополнительного транзитора через резисторподключена к эмиттеру первого транзистора, при этом эмиттер второго транзистора подключен к общей шине питания непосредственно,Источники информации,принятые во внимание при экспертизе1, Патент ФРГ % 128092,кл, 21 а 36/12, 1968.2, Справочник по импульсной технике.Под ред. В, И. Яковлева. Киев, Техника",19(1, с, 213, рис, 68 (прототип).
