Способ регулирования плавки фосфоритов

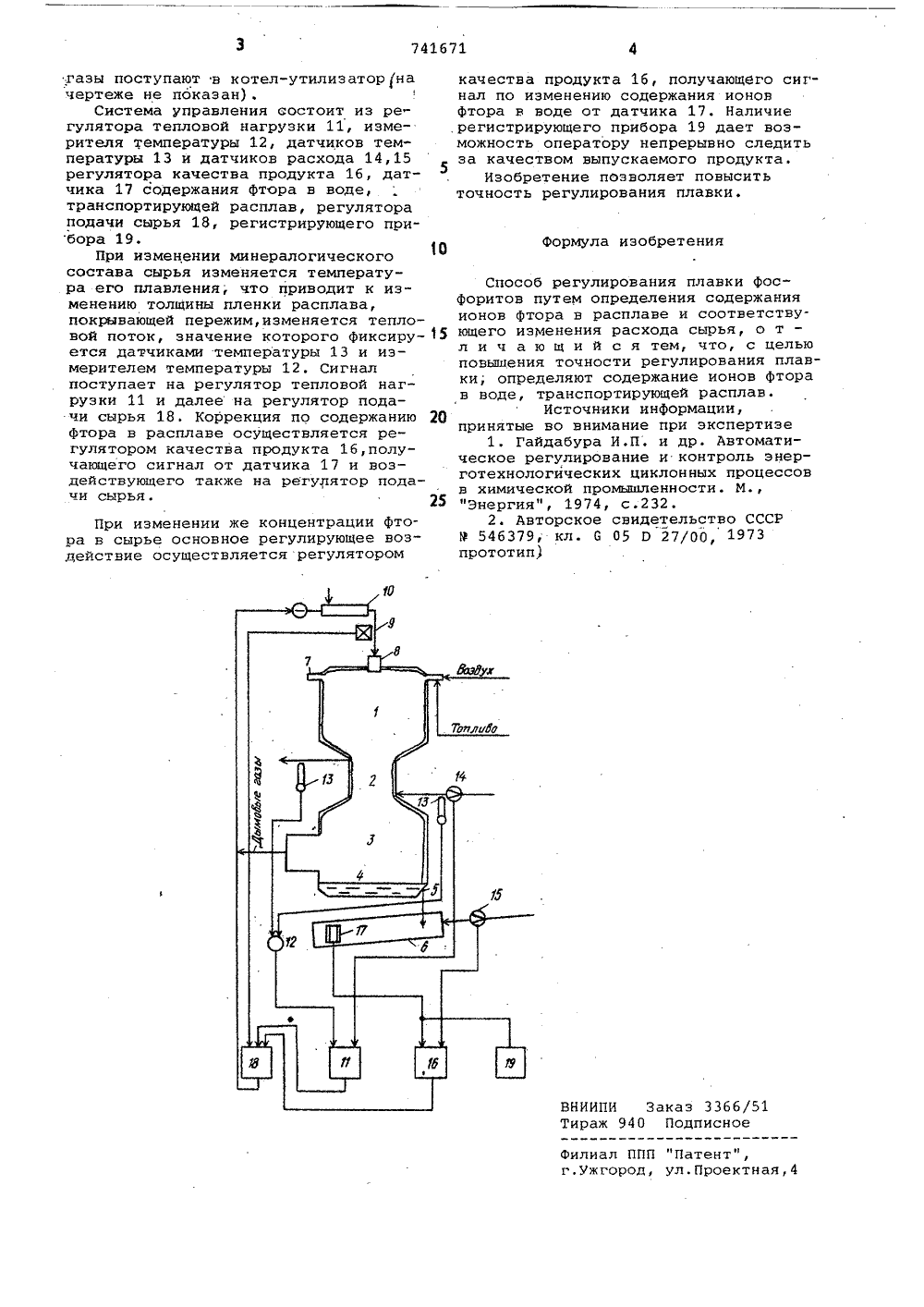

Союз Советскнз Соцнаннстнческнк Респубпнк(22) Заявлено 131178 (21) 2683269/18-24 (51) М. Кл,с присоединением заявки Мо(23) Приоритет 0 05 0 27/00 Государственный комитет СССР по дедам изобретений н открытий(72) Авторы изобретения Одесский ордена Трудового Красного Знамени политехнический институт 71) Заявитель(54) СПОСОБ РЕГУЛИРОВАНИЯ ПЛАВКИ ФОСФОРИТОВ Изобретение относится к способам автоматического управления процессом переработки Фосфоритов в циклонных плавильных камерах,Известен способ управления циклонной плавкой Фосфоритов,.при котором происходит автоматическое регу.лирование температурного режима процесса гидротермического обесфторивания природных фосфоритов, где сигнал по изменению тепловой нагрузки камеры подается на регулятор топлива 11 .Недостатком такого способа является низкое качество регулирования конечного содержания фтора в продукте из-за косвенного регулирования по температуре.Наиболее близким по технической сущности к изобретению является способ регулирования плавки Фосфоритов путем определения содержания ионов фтора в расплаве и соответствующего изменения расхода сырья 2.Содержание фтора в расплаве определяют лабораторным способом, отбирая пробы через каждые 3-4 ч и в соответствии с измеренным содержанием изменяют задание регулятору подачи сырья. В промежутке времени между отборами проб содержание фтора в расплаве вследствие поступления на вход объекта различныхвозмущений, таких, как изменение минералогического состава сырья, изменеее содержания в нем фтора ит.д.,может значительно колебаться,что приводит к выпуску некондиционного продукта.В таком способе невозможно осуществлять непрерывный контроль засодержанием фтора в расплаве.Целью изобретения является повышение точности регулирования плавки.Цель достигается тем, что опреде ляют содержание ионов фтора в воде,транспортирующей расплав. На чертеже изображен энерготехнологический циклонный агрегат для 20 осуществлени способа.Он состоит из циклонной плавильной камеры (ЦПК) 1, пережима 2, соединяющего ЦПК со сборником расплава 3, где собирается готовый продукт 4, поступающий через летку 5 вгранжелоб 6 на грануляцию. ЦПК снабжена горелочными устройствами 7 дляподачи топлива и воздуха, загрузочным патроном 8,куда поступает сырье ЗО 9, подаваемое шнеком 10. Дымовые741671 Формула изобретения ППП "Патент",од, ул.Проектная,4 или газы поступают в котел-утилизаторначертеже не показан).Система управления состоит из регулятора тепловой нагрузки 11, измерителя температуры 12, датчиков температуры 13 и датчиков расхода 14,15регулятора качества продукта 16, датчика 17 содержания фтора в воде,транспортирующей расплав, регулятораподачи сырья 18, регистрирующего прибора 19.При изменении минералогическогосостава сырья изменяется температура его плавления, что приводит к изменению толщины пленки расплава,покрывающей пережим, изменяется тепловой поток, значение которого фиксируется датчиками температуры 13 и измерителем температуры 12. Сигналпоступает на регулятор тепловой нагрузки 11 и далее на регулятор подачи сырья 18. Коррекция по содержанию 20фтора в расплаве осуществляется регулятором качества продукта 1 б,получающего сигнал от датчика 17 и воздействующего также на регулятор подачи сырья. 25 При изменении же концентрации фтора в сырье основное регулирующее воздействие осуществляетсярегулятором качества продукта 16, получающего сигнал по изменению содержания ионов фтора в воде от датчика 17. Наличие регистрирующего прибора 19 дает возможность оператору непрерывно следить за качеством выпускаемого продукта.Изобретение позволяет повысить точность регулирования плавки. Способ регулирования плавки фосфоритов путем определения содержанияионов фтора в расплаве и соответствующего изменения расхода сырья, о тл и ч а ю щ и й с я тем, что, с цельюповышения точности регулирования плавки, определяют содержание ионов фторав воде, транспортирующей расплав.Источники информации,принятые во внимание при экспертизе1. Гайдабура И.П. и др. Автоматическое регулирование и контроль энерготехнологических циклонных процессовв химической промышленности. М.,"Энергия", 1974, с.232.2. Авторское свидетельство СССРР 546379, кл. О 05 О 27/00, 1973прототип) ВНИИПИ Заказ 3366/51Тираж 940 Подписное
