Уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 741012
Авторы: Бережной, Бондаренко, Зиневич, Марцинковский
Текст

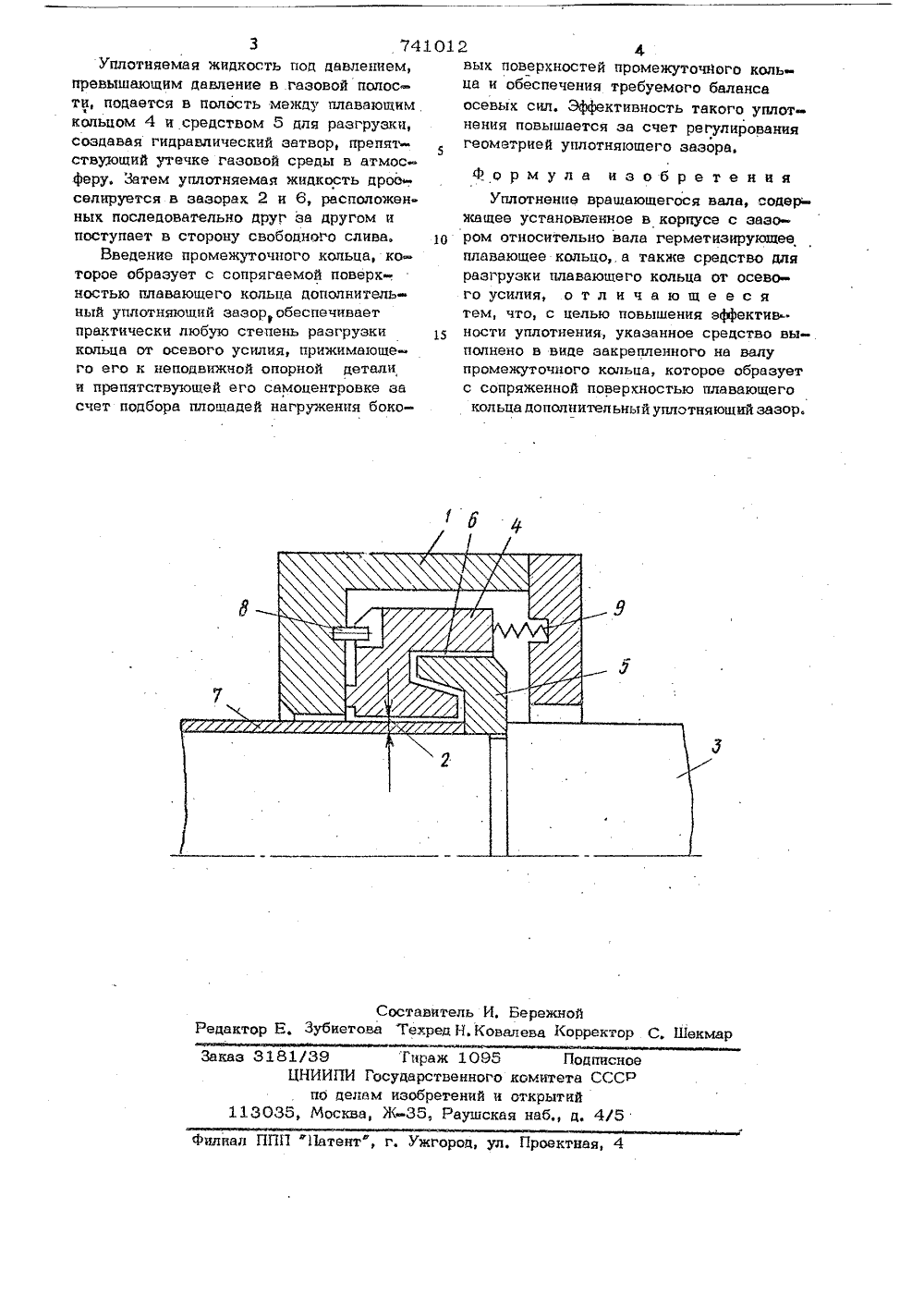

(61) Дополнительное к авт, свил-ву(22) Заявлено 21,09.78 (21) 2664525/25-08 (51) Щ, Кл,2 Г 1615/44 с присоединением заявки Ле -Гасударственный комитет(23)Приоритет по делам изобретений и открытий(72) Авторы изобретения И. С. Бережной, Г. А. Бонааренко, Г. Н. Зиневич и В. А. Марцинковский Всесоюзный научно-исследовательский и конструкторско- технологический институт компрессорного машиностроения(54) УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА Изобретение относится к области компрессоростроения и преимущественно к компрессорам сверхвысокого давления.Известны уплотнения вала, содержащие заполненную жидким уплотнителем камеру, служащую гидравлическим затвором и установленное в корпусе с зазором относительно вала герметизирующее плавающее кольцо, а также средство для разгрузки плавающего кольца от осевого1 О усилия.Недостатком их является то, что при высоких уплотняемых перепадах создает ся осевая нагруженность плавающего коль ца, в результате которой сила трения в15 торцовом стыке препятствует самоцентровке его относительно вала. Распрецеление уплотняемого перепада на несколько плавающих колец приводит к увеличению осевых габаритов узла, снижению иааежности.Целью изобретения является устранение недостатков и повышение эффективности уплотнения. 2С этой целью средство для разгрузки плавающего кольца выполнено в виде закрепленного на валу промежуточного кольца, которое образует с сопряженной поверхностью плавающего кольца дополнительный уплотняющий зазор,На чертеже изображено прецлагаемое уплотнение, которое содержит в корпусе 1 с зазором 2 относительно вала 3 герметизирующее плавающее кольцо 4, а также средство 5 для разгрузки плавающего кольца, которое образует с сопряженной поверхностью плавающего кольца дополнительный уплотняющий зазор 6. Средство 5 для разгрузки ограничено втулкой 7 от осевого перемещения, плавающее кольцо 4 зафиксировано от проворота в окружном направлении штифтом 8, Прецварительный контакт плавающего кольца 4 с корпусом 1 обеспечивается пружинами 9,Работа уплотнения происходит слецующим образом.оставитель И. Бережной Текред Н. Ковалева Коррек едактор Е. Зубиетова Шекмар Заказ 3181/39 Тираж 1095 ЦНИИПИ Государственного по делам изобретений и 113035, Москва, Ж 35, РаушскаПодписноекомитета СССРоткрытийя наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная,3 741Уплотняемая жидкость под давлением, превышающим давление в.газовой полости, подается в полость между плавающим кольцом 4 и средством 5 для разгрузки, создавая гидравлический затвор, препятствующий утечке газовой среды в атмосферу. Затем уплотняемая жидкость дрооселируется в зазорах 2 и 6, расположенных последовательно друГ за другом и поступает в сторону свободного слива.Введение промежуточного кольца которое образует с сопрягаемой поверхностью плавающего кольца дополнительный уплотняющий зазор обеспечивает практически любую степень разгрузки кольца от осевого усилия, прижимающего его к неподвижной опорной детали и препятствующей его самоцентровке за счет подбора площадей нагружения боко 012 фвых поверхностей промежуточного кольца и обеспечения требуемого баланса осевых сил, Эффективность такого уплотнения повышается за счет регулирования геометрией уплотняющего зазора. Формула изобретенияУплотнение вращающегося вала, содер- жащее установленное в корпусе с зазо 1 о ром относительно вала герметизирующееплавающее кольцо,.а также средство дляразгрузки плавающего кольца от осевого усилия, о т л и ч а ю щ е е с ятем, что, с целью повышения эффектив ности уплотнения, указанное средство вы-.полнено в виде закрепленного на валупромежуточного кольца, которое образуетс сопряженной поверхностью плавающегокольца дополнител ьныи уплотняющий зазор.
СмотретьЗаявка
2664525, 21.09.1978
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ КОМПРЕССОРНОГО МАШИНОСТРОЕНИЯ
БЕРЕЖНОЙ ИВАН СЕМЕНОВИЧ, БОНДАРЕНКО ГЕРМАН АНДРЕЕВИЧ, ЗИНЕВИЧ ГЕННАДИЙ НИКОЛАЕВИЧ, МАРЦИНКОВСКИЙ ВЛАДИМИР АЛЬБИНОВИЧ
МПК / Метки
МПК: F16J 15/40
Метки: вала, вращающегося, уплотнение
Опубликовано: 15.06.1980
Код ссылки
<a href="https://patents.su/2-741012-uplotnenie-vrashhayushhegosya-vala.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение вращающегося вала</a>
Устройство для разгрузки уплотнений
Номер патента: 976176
Опубликовано: 23.11.1982
МПК: F16J 15/40
Метки: разгрузки, уплотнений
...поршня изготовлены кольцевые камеры А. В теле поршня изготовлены камеры Б, которые отверстиями сообшают:я с камерами А. В камеры Б установлены дифференциальные поршни 4 и 5 (количест во их зависит от величины перепада давления), На малой и большой ступенях дифференциальных поршней 4 и 5 установлены уплотнительные кольца 6. Причем, с целью уменьшения перепада давлений на кольца 6 малой ступени дифференциального поршня, в нем выполнены каналы В, сообщающие межкольцевое пространство с камерой Б.При действии повышенного давления на малую ступень дифференциального поршняакаэ 8973/62 Тираж НИИ одписно Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 97617 в камере Б давление будет меньшим на величину дифференциации, которая определяется...
Устройство для разгрузки уплотнений
Номер патента: 1203287
Опубликовано: 07.01.1986
Авторы: Абдуллин, Антипин, Сафиуллин
МПК: F16J 15/14
Метки: разгрузки, уплотнений
...сборки и разборки устройства: 13 лок 9 цилндрОВ допускает в сэмас тОСтЬ РаСГОЧКИ атВЕРСтий С аОЕИХ ЕГОсторон и Выполнен так чта позвал последовательно один за другим устя-. надлинат.; д нем дифференциальные поршни 10 и 11.На поршень 10 через каттал. )2 тЕЗЬбОНОЕ ОтдЕрСТИЕ ВтуЛК:1 13. да тДеистдУет скдажинное Давление Р,т я та тд цы Основ наг О 11 ор 111 ня 1 находя. с под атмосферным цадлением Р Снатруи б.1 ак цилндрав предстядгяет собой гладкий порпень, да средней части катарсис устанадлень уплОтнительнь."е элементы 14 и 15 разцеляюгти-.: 11 ро 1 ежутОчные камеры 5 и 6 Внутри асноднага поршня 1. Рабочая камера )6 сообщается с прам.:жуто-;ной камсрот"т 5 кя 1 ЛО;,1 17 я рабатая 1 аьер, 1 8 с Оабщае 1 ся с 1 рамеку Ганной ка....
Щелевое уплотнение вращающегося вала с плавающим металлическим кольцом
Номер патента: 241172
Опубликовано: 01.01.1969
МПК: F16J 15/44
Метки: вала, вращающегося, кольцом, металлическим, плавающим, уплотнение, щелевое
...с полостью высокого давления.Такое уплотнение более надежно, оно уменьшает щелевой зазор между валом и кольцом.На чертеже изображено описываемое уплотнение, состоящее из вала 1, кольна 2, промежуточных дисков 3, распорной втулки 4 и корпуса 5. всплывает н устанавлпв мерным зазором. Давле равномерно в обе сторо нпя Р так как выточк 5 репускнымп отверстпявт Часть щелевого зазора ду полостью высокого д а, выполняет уплотннте. Вывешиванне кольца О симо от скорости вращ с=0), а уплотнение моя средах. Кольцо 2 нзгот имеющего коэффициент близкий к коэффициент 5 ния вала, что облегчает ний в условиях высоки ных сред и т. д.ается на валу с равноние Р, срабатывается ны до низкого давлет а п б соединены пе, располоя авления Р,пьную фун 2...
Уплотнение с плавающим кольцом
Номер патента: 1079929
Опубликовано: 15.03.1984
Авторы: Асташенков, Дубровский, Толстиков
МПК: F16J 15/44
Метки: кольцом, плавающим, уплотнение
...расстояние междукоторыми уменьшается по направлениюк входному каналу уплотнительнойкамеры, а в двух торцовых стенкахэтой камеры выполнены равнорасположенные по окружности на определенном 50радиусе глухие отверстия, в которыевставлены подпружиненные поршни,имеющие каналы, соединяющие камерууплотнения с полостями за поршнями.Это позволяет повысить динамическую устойчивость и надежность работыкольца при меньших осевых и радиальных габаритах в широком диапазонерабочих параметров.На фиг. 1 показано уплотнение, 60общий вид; на фиг. 2 - вид А нафиг. 1.Камера 1 уплотнения соединеначерез канал 2 со средой высокогодавления, а через канал 3 - с дренажной системой. В кольцевой камере 1 установлено кольцо 4, охватывающее вал 5. В стенках б и 7...
Уплотнение с плавающим кольцом
Номер патента: 1774109
Опубликовано: 07.11.1992
Автор: Соколов
МПК: F16J 15/44
Метки: кольцом, плавающим, уплотнение
...вли(54) УПЛОТНЕНИЕ С ПЛАВАЮЩИМ КОЛЬЦОМ(57) Сущность изобретения; плавающее кольцо зафиксировано от проворота в корпусе, На внутренней поверхности кольца выполнена проточка, образующая с валом полость, сообщенную с областью высокого давления, Проточка выполнена с переменной шириной, наибольшая ширина располо-. жена в верхней часги кольца, 1 ил. яния силы тяжести кольца на форму зазора 13в уплотнении.1Целью изобретения является повышение эффективности центрирования плаваю- С.щих колец за счет снижения или исключениявлияния сил тяжести колец на форму зазорамежду ними и валом.Для достижения этой цели в зафиксиро- дванном от проворота в корпусе плавающемкольце проточка, образующая с валом полость, сообщенную с областью высокогодавления,...
