Система стабилизации сближения направляющих

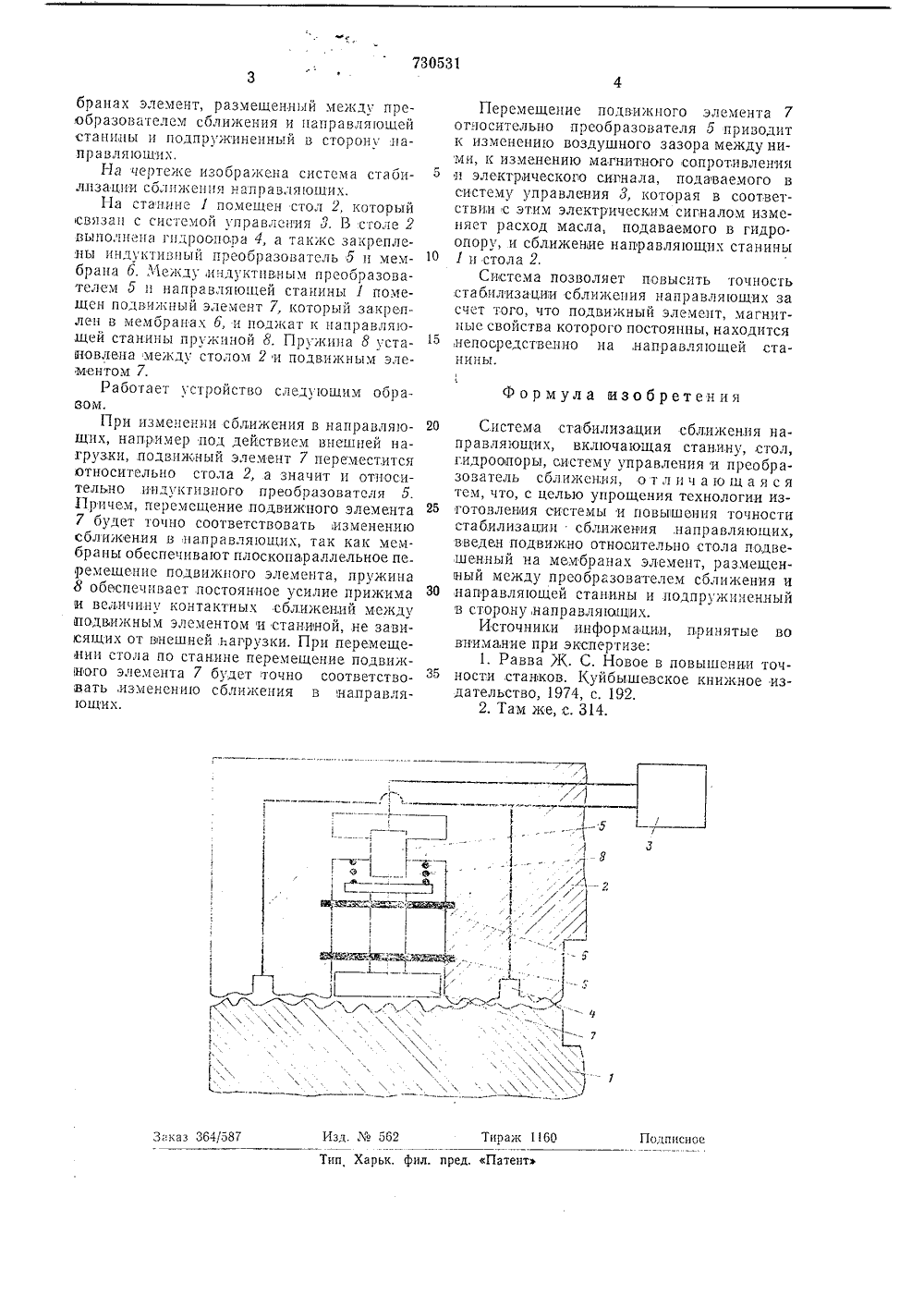

(088.8) о делам иаобрете ткрыти 2) Авторы изобретеви В, Д. Иванов и Ж. С. Равва аявитель ьяновское головное специальное конструкторское бюро тяжелых и ферезерных станков4) СИСТЕМА СТАБИЛИЗАЦИИ СБЛИЖЕНИЯ НАПРАВЛЯЮЩИХИзооретение относится,к области машпностроеция, в часгности к станкостроениюи в особенности к системам стабилизациисближения направляющих стола и станинытяжелых продольно-фрезерных станков,Известна система стабилизации сближения, в которой сближение поверхностей измеряется по прогибу мембраны, выполненной,на направляющей стола, в результатеконтактных деформаций.Система не обеспечивает замера сближения направляющих при отсутствии контакта поверхностей направляющих в районеустановки мембраны датчика, тогда какотсутствие контакта поверхностей направляющих в отдельных местах является характерным для тяжелых, продольно-фрезерных станков вследствие невысокой точностии жесткости стола и станины. Кроме того,система технологически трудна в изготовлении и сохранении от случайного удара тонкой мембраны в чугунной детали, весящеймного тонн 11,Известна та,кже система стабилизациисближения направляющих, включающаястол, станину, систему управления, индуктивный преобразователь сближения, встроенный в стол, и базовую линейку, установленную на станине. В этой системе сближение измеряется по изменению положения индуктивного преобразователя, а значит истола, относительно базовой линейки 2,Недостатком является то, что для такойсистемы требуется очень точно выставлен,ная относительно направляющих станиныбазовая линейка с постоянными магцитными свойсгвамц по длине. Точность выставки базовой линейки должна находиться впределах точности поддержания величинысближения, Анализ показывает, что точность выставки линейки относительно направляющей станицы должна находиться дпределах +1 цкл. Этого добиться оченьсложно, так как поверхность самой направляющей выполнена со значительно меньшейточностью, тем более, что длина станин тяжелых продольно-фрезерных станков достигает 40 и более метров. Еще сложнее вэтих условиях добиться постоянства магнитных свойств базовой линейки, так какстанина, состоит пз нескольких частей, азначит и базовая линейка будет состоять лзнескольких частей, между которыми будетзазор.Целью изобретения является упрощениетехнологии гнзготовленця системы, а такжеповышение точности стабилизации сближения чаправляющих,Для этого в систему введен подвижноотносцтельно стола подвешенный на мемIТираж д, %552 Подписное аказ 354/587 Тип Харьк, фил. пред. Патент бранах элемент, размещенный между пре.образователем солижения и направлявшейстанины и подпружиненный в сторону направляющих,На чертеже изображена система стабилизации сбли;кения направляющих.На станине 1 помещен стол 2, которыйсвязан с системой управлспия 3. В столе 2выполнена гпдроопора 4, а также закреплены индуктивный преооразователь 5 н мембрана 6, Между индуктивным преооразователем 5 и направляющей станины 1 помещен подвижный элемент 7, который закреплен в мембранах 6, и поджат к направляющей станины пружиной 8. Пружина 8 устайовлена между столом 2 и подвижным элементом 7.Работает устройство следующим обравом.При изменении сближения в направляющих, например под декствием внешней нагрузки, подвижный элемент 7 переместитсяотносительно стола 2, а значит и относительно индуктивного преобразователя 5.Причем, перемещение подвижного элемента7 будет точно соответствовать, изменениюсближения в направляющих, так как мембр а ны обеспечивают плоскоп ар аллельное пе.ремещение подвижного элемента, пружина8 обеспечивает постоянное усилие прижимаи величину контактных сближений междмподвижным элементом и станиной, не зависящих от внынешней нагрузки. При перемещении стола по станине перемещение подвижного элемента 7 будет точно соответствовать, изменению сближения в направляющих,Перемещение подвижного элемента 7относительно преобразователя 5 приводит к изменению воздушного зазора между ними, к изменению магнитного сопротивления п электрического сигнала, подаваемого в систему управления 3, которая в соответствии с этим электрическим сигналом изменяет расход масла, подаваемого в гидро.опору, и сближение направляющих станины 10 1 и стола 2.Система позволяет повысить точностьстабилизации сближения направляющих за счет того, что подвижный элемент, магнитные свойства которого постоянны, находится ,непосредственно на,направляющей станины. Формула язобретения 20 Система стабилизации сближения направляющих, включающая станину, стол, гидроопоры, систему управления и преобразователь сближения, о т л и ч а ю ш, а я с я тем, что, с целью упрощения технологии из готовления системы и повышения точностистабилизации сближения направляющих, введен подвижно относительно стола подвешенный на мембранах элемент, размещенвый между преобразователем сближения и ЗО направляющей станины и подпружиненныйв сторону, направляющих.Источники информации, принятые вовнимание при экспертизе:1. Равва Ж. С. Новое в повышении точЗ 5 ности станков. Куйбышевское книжное издательство, 1974, с. 192.2. Там же, с. 314.
