Рифленый лист

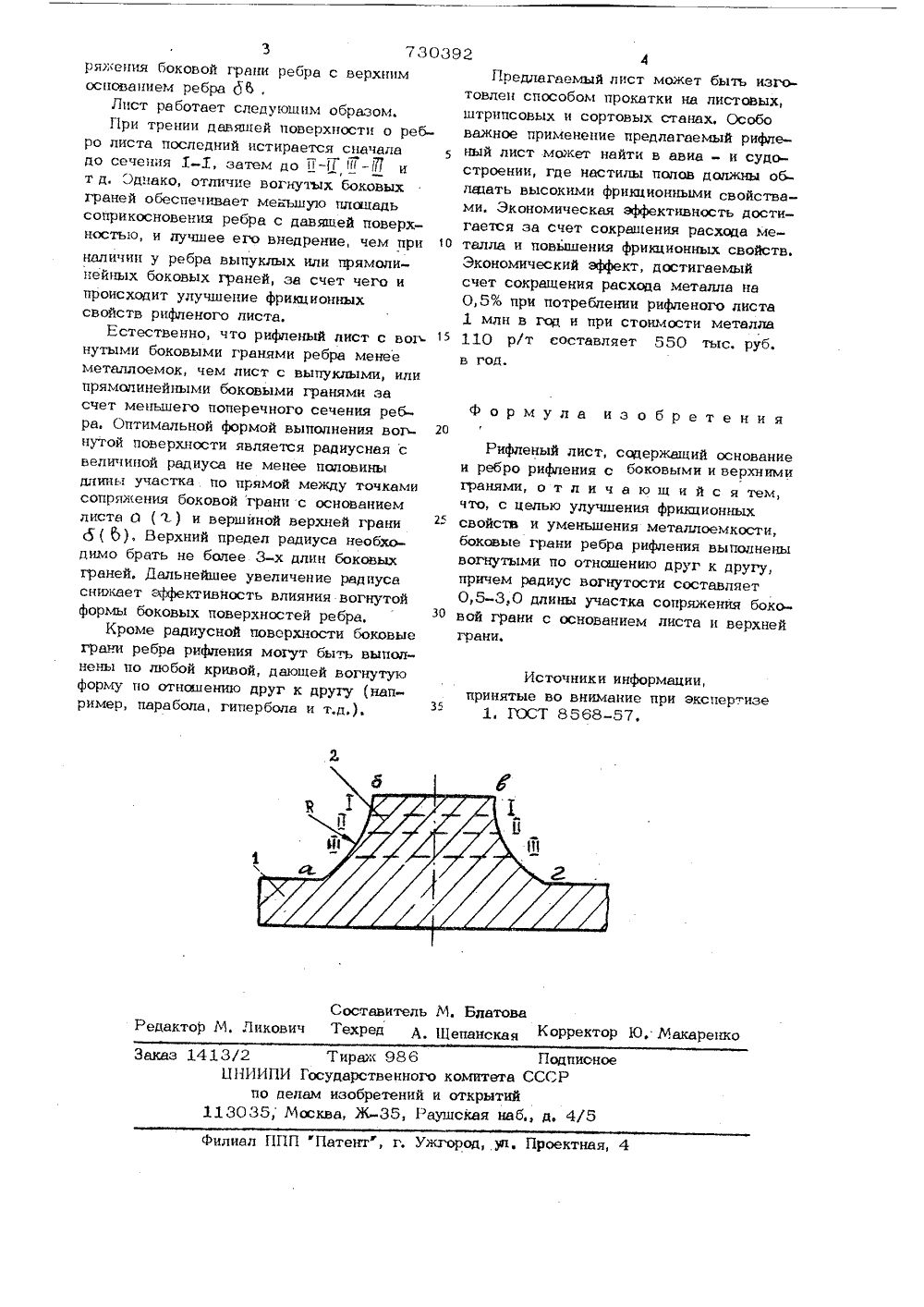

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ1 730392(23) Приоритет по делам изобретений и открытий(72) Авторы изобретения А. П. дудев, В. С. Лиханский и В. Н, Поняков Днепропетровский ордена Трудового Красного Знамени металлургический институт(54) РИФЛЕНЬИ ЛИСТ Изобретение относится к прокатномупроизводству и может быть применено встроительстве и машиностроении,Известен чечевичный рифленый лист,состоящий из основания и ребра рифления,Очертание боковых граней рифа вынолнены выпуклой по отношению друг к другуформы, Поперечное сечение чечевичногорифленого листа представляет собой трапецию с верхним н нижним основаниемочерченных прямыми линиями и боковымигранями, выполненными под углом 90 поотношению друг к другу Ц Недостаток известного листа - низкие фрикционные свойства листа и большая металлоемкость. Низкие фрикционные свойства чечевичного листа обьясняются выпуклой формой боковых граней, что при истирании рифа значительно увеличивает плошадь контакта выступа и давящей поверхности, Резкое увеличение плошади контакта рифа при истирании значительно ухудшает фрикционные свойства листа. 2Выпуклые боковые грани приводят к повышенной металлоемкости.Цель изобретения - повышение фрикционных свойств листа и снижение егометаллоемкости5Цель достигается тем, что у рифленого,листа боковые грани выполнены вогнутыми по отношению друг к другу, причемвогнутость выполнена по радиусу и составляет 0,5-3,0 длины участка сопряжения боковой грани с основанием листаи вершиной верхней грани.На чертеже представлена схема рифленого листа.Рифленый лист состоит из основания 1,имеющего выступы 2 с боковыми гранями аб, ЬЪ и верхним основанием 66,Боковые грани ребра Об и Ьч. выполненывогнутыми по отношению друг к другу.Вогнутость граней выполнена по радиусу, составляющему 0,5-3,0 длины участка от точки О (Ч ),. являющейся точкойсопряженття боковой грани с основаниемдо точки б ( 6 ), являвяпейся точкой соп20 з 730 ряжения боковой грани ребра с верхним основанием ребра бб .Лист работает следуюшим образом.При трении давящей поверхности о ребро листа последний истирвется сначала до сечения Х-Х, затем до и-( п -Л и т д. Одпако, отличие вогнутых боковых граней обеспечивает меньшую плицвдь соприкосновения ребра с давящей поверхностью, и лучшее его внедрение, чем при наличии у ребра выпуклых или прямолинейных боковых граней, за счет чего и происходит улучшение фрикционных свойств рифленого листа.Естественно, что рифленый лист с воп нутыми боковыми гранями ребра менее металлоемок, чем лист с выпуклыми, или прямолинейными боковыми гранями за счет меньшего поперечного сечения ребра. Оптимальной формой выполнения воткнутой поверхности является радиусная с величиной радиуса не менее половины длины участка по прямой между точками сопряжения боковой грани с основанием листа О (Ч,) и вершиной верхней грани о ( б), Верхний предел радиуса необходимо брать не более 3-х длин боковых траней. Дальнейшее увеличение радиуса снижает эффективность влияния вогнутой формы боковых поверхностей ребра.Кроме радиусной поверхности боковые грани ребра рифления могут быть выполнены по любой кривой, дающей вогнутую форму по отношению друг к другу (например, парабола, гипербола и т,д.),392 4Предлагаемый лист может быть изготовлен способом прокатки на листовых,штрипсовых и сортовых станах, Особоважное применение предлагаемый рифленый лист может найти в авиа - и судостроении, где настилы полов должны облвдать высокими фрикционными свойстввми. Экономическая эффективность достигается за счет сокращения расхода ме 1 О твлла и повышения фрикционных свойств.Зкономический эффект, достигаемыйсчет сокращения расхода металла нв0,5% при потреблении рифленого листа1 млн в год и при стоимости металла15 110 р/т составляет 550 тыс. руб.в год,формула изобретения Рифленый лист, содержащий основаниеи ребро рифления с боковыми и верхнимитрвнями, о т л и ч а ю ш и й с я тем,что, с целью улучшения фрикционных2- свойств и уменьшения металлоемкости,боковые грани ребра рифления выполненывогнутыми по отношению друг к другу,причем радиус вогнутости составляет0,5-3,0 длины участка сопряжения боко 300 вой грани с основанием листа и верхнейграни. Источники информациипринятые во внимание при экспертизе 1, ГОСТ 8568-57.Составитель М. БлатоваРедактор М. Ликович Техред л 1 иепвнсквя Корректор Ю, МакаренкоЗаказ 1413/2 Тираж 986 ПодписноеЦИИИПИ Государственного комитета СССРпо делам изобретений и открытий113035; Москва, Ж, Раушская набд. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
