Глубинный виброуплотнитель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 718262
Автор: Тимофеев
Текст

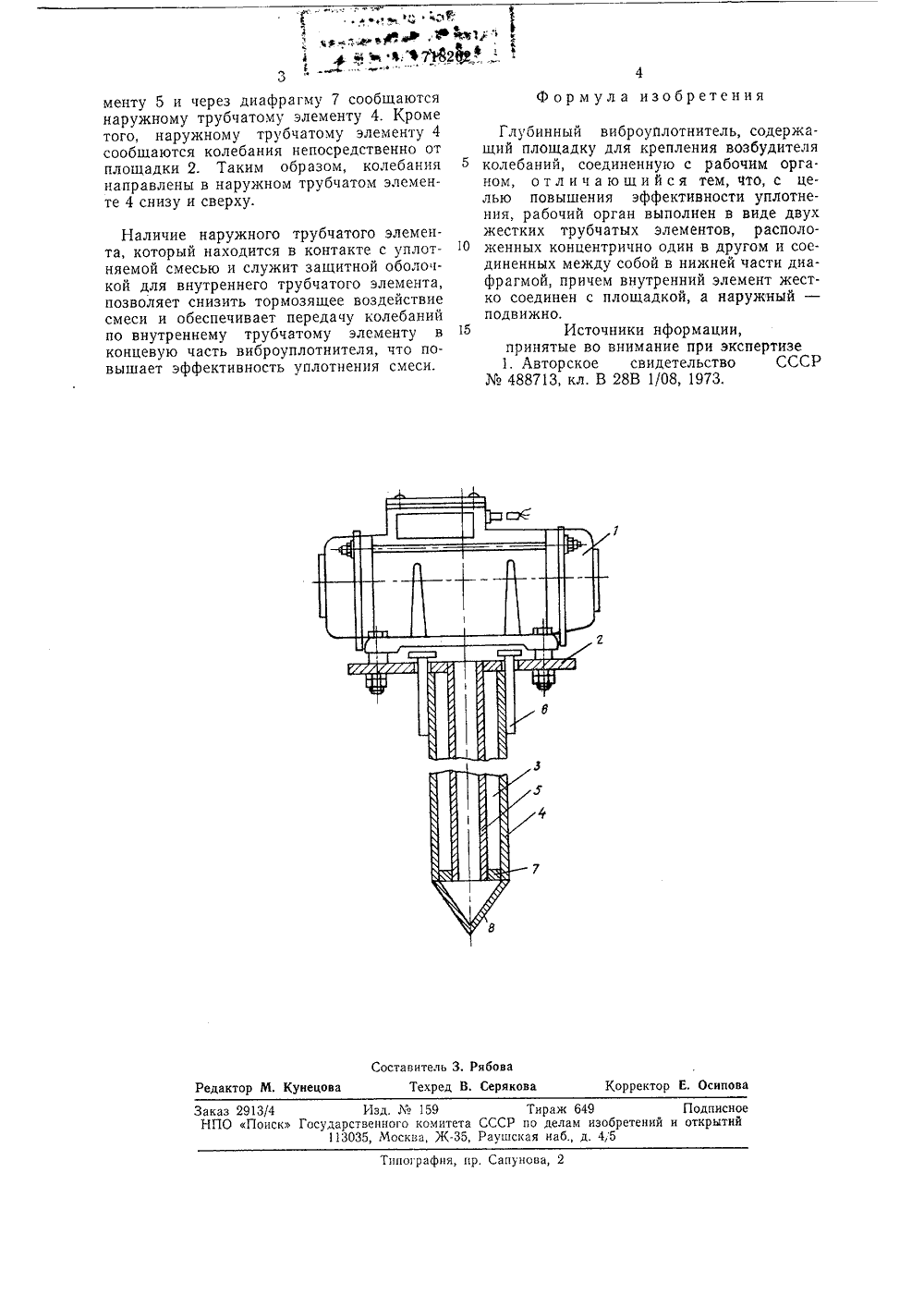

78262 Союз Советских Социалистических Республик(43) Опубликовано 28,02,80. Бюллетень(45) Дата опубликования описания 28.02.8 3) УДК 666.97.033.1(088.8) по делам изобретен и откРытий(72) Автор изобретения Л. Тимофеев ектноехнологическиипроизводства Оргтяжс титут строительной 4) ГЛУБИННЫЙ ВИБРОУПЛОТНИТЕЛ ции. Известен содержащий будителя кол чим органом кальных стер рования с ар Недостатко непосредстве с бетонной с нию колебани снижает эфф Целью изо эффективностглубинный виброу площадку для креп ебаний, соединенн , выполненным в в жней с пазами для матурой 11.м этого устройств нный контакт рабоч месью, что приводи й в нижней зоне у ективность уплотне бретения является и уплотнения. лотнитель, ления возо с рабоде верти- контактиа является его органа т к затухатройства и ния смеси. повышение Указ глубин площад лебани послед трубчат центри между причем нен с п(71 Заявитель Центральный 1Изобретение относится к области строительства, а именно к устройствам для уплотнения бегонных смессй при укладке их в бетонные или железобетонные конструканная цель достигается тем, что в ном виброуплотнителе, содержащем ку для крепления возбудителя кои, соединенную с рабочим органом, ний выполнен в виде двух жестких ых элементов, расположенных кончно один в другом и соединенных собой в нижней части диафрагмой,внутренний элемент жестко соедилощадкой, а наружный - подвижНа чертеже изображен опбинный виброуплотнитель.Виброуплотнитель содержит возбудительколебаний 1, площадку 2 для крепления 5 возбудителя колебаний, уплотняющий рабочий орган 3. Рабочий орган включает наружный 4 и внутренний 5 трубчатые элементы, расположенные концентрично один в другом, Внутренний трубчатый элемент 10 5 жестко прикреплен к площадке 2, а наружный 4 посредством, например, кронштейнов 6 подвижно соединен с ней. Оба трубчатых элемента жестко соединены друг с другом в нижней части диафрагмой 7.15 При этом рабочий орган имеет наконечник8 для уменьшения сопротивления смеси при погружении.Глубинный виброуплотнитель работаетследующим образом.При включенном возбудителе колебаний1 рабочий орган 3 погружается в уплотняемую смесь на всю длину. Время погружения зависит от параметров возбудителя колебаний 1 и подвижности смеси. Уплотнение смеси происходит за счет передачи колебаний рабочим органом 3. При этом ко.лебания генерируются как в верхней, так и в нижней части рабочего органа 3.Колебания от возбудителя колебаний 1 3 О передаются внутреннему трубчатому эле:в ф о р м ул а изобретения оставитель 3. Рябо Осипова Редактор Корректо цова ед В, Серяк Заказ 2913/4 Изд. М 159 Тираж 649 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4,5ппографня, пр, Сапуно менту 5 и через диафрагму 7 сообщаются наружному трубчатому элементу 4. Кроме того, наружному трубчатому элементу 4 сообщаются колебания непосредственно от площадки 2. Таким образом, колебания направлены в наружном трубчатом элементе 4 снизу и сверху. Наличие наружного трубчатого элемента, который находится в контакте с уплотняемой смесью и служит защитной оболочкой для внутреннего трубчатого элемента, позволяет снизить тормозящее воздействие смеси и обеспечивает передачу колебаний по внутреннему трубчатому элементу в концевую часть виброуплотнителя, что повышает эффективность уплотнения смеси. Глубинный виброуплотнитель, содержащий площадку для крепления возбудителя 5 колебаний, соединенную с рабочим орга.ном, отличающийся тем, что, с целью повышения эффективности уплотнения, рабочий орган выполнен в виде двух жестких трубчатых элементов, располо женных концентрично один в другом и соединенных между собой в нижней части диафрагмой, причем внутренний элемент жестко соединен с площадкой, а наружный - п одв и ж но.15 Источники нформации,принятые во внимание при экспертизе 1. Авторское свидетельство СССРМв 488713, кл. В 28 В 1/08, 1973.
СмотретьЗаявка
2655618, 18.07.1978
ЦЕНТРАЛЬНЫЙ ПРОЕКТНО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА "ОРГТЯЖСТРОЙ"
ТИМОФЕЕВ ЮРИЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: B28B 1/087
Метки: виброуплотнитель, глубинный
Опубликовано: 29.02.1980
