Интерференционный резольвометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 715927
Автор: Литвиненко
Текст

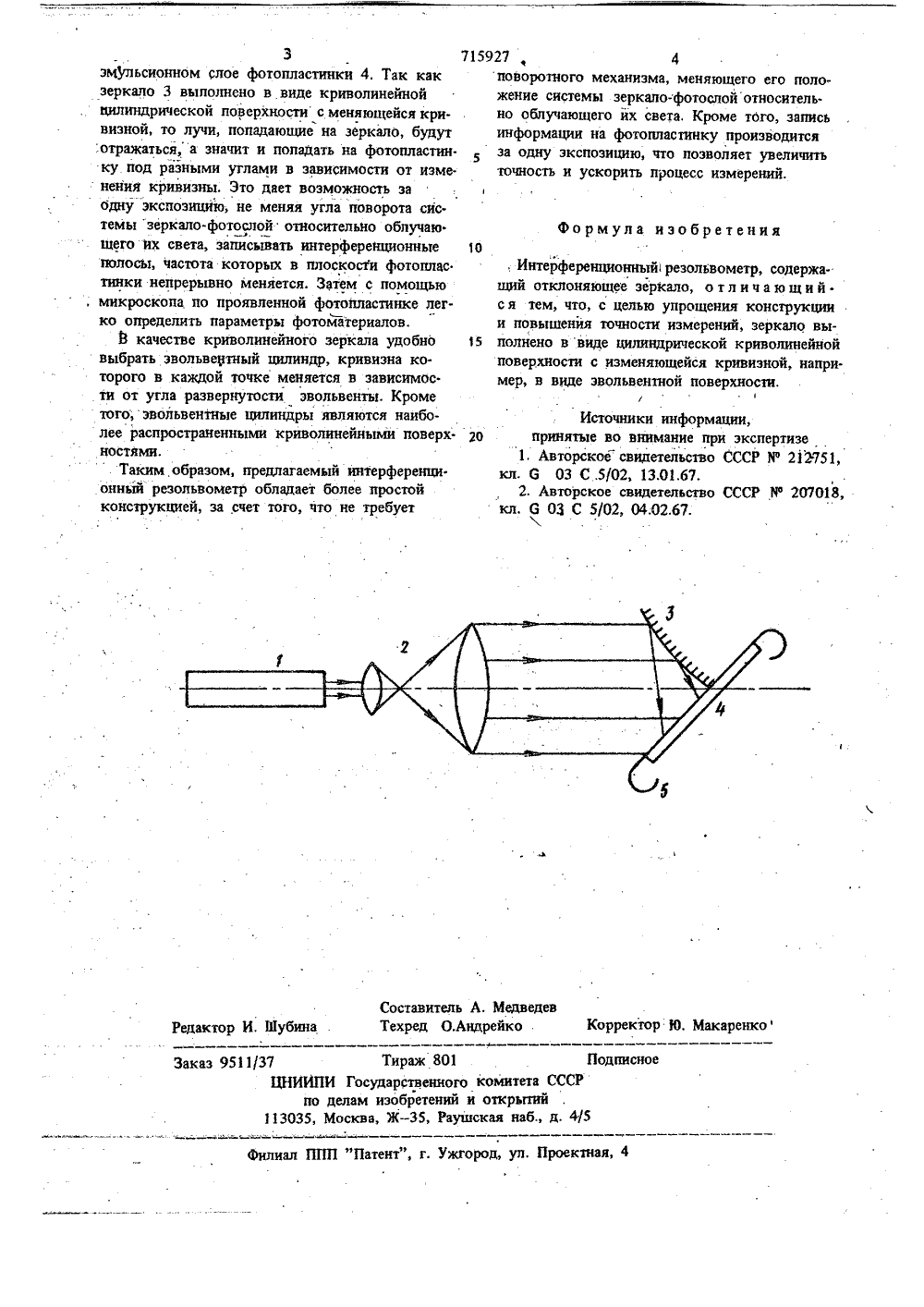

(7) Заявите 4) ИНТЕРФЕР ОННЫЙ РЕЗОЛЬВОМЕТР ка 1 установлена теле.и зеркало 3. Испытуе.тановлена в держателемощью телес одновременн 4, закрепленн На фотограф прямой луч и луч, отраж фото пластин терференцион Изобретение относится к интерференционным средствам измерений и может быть использовано в фотометрии для определения разрешающей способности фотоматериалов,Известны интерференционные резольвометры,основанные на записи интерференционных полей,полученных при разных углах ориентированиясистемы зеркало-пластинка с исследуемым фотоматериалом относительно облучающего их света, проявлении фотопластинки и наблюдениис помощью микроскопа интерференционных цолос, по которым судят о разрешающей способ.ности фотоматериала 11,Наиболее близким техническим решением кпредлагаемому изобретению является интерференционный резольвометр, содержащий отклоняю.щее зеркало2.Недостатком указанного резольвометра является сложность конструкции и низкая точностьизмерений, обусловленные сложностью конструкции системы ориентации и влиянием условийокружающей среды за время последовательнойзаписи большого числа интерференционных картин. Целью изобретения является упрощение кон.струкции и повышенйе точности измерений.Цель достигается тем, что в интерференцион.ном резольвометрЕ, содержащем отклоняющеезеркало, зеркапо выполнено в виде цилиндрической криволинейной поверхности с меняю.щейся кривизной, например в виде звольвентнойповерхности;На чертеже представлена схема предлагаемого устройства,На пути луча источнископическая сисхема 2мая фотопластинка 4 усфотоматериала 5.устрой сЛуч свет тво работает следующим образом,а от источника 1 расширяется с по.конической системы 2 и попадаето на зеркало 3 и фотопластинкуую в держателе фотоматериала 5.ическую пластинку 4 попадает какс телескопическойсистемы 2, такенный от зеркала 3. В плоскостики эти лучи интерферируют. Ин.ная картинка фиксируется на715927 4 поворотного механизма, меняющего его поло жение системы зеркалофотослой относительно облучающего йх света. Кроме того, запись информации на фотопластинку производится эа одну экспозицию, что позволяет увеличить точность и ускорить процесс измерений. 10, Интерференционный резольвометр, содержащий отклоняющее зеркало, отличающийся тем, что, с целью упрощения конструкциии повышенйя точности измерений, зеркало вы 15 полнено в виде цилиндрической криволинейнойповерхности с изменяющейся кривизной, например, в виде эвольвентной поверхности,/1Источники информации,20 принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 212751,кл. 6 03 С,5/02, 13.01,б 7.2. Авторское свидетельство СССР Мф 207018,кл, 6 03 С 5/02, 04,02.67,Составитель А, Медведев а Техред О.Андрейко КоррекМакар ор И,Тираж 801 ЦНИИПИ Государственного комитета СС по делам изобретений и открытий 3035, Москва, Ж - 35, Раушская наб., д.Заказ 9511/3 сное 4/5 4 изл ППП "Патент", г. Ужгород, ул. П 3эмульсионном слое фотопластинки 4, Так как зеркало 3 выполнено в виде криволинейной цилиндрической поверхности с меняющейся кривизной, то лучи, попадающие на зеркало, будут :отражаться,"а значит и попадать на фотопластин ку под разными углами в зависимости от изменения кривизны. Это дает возможность за одну экспозицию, не меняя угла поворота системы зеркало.фотослой относительно облучаю щего Их света, записывать интерференционные полосы, частота которых в плоскости фотоплас тикки непрерывно меняется. Затем с помощью ; микроскопа по проявленной фотопластинке легко определить параметры фотоматериалов.Ь качестве криволинейного зеркала удобно выбрать эвольвентный цилиндр, кривизна которого в каждой точке меняется в зависимости от угла развернутости эвольвенты. Кроме того,эвольвентные пилиндры являются наиболее распространенными криволинейными поверх.ностями.Таким образом, предлагаемый интерференци.онньй резольвометр обладает более простой конструкцией, за счет того, что не требует Формула изобретения
СмотретьЗаявка
2556309, 19.12.1977
ПРЕДПРИЯТИЕ ПЯ В-2539
ЛИТВИНЕНКО АНАТОЛИЙ САВЕЛЬЕВИЧ
МПК / Метки
МПК: G01B 9/02
Метки: интерференционный, резольвометр
Опубликовано: 15.02.1980
Код ссылки
<a href="https://patents.su/2-715927-interferencionnyjj-rezolvometr.html" target="_blank" rel="follow" title="База патентов СССР">Интерференционный резольвометр</a>
