Устройство для подачи стволов деревьев в деревообрабатывающие станки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

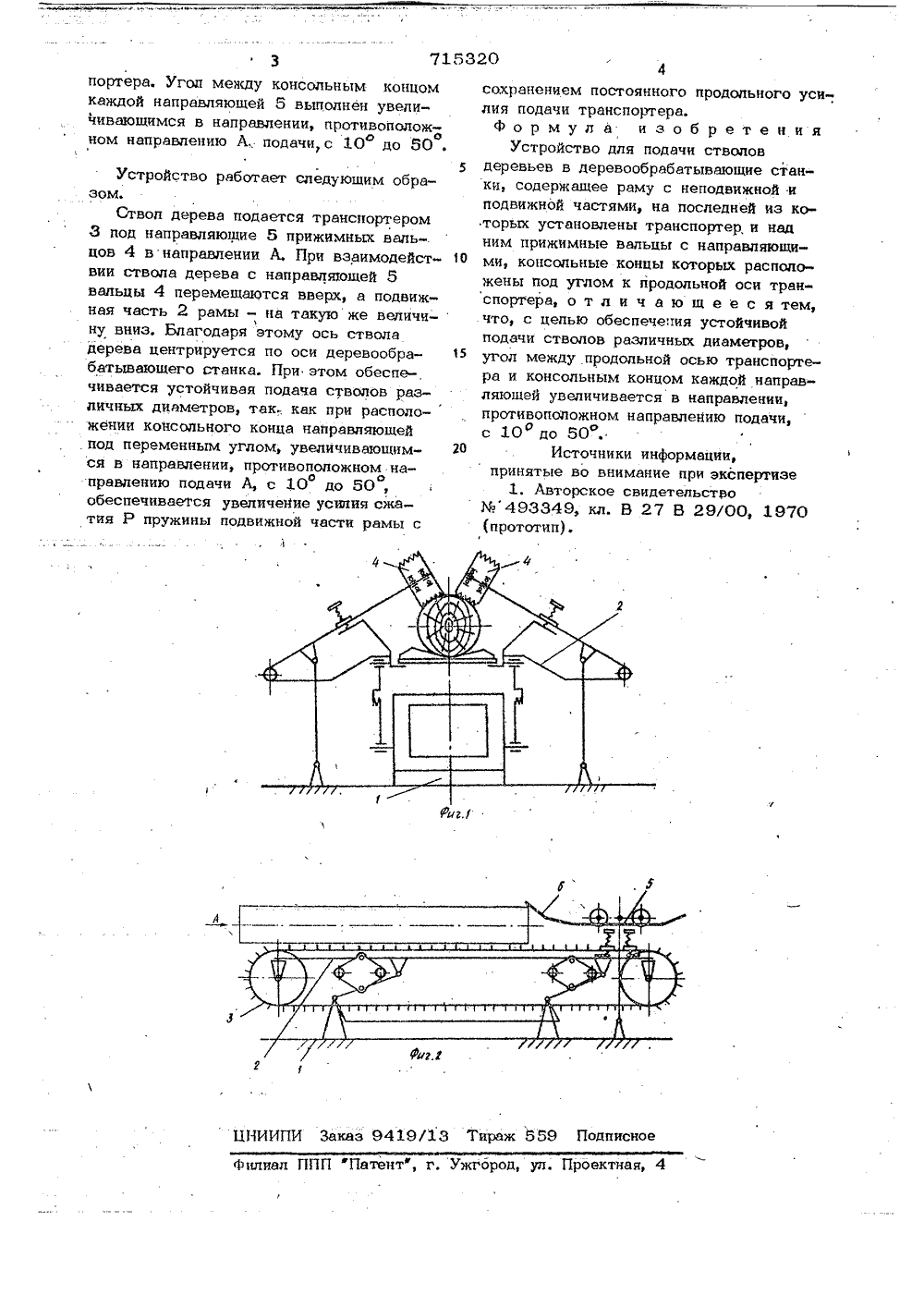

(1 ц 715320 ОП ИКАНИЕИЗОВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) с присоединением заявк оударотееивй комитет риоритет публиковаиДата опубли СССР в делан изобретений и открмтий(7) Заявитель УСТРОЙСТВО ДЛЯ ПОДАЧИ СТВОЛОВ ДЕРЕВЬЕВ В ДЕРЕВООБРАБАТЫВАЮШИЕ СТАНКИИзобретение относится к лестной иЦель достигается тем, что в устройст деревообрабатывающей промышленности, ве для подачи стволов деревьев в дерев частности к устройствам, предназна- вообрабатываюшие станки, содержашемченным для подачи стволов деревьев раму с неподвижной и подвижной частя- в деревообрабатываюшие станки. ми, на поспедней из которых установленьИзвестно устройство для подачи ств- транспортер и над ним прижимные вальлов деревьев в деревообрабатывающие цы с направляющими, консольные концы станки, содержашее раму с неподвиж- которых расположены под углом к пропой и подвижной частями, на последней допьной оси транспортера, угол между из которых установлены продольный траппродопьной осью транспортера и консол- спортер и над ним прижимные вальцы с ным концом каждой направляющей выполнаправляюшими, консопьные концы кото- нен переменным, уиепииваюшимся в нарых расположены под углом к продольной правлении, противоположном напрязлениюо о оси транспортера 1. подачи, с 10 до 50,Недостатком этого устройства являет- т 5 Нафиг.1 и 2 даноус Ройств подан ся то, что оно не обеспечивает устой- ствоповдеревьеввдерев рв евооб абатывающий чивой подачи стволов различных диамст в различных диамйт станок, котороесодержитпеподвижную 1 и, подвижн ю 2 части мы на последней из кото ых установлен продольный транспортер 3 вследствие расположения консольных кон- торыхуст н вп пр дон,и закрепленные шарнирно с двух сторон цов направляющих под постоянным углом 20:к продольной оси транспортера, транспортера прижимные вальцы 4, снбЦель изобретения - обеспечение ус- женные направляюшимн 5, консодьныЭтойчивой подачи ствопов различных диамет- концы 6 которых расположены под пер- ров в деревообрабатывающие станки, менным углом к продольной оси трансММ Фййэ жщ20 ИИПИ Заказ 9419/13 Тираж БМ Подписное Филиал ППП Патентф, г. Ужгород, ул. Проектна 3 7153 портера. Угол между консольным концом каждой направляющей 5 выполнен увеличивающимся в направлении, противоположном направлению А,. подачи,с 10 до 50 .5Устройство работает следу.ющим образом.Ствол дерева подается транспортером 3 под направляющие 5 прижимных вальцов 4 в направлении А, При взаимодейст О вии ствола дерева с направляющей 5 вальцы 4 перемешаются вверх, а подвижная часть 2 рамы - на такую же величину вниз. Бпагодаря этому ось ствола дерева центрируется по оси деревообра батывающего станка. При этом обеспечивается устойчивая подача стволов различных диаметров, так как при расположении консольного конца направляющей под переменным углом, увеличивающим ся в направлении, противоположном направлению подачи А, с 10 до 80, обеспечивается увеличение усилия сжатия Р пружины подвижной части рамы с1 сохранением постоянного продольного усилия подачи транспортера.Формула изобретенияУстройство для подачи стволовдеревьев в деревообрабатывающие станки, содержащее раму с неподвижной иподвижной частями, на последней из которых установлены транспортер и надним прижимные вальцы с направляющимиу консольные концы которьи расположены под углом к продольной оси транспортера, о т л и ч а ю щ е е с я тем,что, с целью обеспечения устойчивойподачи стволов различных диаметров,угол между продольной осью транспортера и консольным концом каждой направляющей увеличивается в направлении,противопопожном направлению подачи,с 10 до 50.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство
СмотретьЗаявка
1840829, 27.10.1972
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
УРИН ЯКОВ МИХАЙЛОВИЧ, СИМОНОВ МИХАИЛ НИКИФОРОВИЧ, ГАВРИЛОВ ЮРИЙ СЕРГЕЕВИЧ, САЗОНОВ МИТРОФАН ТИМОФЕЕВИЧ
МПК / Метки
МПК: B27B 29/00
Метки: деревообрабатывающие, деревьев, подачи, станки, стволов
Опубликовано: 15.02.1980
Код ссылки
<a href="https://patents.su/2-715320-ustrojjstvo-dlya-podachi-stvolov-derevev-v-derevoobrabatyvayushhie-stanki.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для подачи стволов деревьев в деревообрабатывающие станки</a>
