Соединитель для полых или трубчатых канатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 7142
Автор: Загорский
Текст

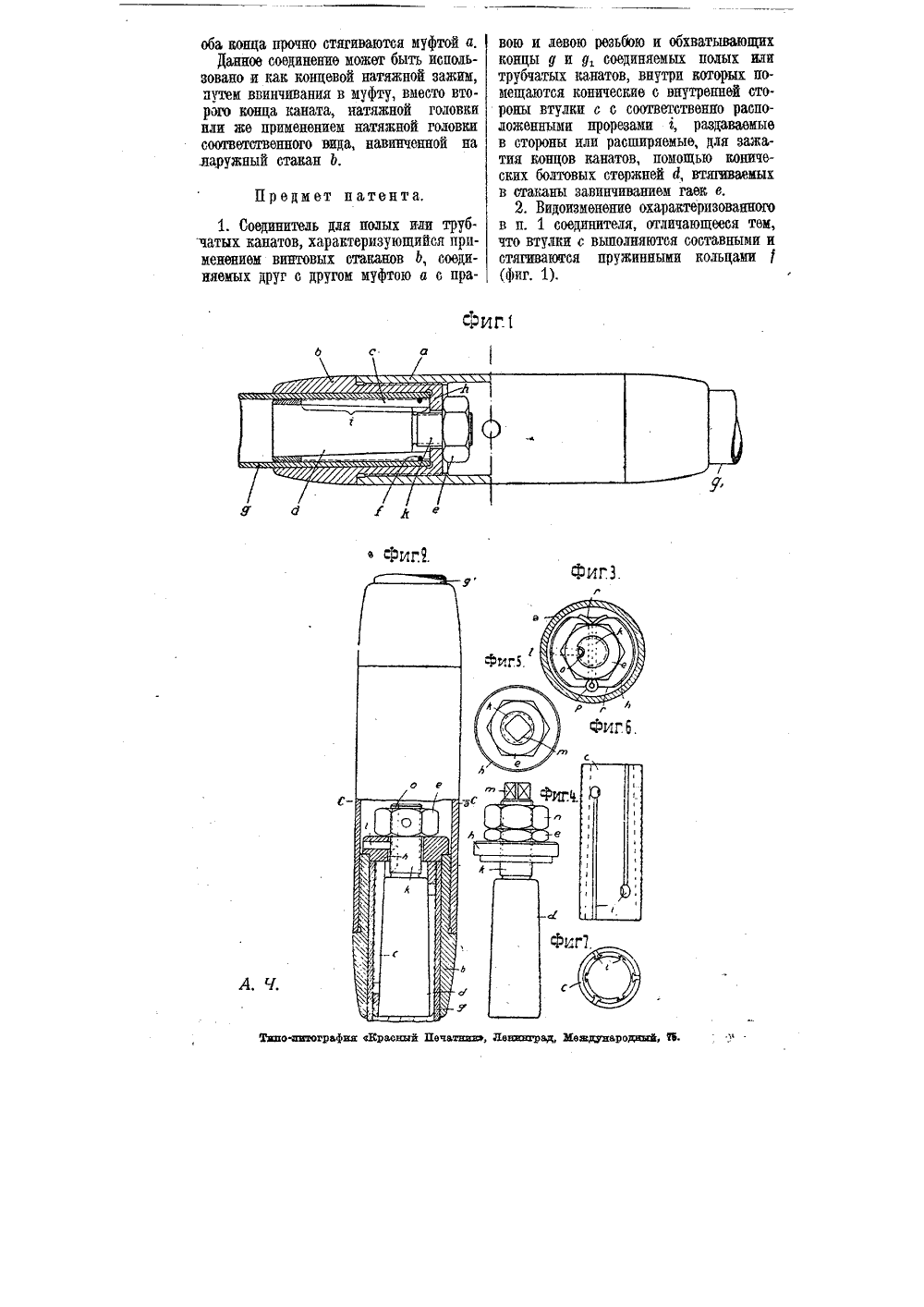

(ваяв, свид,15938).татель ин-д И. Загорский (1, ХадогзЫ).В года на основании ст. 4 Советско-Германб охране промышленной собственности,овано 30 ноября 1928 года. Действие патентана 15 лет от 30 ноября 1928 года,мы Ак е 1 а 11 Ьа, франк7 года ействительный изобр ыдаче патента опубли распространяетс Предлагаемый соединитель для полых или трубчатых канатов можег быть выполнен значительно меньших размеров, чем было возможно до сих пор, при этом о.1 ладавт совершенно ровной и округленной поверхностью, что может представлять преимущества при электрических проводках высоких напряжений, где, как известно, при несоразмерной поверхности соединений могут происходить значительные потери электрической энергии. Части соединении, при помощи которых осуществляется давление; необходимое для удержания зажимаемого куска полого каната, помещаются внутри полого каната перед вго концом, Только наружные трубки, зажимаемые вокруг обоих соединяемых концов полого каната, а, в случае надобности, - и муфта с резьбой, соединяющая обе наружных трубки, пмеют большой диаметр, чем сами полые канаты.На чертеже фиг. 1 изображает наружный вид с частичным продольным разрезом соединителя, фиг, 2 - то же, видоизмененной формы выполнения, фиг, 3 - поперечный разрез по СС на фиг, 2, фиг, 4 - 5 - конический болтовой стержень в двух проекциях и фиг. 6 - 7 - коническую с внутренней стороны втулку с соегветственно расположенными прорезами.Соединитель для. полых или трубчатых канатов состоит из двух винтовых стаканов Ь (фиг. 1 - 2), соединяемых друг с другом муфтою а с правою и левою К патенту ин-ной филургическое о-во"(МАЫепдезе 11 зсйай), в12 мая 19 Приоритет от 2 июня 19 ского Соглашения резьбою и обхватывающих концы д и дсоединяемых полых или трубчатых канатов. Конические с внутренней стороны втулки с (фпг. 6 - 7), с соответственно расположенными прорезами помещаются внутри концов д и д Ддя зажатия концов канатов служит коническлй болтовой стержень д, втягиваемый в стакан Ь завинчиванием гайки е (фиг. 4 - 5).Соединение производится следующим образом: в каждый подлежащий соединению конец каната вводится конический болтовой стержень д и втулка с. Затем концы каната вдвигаются в цилиндрические канады винтовых стаканов Ь и гайки е навинчиваются на удлинения с нарезкой до тех пор, пока конец каната не окажется прочно зажатым в наружной трубке. Противоположные прорезы г втулок с при этом имеют целью равномерно распределить давление на весь кусок каната, входящий во втулку. Втулки с получают шероховатую наружную поверхность, благодаря чему возникает сильное трение между концом каната и втулкой, так что продольное натяжение каната само собою производит при помощи втулки а зажатие полого каната. Для более легкой разборки, втулки с выполняются составными, При сборке их части удерживаются в правильном положении прп помощи пружинящего кольца 7, После зажима обоих канатных концов в стаканах Ь, имеющих наружную правую и левую резьбу,о шетографии екрасный Печатнин, Ленинград, Между оба конца прочно стягиваются муфтой а,Данное соединение может быть использовано и как концевой натяжной зажим, путем ввинчивания в муфту, вместо второго конца каната, натяжной головки нли же применением натяжной головки соответственного вида, навинченной на .наружный стакан Ь,Предмет патента,1. Соединитель для полых или трубчатых канатов, характеризующийся применением винтовых стаканов Ь, соединяемых друг с другом муфтою а с правою и левою резьбою и обхватывающих концы д и д, соединяемых полых или трубчатых канатов, внутри которых помещаются конические с внутренней стороны втулки с с соответственно расположенными прорезами г, раздаваемые в стороны или расширяемые, для зажатия концов канатовпомощью конических болтовых стержней д, втягиваемых в стаканы завинчиванием гаек е.2. Видоизменение охарактеризованного в п. 1 соединителя, отличающееся тем, что втулки с выполняются составными и стягиваются пружинными кольции (фиг. 1),
