Опора качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

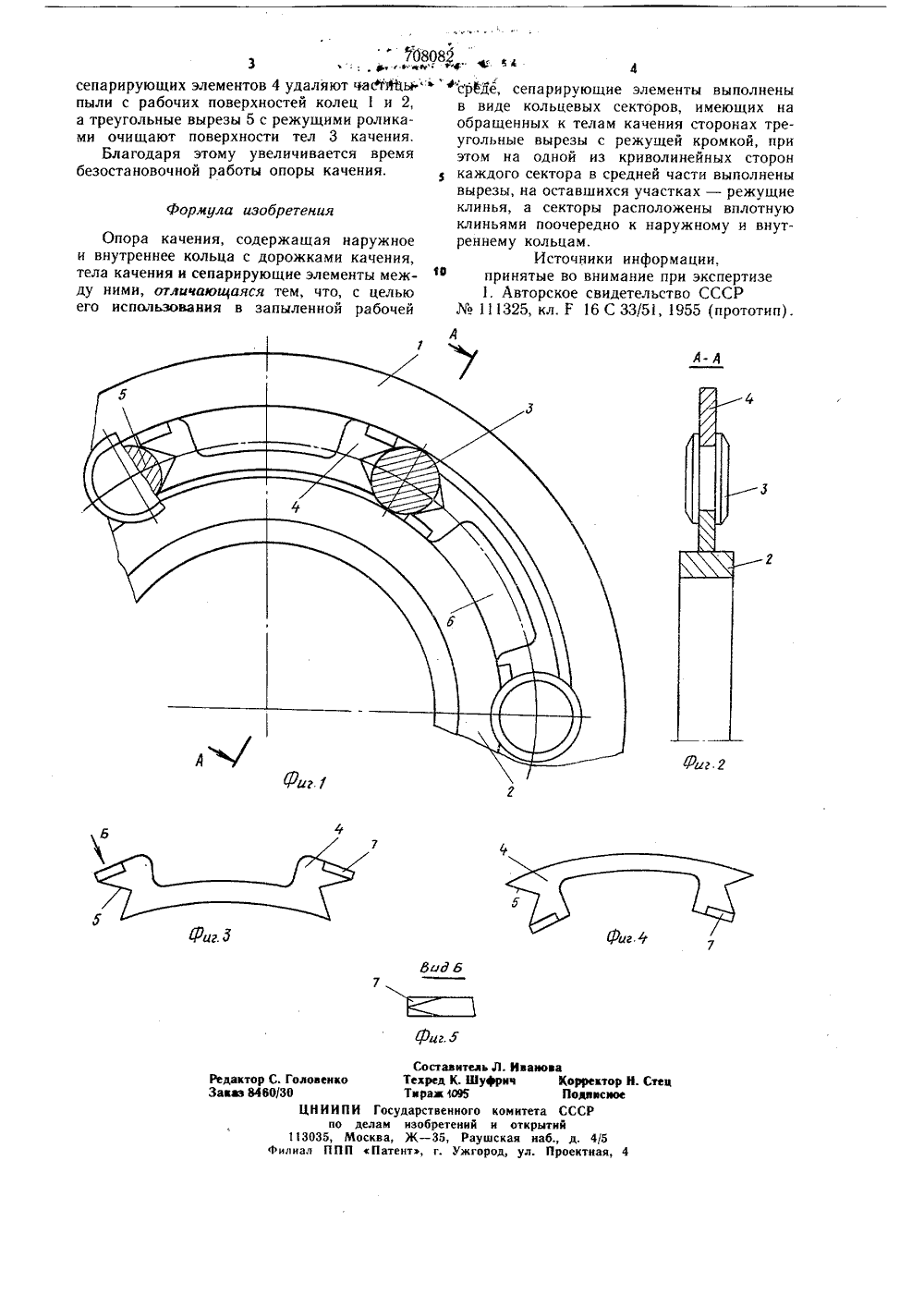

(54) ОПОРА КАЧЕНИЯ Изобретение относится к машиностроению, а именно к опорам качения.Известна опора качения, содержащая наружное и внутреннее кольца, тела качения и сепаратор, выполненный из отдельных сепарирующих элементов, установленных между телами качения 1.Но указанная опора обладает ограниченным сроком работы, в условиях запыленной рабочей среды. Это вызвано тем, что пыль, находящаяся в воздухе, оседает на ролики и дорожки качения колец. Осевшая пыль приводит к увеличению коэффициента трения опоры качения и ускоряет износ роликов и колец. При значительной запыленности рабочей среды осевшая пыль может привести к заклиниванию опоры.Цель изобретения - использование опоры в условиях запыленной рабочей среды.Указанная цель достигается тем, что сепарирующие элементы выполнены в виде кольцевых секторов, имеющих на обращенных к телам качения сторонах треугольные вырезы с режущей кромкой при этом на одной из криволинейных сторон каждого сектора в средней части выполнены вырезы, на оставшихся участках - режущие клинья, а секторы расположены вплотную клиньями поочередно к наружному и внутреннему кольцам.На фиг. 1 изображена часть опоры качения в продольном сечении; на фиг. 2 - сечение А - А фиг. 1; на фиг. 3 - сепарирующий элемент с режущими клиньями, взаимодействующими с наружным кольцом; на фиг. 4 - сепарирующий элемент с режущими клиньями, взаимодействующими с 1 Овнутренним кольцом; на фиг. 5 - вид Б.Опора качения содержит наружноеивнутреннее 2 кольца с дорожками качения, тела 3 качения и сепарирующие элементы 4.Последние выполнены в виде кольцевых 1 Б секторов и имеют на обращенных к телам 3качения сторонах треугольные вырезы 5 с режущей кромкой. На одной из криволинейных сторон в средней части выполнены вырезы 6. На оставшихся участках - режущие клинья 7. Секторы 4 расположены вплотную клиньями 7 поочередно к наружному и внутреннему кольцам.При эксплуатации опоры в условиях запыленной рабочей среды режущие клинья 7Ь708082,3 . ф,и"ф: ф 4" ф 4сепарирующих элементов 4 удаляют час,йй 3 ы"ф"среде, сепарирующие элементы выполнены пыли с рабочих поверхностей колец 1 и 2 в виде кольцевых секторов, имеющих на а треугольные вырезы 5 с режущими ролика- обращенных к телам качения сторонах треми очищают поверхности тел 3 качения. угольные вырезы с режущей кромкой, приБлагодаря этому увеличивается время этом на одной из криволинейных сторон безостановочной работы опоры качения. каждого сектора в средней части выполненывырезы, на оставшихся участках - режущиеФормула изобретения клинья, а секторы расположены вплотнуюклиньями поочередно к наружному и внутреннему кольцам.Источники информации.принятые во внимание при экспертизе 1, Авторское свидетельство СССР111325, кл. г 16 С 33/51, 1955 (прототип). А-А г.5/Оиг. Х Составитель Л. ИваТекред К. ШуфричТарах 1095ударствеиного комитеизобретений и откЖ - 35, Раушскаяент, г. Ужгород, ул ваКорректоПодввсиоеСССР Редактор С. Головенк Заказ 8460/30 таытийаб., д. 4/5Проектная цниипи гпо делам113035, Москва Филиал П П ППат
СмотретьЗаявка
2518635, 25.08.1977
ПРЕДПРИЯТИЕ ПЯ В-2287
ЯНОВ ДМИТРИЙ АЛЕКСАНДРОВИЧ, ВОЛОШИН АЛЕКСАНДР АНАТОЛЬЕВИЧ, ДЮМУЛЕН ВАДИМ ИППОЛИТОВИЧ, ИЛЬИН БОРИС АЛЕКСЕЕВИЧ, ЗАЧЕСОВА ИРИНА ВАСИЛЬЕВНА
МПК / Метки
МПК: F16C 33/51
Опубликовано: 05.01.1980
