Барабанный магнитный сепаратор для мокрого обогащения тонкоизмельченных сильномагнитных руд
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

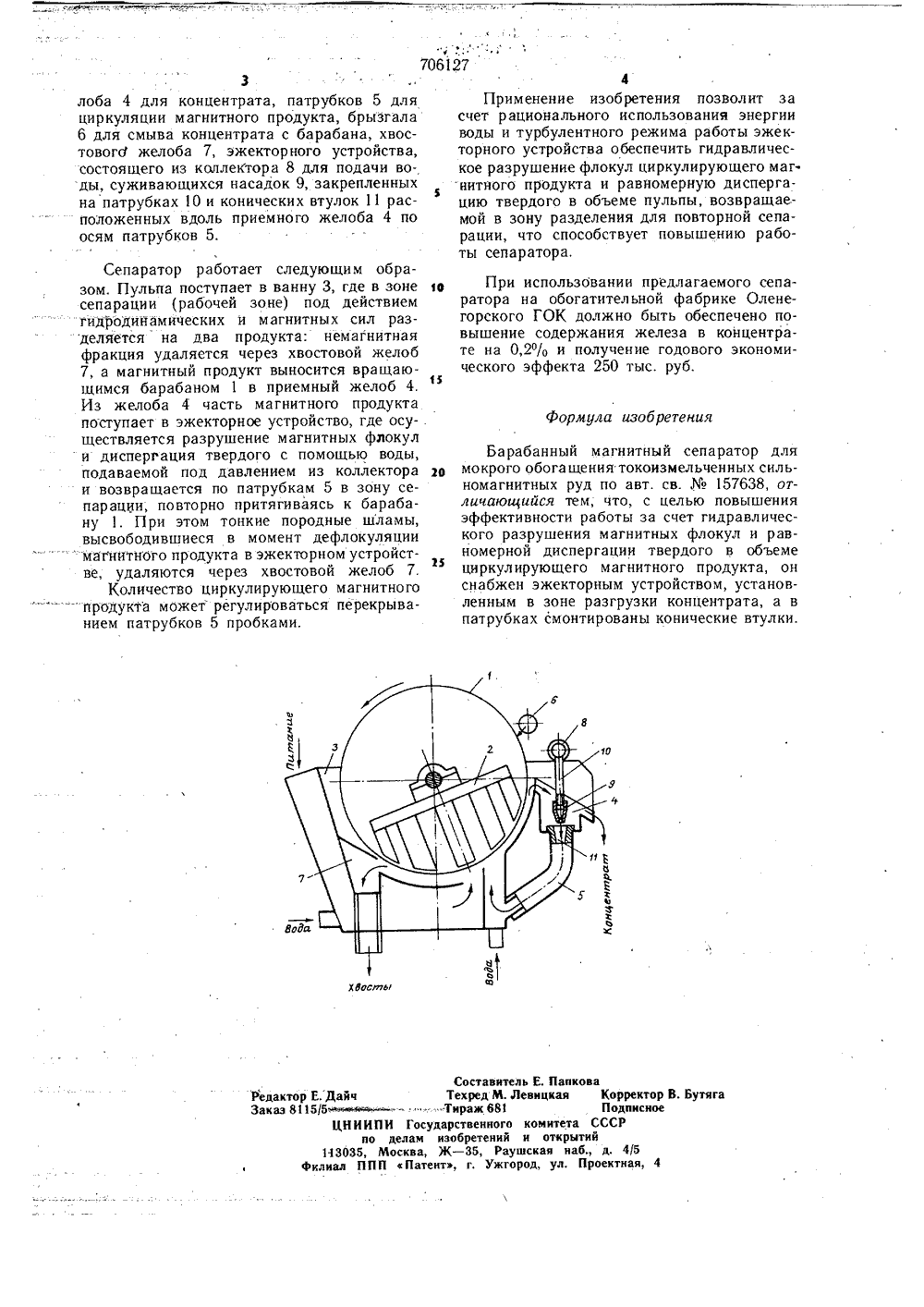

Союз Советских Сфциалистицесеа Республик(51) М. Кл0 Гесударстеенный квинтет СССР на делам изобретений н открытиймени научно-исследовательскийботки полезных ископаемых есоюзный ордена Трудового Красного 3 и проектный институт механической обМеханобр 7) Заявитель 54) БАРАБАННЫЛ МАГНИТНЫЛ СЕПАРАТОР ДЛЯ МОКРОГОБОГАЩЕНИЯ ТОНКОИЗМЕЛЬЧЕННЫХ СИЛЬНОМАГНИТНЫХРУД тем, что сепаратор снабустройством, установленки концентрата, а в патны конические втулки. бражен предлагаемый сей разрез.гнитный сепаратор сосегося пустотелого немаг, магнитной системы 2, ванны 3, приемного жеЭто достигается жен эжекторным ным в зоне разгруз рубках смонтирова На чертеже изо паратор, поперечнь Барабанный ма тоит из врашающ нитного барабана полупротивоточной1Изобретение относится к обогагцению полезных ископаемых и может быть использовано в горнорудной, углеобогатительной,химической и в других отраслях промышленности,Из основного авт. св.157638 известен барабанный магнитный сепаратор длямокрого обогащения тонкоизмельченныхсильномагнитных руд, включающий вращающийся немагнитный барабан, магнитнуюсистему и полупротивоточную ванну.С целью улучшения технологических показателей и упрощения компоновочных решений он снабжен несколькими патрубками,по которым регулируемая часть магнитногопродукта возвращается в зону разделения,в результате чего осуществляется внутрикамерная циркуляция магнитного продукта,способствующая повышению качества концентрата и сокращению количества приемовсепарации.Однако в таком сепараторе часть магнитного продукта, возвращаемого через патрубки в зону разделения, представляет собоюдостаточно прочные магнитные флокулы, вобъеме которых содержится значительное количество немагнитных породных частиц, которые при повторной сепарации в значительной степени увлекаются в магнитный продукт и тем самым снижают эффективность работы сепаратора. В конструкции сепаратора не предусмотрено какого-либо устройства для разрушения магнитных флокул и равномерной диспергации твердого в объеме пульпы, возвращаемой в зону разделения для повторной сепарации.Целью изобретения является повышениеэффективности работы сепаратора за счет гидравлического разрушения магнитных флокул и равномерной диспергации твердого в объеме циркулирующего магнитного продукта.15706127 формула изобретения Х Уосгиы Составитель Е. Па Редактор Е. Дайч Техред М. Левицкая Заки 8115%.м - --Тираж 6 В ЦН И И П И Государственного ком ит по делам изобретений и отк Н 3035, Москва Ж - 35, Раушская филиал ППП Патент, г, Ужгород, уликов Корректор В. БутягПодписноеССР ета С рытий наб.,Пр д. 4/5 ктная, 4 3лоба 4 для концентрата, патрубков 5 для циркуляции магнитного продукта, брызгала 6 для смыва концентрата с барабана, хвостовогс желоба 7, эжекторного устройства, состоящего из коллектора 8 для подачи воды, суживающихся насадок 9, закрепленных на патрубках 10 и конических втулок 11 расположенных вдоль приемного желоба 4 по осям патрубков 5. Сепаратор работает следующим образом. Пульпа поступает в ванну 3, где в зоне сепарации (рабочей зоне) под действием гидродийамических и магнитных сил разделяется на два продукта: немагнитная фракция удаляется через хвостовой желоб 7, а магнитный продукт выносится вращающимся барабаном 1 в приемный желоб 4.Из желоба 4 часть магнитного продукта поступает в эжекторное устройство, где осуществляется разрушение магнитных флокул и диспергация твердого с помощью воды, подаваемой под давлением из коллектора и возвращается по патрубкам 5 в зону сепарации, повторно притягиваясь к барабану 1. При этом тонкие породные шламы, высвободившиеся в момент дефлокуляциимагнитного продукта в эжекторном устройстве, удаляются через хвостовой желоб 7.Количество циркулирующего магнитного"продукта может регулироваться перекрыванием патрубков 5 пробками. 4Применение изобретения позволит за счет рационального использования энергии воды и турбулентного режима работы эжекторного устройства обеспечить гидравлическое разрушение флокул циркулирующего магнитного продукта и равномерную диспергацию твердого в объеме пульпы, возвращаемой в зону разделения для повторной села- рации, что способствует повышению работы сепаратора,При использовании предлагаемого сепаратора на обогатительной фабрике Олене- горского ГОК должно быть обеспечено повышение содержания железа в концентрате на 0,2% и получение годового экономического эффекта 250 тыс. руб.5 Барабанный магнитный сепаратор для мокрого обогащения токоизмельченных сильномагнитных руд по авт. св.157638, отличающийся тем, что, с целью повышения эффективности работы за счет гидравлического разрушения магнитных флокул и равномерной диспергации твердого в объеме циркулирующего магнитного продукта, он снабжен эжекторным устройством, установленным в зоне разгрузки концентрата, а в патрубках смонтированы конические втулки.
СмотретьЗаявка
2639357, 07.07.1978
ВСЕСОЮЗНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ МЕХАНИЧЕСКОЙ ОБРАБОТКИ ПОЛЕЗНЫХ ИСКОПАЕМЫХ "МЕХАНОБР"
ЕГОРОВ НИКОЛАЙ ФЕДОРОВИЧ, БОНДАРЕВ ВИКТОР ИВАНОВИЧ, КОЛПАКОВ АЛЕКСАНДР ВИТАЛЬЕВИЧ, СМИРНОВ ДМИТРИЙ ГАВРИЛОВИЧ, КАЛИНИН ВАСИЛИЙ ПЕТРОВИЧ, ЛЯХОВ ВЯЧЕСЛАВ ПЕТРОВИЧ, ПРОСВИРЯКОВ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: B03C 1/10
Метки: барабанный, магнитный, мокрого, обогащения, руд, сепаратор, сильномагнитных, тонкоизмельченных
Опубликовано: 30.12.1979
