Дозатор сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
(088.8) по делам изобретевий и открытии(54) ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к области дозирования сыпучих материалов и может быть использовано в различных отраслях промышленности, например строительных материалов, металлурпчсской и химической.Известен дозатор сыпучих материалов, содержащий бункер, тарелку, смахивающий механизм для снятия сыпучего материала с тарелки и вибратор для устранения нависаши материала иа стенках бункера 1).Недостатком этого устройства являются сложность конструкции и значительная энергоемкость.Из известных устройств наиболее близким ио технической сущности к предложенному является дозатор сыпучих материалов, содержащий бункер и источник переменного магнитного поля в виде соленоида,2) .Бункер закреплен на опорной раме посредством пружины и снабжен сетками, расположенными так, что их отверстия перекрывают одно друтое в отсутствии магнитного поля.Недостатком известного устройства является то, что колеблющиеся относительно друт друга сетки заклин:ваются пз-за попадания между ними порошка с абразивными свойствами, в результате чего происходит нависание материала на стенках бункера, снижающее точность дозирования.Цельо изобретения является повышениеточности дозирования путем устранения на висания материала на стенках бункера.Поставленная цель достигается тем, чтодозатор снабжен параллельно установленными Г-образными мапштопроводящими элементами, однц концы которых жестко 10 закреплены с зазором и равномерным чередованием на противоположных степках бункс 1)а, а друтис конць 1 расположены ио вь 1 соте бункера.На фпг. 1 изображено описываемое уст ройство в разрезе; на фпг. 2 - то жс, видсверху.Устройство содержит бункер 1, Г-образные магнитопроводящие элементы 2, выполненные в виде пластин, и соленоид 3.20 Работает устройство следующим образом.В бункер 1 засыпают дозпрусмый материал. В зависимости от дпсперсности дозпрусмого материала устанавливают зазор 25 между магнитопроводящимп элементами.Прп включении в электрическую сеть соленоида возникает переменное магнитное поле, иод воздействием которого происходит колсбаиис Г-образных магнитопроводя",аказ 2505,16 ПГ 0 Поиск ППОГра)и)1, пр. Саиуиова щих элементов 2, При увеличении или уменьшении силы тока увеличивается илп уменьшается колебание Г-образных магнптопроводящих элементов, а тем самым увеличивается или уменьшается кол)гчество дозируемого сыпучего материала. Дозатор сыпучих материалов, содержащий бункер и источник переменного магнитного поля в виде соленоида, о т л и ч аю щ и Й с я тем, что, с целью повышения точностй дозирования, он снабжен параллельно установленными Г-образными магнитопроводящими элементами, одни концы которых жестко закрсплены с зазором и равномерным чередованием на противоположных стенках бункера, а другие концы расположены по высоте бункера,Источники информации,принятые во внимание при экспертизе 1, Заявка ФРГ М 25080 бб, кл. В 0114/02, опублик, 197 б.2. Авторское свидетельство СССР580451, кл. Ст 011. 13/00, 1976 (прототип).

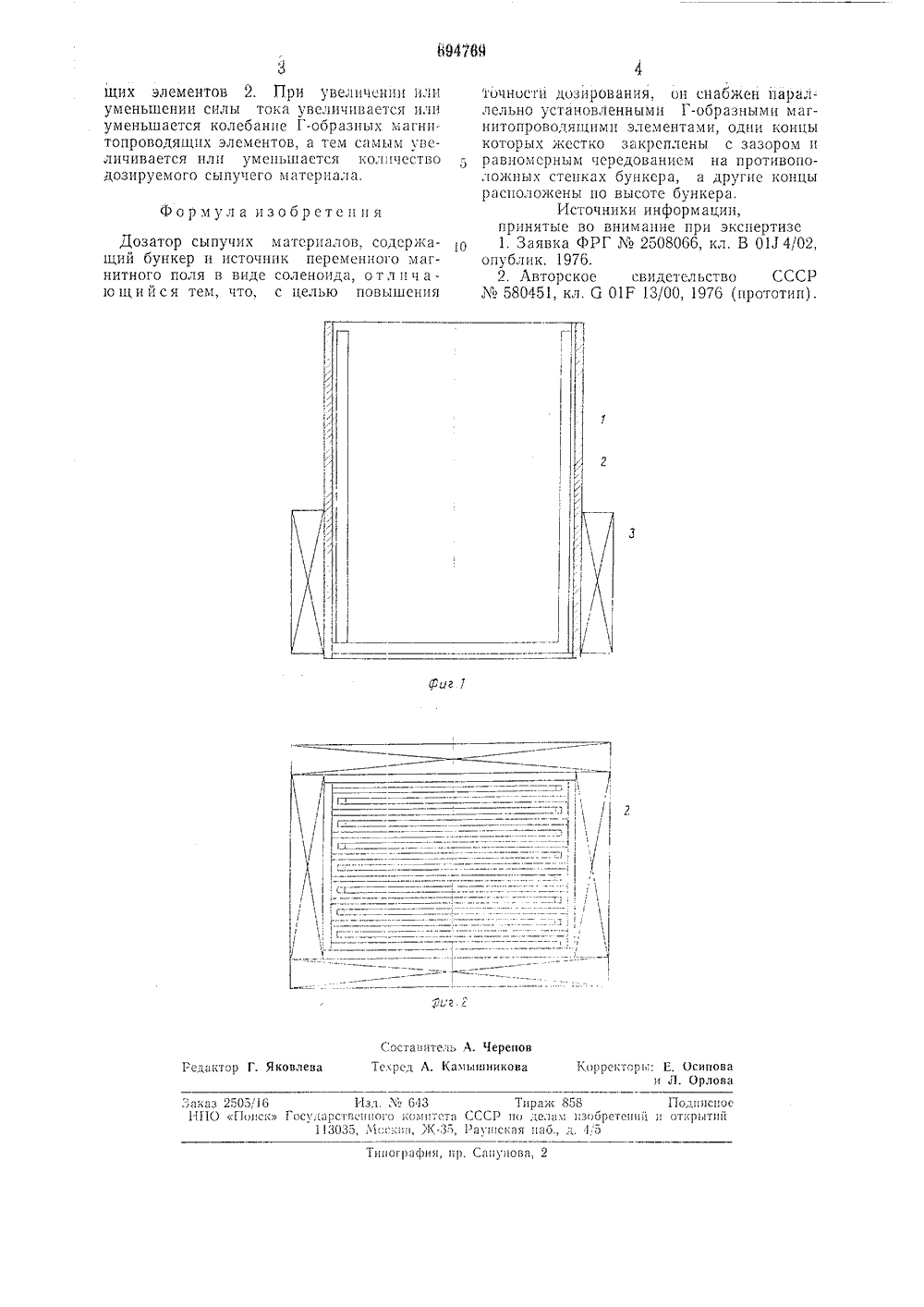

СмотретьЗаявка
2614397, 10.05.1978
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПО КЕРАМЗИТУ
ДУБОВ ВЛАДИСЛАВ АНДРЕЕВИЧ, ЭЛЬКОНЮК АЛЕКСЕЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G01F 13/00
Опубликовано: 30.10.1979
Код ссылки
