Демодулятор частотно-модулированных сигналов с обратной связью по частоте

Номер патента: 693542

Авторы: Мацов, Ноккерт, Оноприенко, Савинов

ZIP архив

Текст

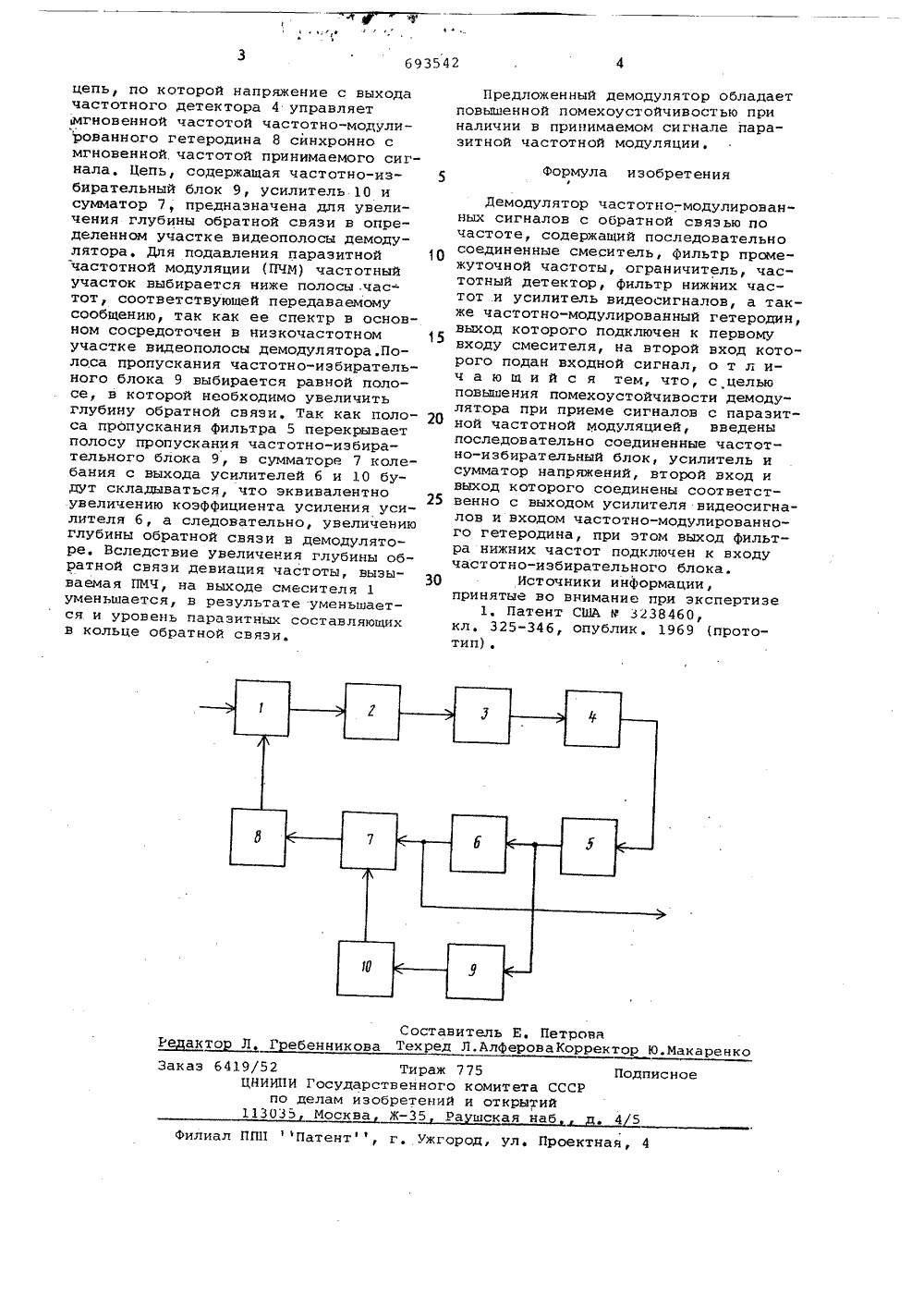

ОП ИСАЯ ИИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советскив Социалистическиэ Республик) Заявлено 0304,78 Р 1) 2598994/18-0 Н 04 Ь 27/14 ем заявки йо с присоедине сударствениыи ком СССР о делам иаобретс и открытий,3(088.8) ликовано 25,10,79, Бюллете ликования описания 26,1079 та 2) Авторы изобретени Оноприенко В, Савинов, В,А, Мацов, Э.Ю, Нокке) ЗаявителДЕМОДУЛЯТОР ЧС ОБРАТ Н относится к радиотехспользоваться в сист ла ге но-мо- послель,ограниосигрованподля,надной 15 одулятор устойчив аразитно метьчасе по- О2приастотятор частотно в с обратной ержащий послесмеситель, астоты, ограниктор, фильтр ель видеосигнаДе моду разом. Филь модулирятор работает сл 5, усилитель банный гетеродин астотн бра эую Изобретение нике и может и мах радиосвязи. Известен демодулятор часто дулированных сигналов с обрат связью по частоте, содержащий довательно соединенные смесит фильтр промежуточной частоты,читель, частотный детектор, ф нижних частот иусилитель вид налов, а также частотно-модул ный гетеродин, выход которого ключен к первому входу смесит второй вход которого подан вх сигнал 1). Однако известный дем ет недостаточную помехо при приеме сигналов с и тотной модуляцией. Цель изобретения - повышен мехоустойчивости демодулятора приеме сигналов с параэитной ной модуляцией,Для этого в демодул модулированных сигнало связью по частоте, сод довательно соединенные фильтр промежуточной ч читель, частотный дете нижних частот и усилитНО-МОДУЛИРОВАННЫХ СИГНАЛОВЯЗЬЮ ПО ЧАСТОТЕ а также частотно-модулированныйтеродин, выход которого подключен к первому входу смесителя, на второй вход которого подан входной сигнал, введены последовательно соединенные частотно-избирательный блок, усилитель и сумматор напряжений, второй вход и выход которого соединены соответственно с выходом усилителя видессигналов и входом частотно-модулированного гетеродина, при этом выход фильтра нижних частот подключен к входу частотно-избирательного блока.На чертеже приведена структурная электрическая схема предложенного демодулятора.Демодулятор частотно-модулированных сигналов с обратной связью по частоте содержит смеситель 1, фильтр 2 промежуточной частотыт ограничитель 3, частотный детектор 4, фильтр 5 нижних частот, усилитель б видеосигналов, сумматор 7 напряжений, частотно-модулированный гетеродин 8, частотно-избирательный блок 9, усилитель10693542 Формула изобретения 4 Составитель Е, Петроваредакто Л Т ебенннкова Техред Л.АлфероваКорректор Ю.Макаренко Подписное Заказ 6419/52 Тираж 775 ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 4 аФилиал ППП Патент, г, Ужгород, ул. Проектная, 4 цепь, по которой напряжение с выходачастотного детектора 4 управляет4 мгновенной частотой частотно-модулированного гетеродина 8 синхронно смгновенной. частотой принимаемого сигнала, Цепь, содержащая частотно-избирательный блок 9, усилитель 10 исумматор 7, предназначена для увеличения глубины обратной связи в определенном участке видеополосы демодулятора. Для подавления параэитнойчастотной модуляции (ПЧМ) частотныйучасток выбирается ниже полосы .частот, соответствующей передаваемомусообщению, так как ее спектр в основном сосредоточен в низкочастотномучастке видеополосы демодулятора.ПОлоса пропускания частотно-избирательного блока 9 выбирается равной полосе, в которой необходимо увеличитьглубину обратной связи, Так как полоса пропускания фильтра 5 перекрываетполосу пропускания частотно-избирательного блока 9, в сумматоре 7 колебания с выхода усилителей 6 и 10 будут складываться, что эквивалентноувеличению коэффициента усиления усилителя 6, а следовательно, увеличениюглубины обратной связи в демодуляторе. Вследствие увеличения глубины Обратной связи девиация частоты, вызываемая ПМЧ, на выходе смесителя 1уменьшается, в результате уменьшается и уровень паразитных составляющихв кольце обратной связи. Предложенный демодулятор обладает повышенной помехоустойчивостью при наличии в принимаемом сигнале паразитной частотной модуляции,Демодулятор частотно-модулиров анных сигналов с обратной связью почастоте, содержащий последовательносоединенные смеситель, фильтр промежуточной частоты, ограничитель, частотный детектор, фильтр нижних частот и усилитель видеосигналов, а также частотно-модулированный гетеродин,выход которого подключен к первомувходу смесителя, на второй вход которого подан входной сигнал, о т л ичающий с я тем, что, с цельюповышения помехоустойчивости демодулятора при приеме сигналов с паразит 2 О ной частотной модуляцией, введеныпоследовательно соединенные частотно-избирательный блок, усилитель исумматор напряжений, второй вход ивыход которого соединены соответст 25 венно с выходом усилителя видеосигналов и входом частотно-модулированного гетеродина, при этом выход фильтра нижних частот подключен к входучастотно-избирательного блока.30 Источники информациипринятые во внимание при экспертизе1, Патент США Р 3238460,кл, 325-346, опублик, 1969 (прототип),

Смотреть

Заявка

2598994, 03.04.1978

ПРЕДПРИЯТИЕ ПЯ А-7956

САВИНОВ ЮРИЙ ВАСИЛЬЕВИЧ, МАЦОВ ВИКТОР АЛЕКСАНДРОВИЧ, НОККЕРТ ЭДУАРД ЮРЬЕВИЧ, ОНОПРИЕНКО БОРИС СЕМЕНОВИЧ

МПК / Метки

МПК: H04L 27/14

Метки: демодулятор, обратной, связью, сигналов, частоте, частотно-модулированных

Опубликовано: 25.10.1979
