Устройство для регулирования фазы сигнала

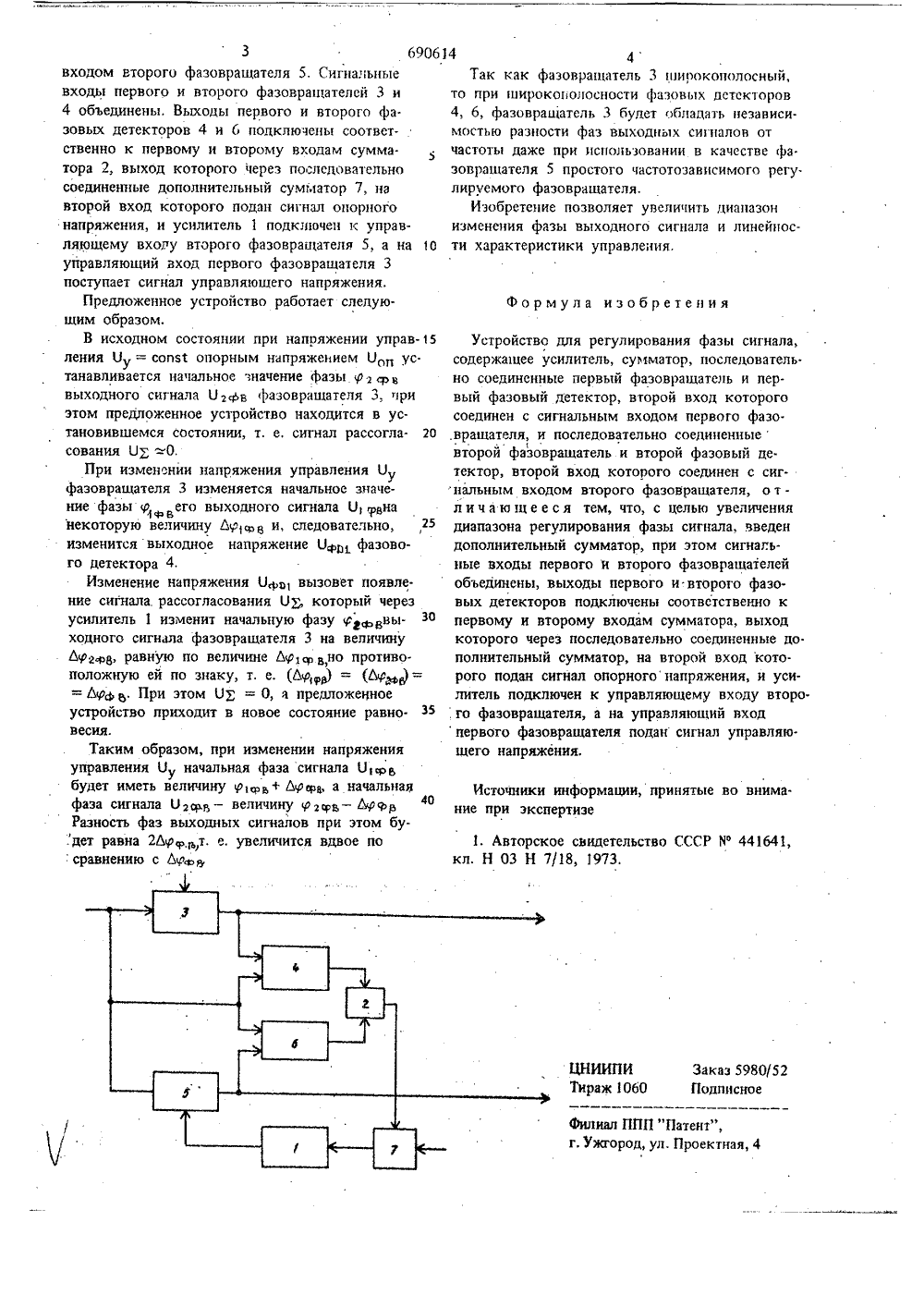

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ й;690614 Союз СоветскихСоциалистическихРеспублик АВТОРСКОМУ СВИДЕТЕЛЬСТВУ свнд-ву 21) 2609200/18.09 НОЗН 7/Н 03 В 3/04Н 04 В 3/04есударствеиньб вивтет СССР вв делан изобретее и втхрьзтнй(71) Заявител 54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ФАЗЫ СИГНАЛА(23) Приоритет Изобретение относится к радиотехнике и мо жет быть использовано в приборах с фазовой модуляцией.Известное устройство для регулирования фазы сигнала содержит усилитель, сумматор, последовательно соединенные первый фаэовраша. тель и первый фазовый детектор, второй вход которого соединенс сигнальным входом первого фазовращателя, и последовательно соеди. пенные второй фазовращатель и второй фазовый детектор, второй вход которого соединен с сигнапьным входом второго фазовращатеОднако это устройство имеет ограниченныйдиапазон регулирования фазы сигнала.Цель изобретения - увеличение диапазона ргулирования фазы сигнала.Для этого в устройство для регулированияфазы сигнала, содержащее усилитель, сумматопоследовательно соединенные первый фазовра.щатель и первый фазовый детектор, второйвход которого соединен с сигнальным входомпервого фазоврашателя, и последовательно соединенные второй фазовращатель и второй фаз вый детектор, второй вход которого соединенс сигнальным входом второго фазовращателя,введен дополнительный сумматор, л этомсигнальные входы первого и второго фазовращателей объединены, выходы первого и второго фазовых детекторов подключены соответственно к первому и второму входам сумматора, выход которого через последовательно соединенные дополнительный сумматор, на второйвход которого подан сигнал опорного ианряжения, и усилитель подключен к управляюще.му входу второго фазовращателя, а на управляющий вход первого фаэовращателя подансигнал управлмюшего напряжения,На чертеже изображена структурная злектри.ческая схема предложенного устройства.Предложенное устройство содержит усили.тель 1, сумматор 2, последовательно соединен.ные первый фазовращатель 3 и первый фазовый детектор 4, второй вход которого соединен с сигнальным входом первого фазовраша.теля 3, и последовательно соединенные второйфазовращатель 5 и второй фазовый детектор 6,второй вход которого соединен с сигнальным690614 ЦНИИПИ Тираж 1060 Заказ 5980/52Подписное 3входом второго фазовращателя 5. Сигнальные входы первого и второго фазовращателей 3 и 4 объединены. Выходы первого и второго фа.зовых детекторов 4 и Г подключены соответственно к первому и второму входам сумматора 2, выход которого через последовательно соединенные дополнительный сумматор 7, ца второй вход которого подан сигнал опорного напряжения, и усилитель 1 подкщочец к управляющему входу второго фазовращателя 5, а на 1 О управляющий вход первого фазовращателя 3 поступает сигнал управляющего напряжения.Предложенное устройство работает следующим образом.В исходном состоянии при напряжении управления О = сопат опорным напряжением Оп ус.Утанавливается начальное значение фазы р г с выходного сигнала Огов фазовращателя 3, при этом предложенное устройство находится в установившемся состоянии, т. е. сигнал рассогла сования Ос =О.При изменении напряжения управления О, фазовращателя 3 изменяется начальное значение фазы д его выходного сигнала О, щна некоторую величину Ьрч,в и, следовательно, изменится выходное напряжение О 4 чц фазового детектора 4Изменение напряжения О вызовет появление сигнала. рассогласования О 2;, который через усилитель 1 изменит начальную фазу р,ввыходного сигнала фазовращателя 3 на величину Ьрг.р, равную по величине Ьр,ч, в,цо противоположную ей по знаку, т. е. (Ьр,) = (Ьра = = Ьр 4,. При этом О = О, а предложенное устройство приходит в новое состояние равно. весия.Таким образом, при изменении напряжения управления О, начальная фаза сигнала Орв будет иметь величину р,ч,ь+ Ьрера, а начальная фаза сигнала Огсв - величину р гсов- ЬрФа40 Разность фаз выходных сигналов при этом будет равна 2 Ьрч ,т. е. увеличится вдвое посравнению с Ьрва Так как фазовращатель 3 широкополосный, то при широкололосцости фазовых детекторов 4, 6, фазовращатель 3 будет обладать независимостью разности фаз выходных сигналов от частоты даже при использовании в качестве фа. зоврацателя 5 простого частотозависимого регу. лируемого фазовращателя.Изобретение позволяет увеличить диапазон изменения фазы выходного сигнала и линейности характеристики управления. Формула изобретения Устройство для регулирования фазы сигнала,содержащее усилитель, сумматор, последователь.но соединенные первый фазовращатель и первый фазовый детектор, второй вход которогосоединен с сигнальным входом первого фазо.вращателя, и последовательно соединенныевторой фазовращатель и второй фазовый де.тектор, второй вход которого соединен с сигнальным входом второго фазовращателя, отличающееся тем, что, с целью увеличениядиапазона регулирования фазы сигнала, введендополнительный сумматор, при этом сигнагьные входы первого и второго фазовращателейобъединены, выходы первого и второго фазовых детекторов подключены соответственно кпервому и второму входам сумматора, выходкоторого через последовательно соединенные до.полнительный сумматор, на второй вход кото.рого подан сигнал опорногонапряжения, и усилитель подключен к управляющему входу второго фазовращателя, а на управляющий входпервого фаэовращателя подан сигнал управляю.щего напряжения,Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мф 441641,кл, Н 03 Н 7/18, 1973. Филиал ППП "Патент",г. Ужгород, ул. Проектная, 4
