Устройство для плавного изменения фазы последовательности импульсов

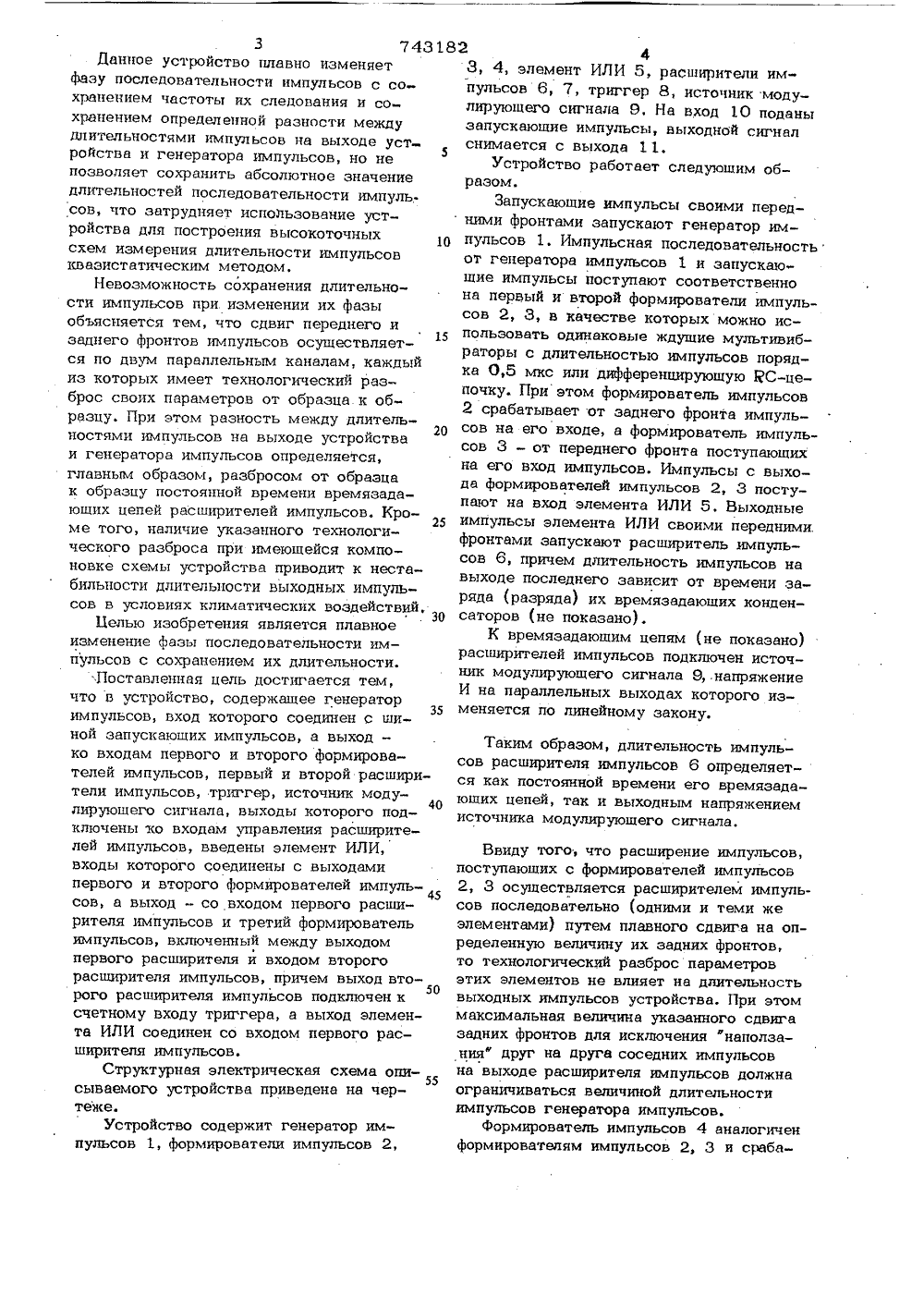

ОП ИСАНИЕИЗОВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическиеРеспублик743182(23) Приоритет по делам изооретеиий и открытий(53) УДК 621, ,37 4( 088,8) Дата опубликования описания 27.06.80(54) УСТРОЙСТВО ДЛЯ ПЛАВНОГО ИЗМЕНЕНИЯ ФАЗЫ ПОСЛЕДОВАТЕЛЬНОСТИ ИМПУЛЬСОВИзобретение относится к импульсной и электроизмерительной технике и может быть использовано для построения устройств фазовой модуляции и временных задержек последовательности импульсов.5 Известно устройство для плавного изменения фазы последовательности импульсов 111, содержащее триггер со счетным входом, один из выходов которого подключен ко входу первого формирователя импульсов и к цепи, состоящей из последовательно соединенных первого источника зарядного тока, времязадающего конденсатора и порогового устройства, которое15 соединено со вторым формирователем импутпьсов, причем к времязадающему конденсатору подключен дополнительно второй источник зарядного тока, управляющий вход которого соединен с выходом дополнительно введенного триггера с раздельными входами, Раздельные входы упомянутого триггера подключены к выходам триггера со счетным входом, а его вход 2сброса соединен с выходом порогового устройства.Данное устройство позволяет изменять фазу последовательности импульсов, но не дает возможности сохранить их длительность и частоту следования.Наиболее близким по своей сущности к изобретению является устройство 21, содержащее генератор импульсов, вход которого соединен с шиной запускающих импульсов, первый и второй формирователи импульсов, первый расширитель импульсов, вход которого соединен с выходом генератора импульсов, а выход - со входом первого формирователя импульсов, второй расширитель импульсов, вход которого подключен к шине запускающих импульсов, а выход - ко входу второго формирователя импульсов, источник моду- пирующего сигнала н триггер, входы которого соединены с выходами упомянутых формирователей, а выходы источника модулируюшего сигнала подключены ко входам упоавления расширителей импульсов.3 74318Данное устройство плавно изменяет фазу последовательности импульсов с сохранением частоты их следования и сохранением определенной разности между длительностями импульсов на выходе устройства и генератора импульсов, но не позволяет сохранить абсолютное значение длительностей последовательности импульсов, что затрудняет использование устройства для построения высокоточных10 схем измерения длительности импульсов квазистатическим методом.Невозможность сохранения длительности импульсов при изменении их фазы объясняется тем, что сдвиг переднего и заднего фронтов импульсов осуществляет 15 ся по двум параллельным каналам, каждый из которых имеет технологическич разброс своих параметров от образца к образцу. При этом разность между длительностями импульсов на выходе устройства20 и генератора импульсов определяется, главным образом, разбросом от образца к образцу постоянной времени времязадаюших цепей расширителей импульсов. Кро 25 ме того, наличие указанного технологического разброса при имеющейся компоновке схемы устройства приводит к нестабильности длительности выходных импульсов в условиях климатических воздействий,30Целью изобретения является плавное изменение фазы последовательности им - пульсов с сохранением их длительности.Поставленная цель достигается тем, что в устройство, содержащее генератор35 импульсов, вход которого соединен с шиной запускающих импульсов, а выход - ко входам первого и второго формирователей импульсов, первый и второй расширители импульсов, триггер, источник модулируюшего сигнала, выходы которого под 40 ключены ко входам управления расширителей импульсов, введены элемент ИЛИ, входы которого соединены с выходами первого и второго формирователей импуль 45 сов, а выход - со входом первого расширителя импульсов и третий формирователь импульсов, включенный между выходом первого расширителя и входом второго расширителя импульсов, причем выход второго расширителя импульсов подключен к50 счетному входу триггера, а выход элемента ИЛИ соединен со входом первого расширителя импульсов.Структурная электрическая схема опи 55 сываемого устройства приведена на чертеже.Устройство содержит генератор импульсов 1, формирователи импульсов 2,2 ф3 4, 4, элемент ИЛИ 5, расширители импульсов 6, 7, триггер 8, источник модулирующего сигнала 9, На вход 10 поданы запускающие импульсы, выходной сигнал снимается с выхода 11,Устройство работает следующим образом.Запускающие импульсы своими передними фронтами запускают генератор импульсов 1. Импульсная последовательность от генератора импульсов 1 и запускающие импульсы поступают соответственно на первый и второй формирователи импульсов 2, 3, в качестве которых можно использовать одинаковые ждущие мультивибраторы с длительностью импульсов порядка 0,5 мкс или дифференцирующую КС-цепочку. При этом формирователь импульсов 2 срабатывает от заднего фронта импульсов на его входе, а формирователь импульсов 3 - от переднего фронта поступающих на его вход импульсов. Импульсы с выхода формирователей импульсов 2, 3 поступают на вход элемента ИЛИ 5, Выходные импульсы элемента ИЛИ своими передними.фронтами запускают расширитель импульсов 6, причем длительность импульсов на выходе последнего зависит от времени заряда (разряда) их времязадаюших конденсаторов (не показано).К времязадающим цепям (не показано) расширителей импульсов подключен источник модулирующего сигнала О,.напряжение И на параллельных выходах которого изменяется по линейному закону.Таким образом, длительность импульсов расширителя импульсов 6 определяется как постоянной времени его времязадающих цепей, так и выходным напряжением источника модулирующего сигнала.Ввиду того, что расширение импульсов, поступающих с формирователей импульсов 2, 3 осуществляется расширителем импульсов последовательно (одними и теми же элементами) путем плавного сдвига на определенную величину их задних фронтов, то технологический разброс параметров этих элементов не влияет на длительность выходных импульсов устройства. При этом максимальная величина указанного сдвига задних фронтов для исключения наползания" друг на друга соседних импульсов на выходе расширителя импульсов должна ограничиваться величиной длительности импульсов генератора импульсов.Формирователь импульсов 4 аналогичен формирователям импульсов 2, 3 и срабаФилиал ППП "Патент .Ужгород, ул. Проектна 5 7431 тывает от заднего фронта выходных импульсов расширителя импульсов 6.Расширитель импульсов 7, запускаемый передними фронтами импульсов формирователя импульсов 4, аналогичен расширителю импульсов 6 и служит для получения дополнительного сдвига фазы последовательности импульсов, на величину, превышающую в конечном итоге длительность импульсов генератора импульсов, Источ ,ник модулируюшего сигнала 9 воздейству-. ет на расширитель импульсов 7 таким образом, как и на расширитель импульсов 6.Триггер 8 срабатывает от задних фронтов поступающих на его счетный вход им- д пульсов, причем длительность его выходных импульсов равна длительности импульсов генератора импульсов, а фаза задержка) импульсов определяется выходным напряжением источника мбдулирующего сиг нала.Рассмотрение работы предлагаемого устройства показывает возможность его применения для плавного изменения фазы последовательности импульсов с сохране нием их длительности и частоты следования,формула изобретения30Устройство для плавного изменения фазы последовательности импульсов содер 82 6жащее генератор импульсов, вход которого соединен с шиной запускающих импульсов, а выход - ко входам первого и второго формирователей импульсов, первый и второй расширители импульсов, триггер, источник модулирующего сигнала, выходы которого подключены ко входам управления расширителей импульсов, при этом вход второж формирователя подключен к шине запускающих импульсов, о т л и - ч а ю щ е е с я тем, что, с целью плавного изменения фазы последовательностиимпульсов с сохранением их длительности, в него введены элемент ИЛИ, входы которого соединены с выходами первого и второго формирователей импульсов, и третий формирователь импульсов, включенный между выходом первого расширителя импульсов и входом второго расширителя импульсов, причем выход второго расширителя импульсов подключен к счетному входу триггера, а выход элемента ИЛИ соединен со входом первого расширителя импульсов. Источники информации,принятые во внимание при экспертизе% 405172, кл. Н 03 К 5/156, 1974. 2. Авторское свидетельство СССР по заявке % 2409860/18-21, ЦНИИПИ Заказ 3483/49Тираж 995 Подписное
