Устройство селекции импульсов

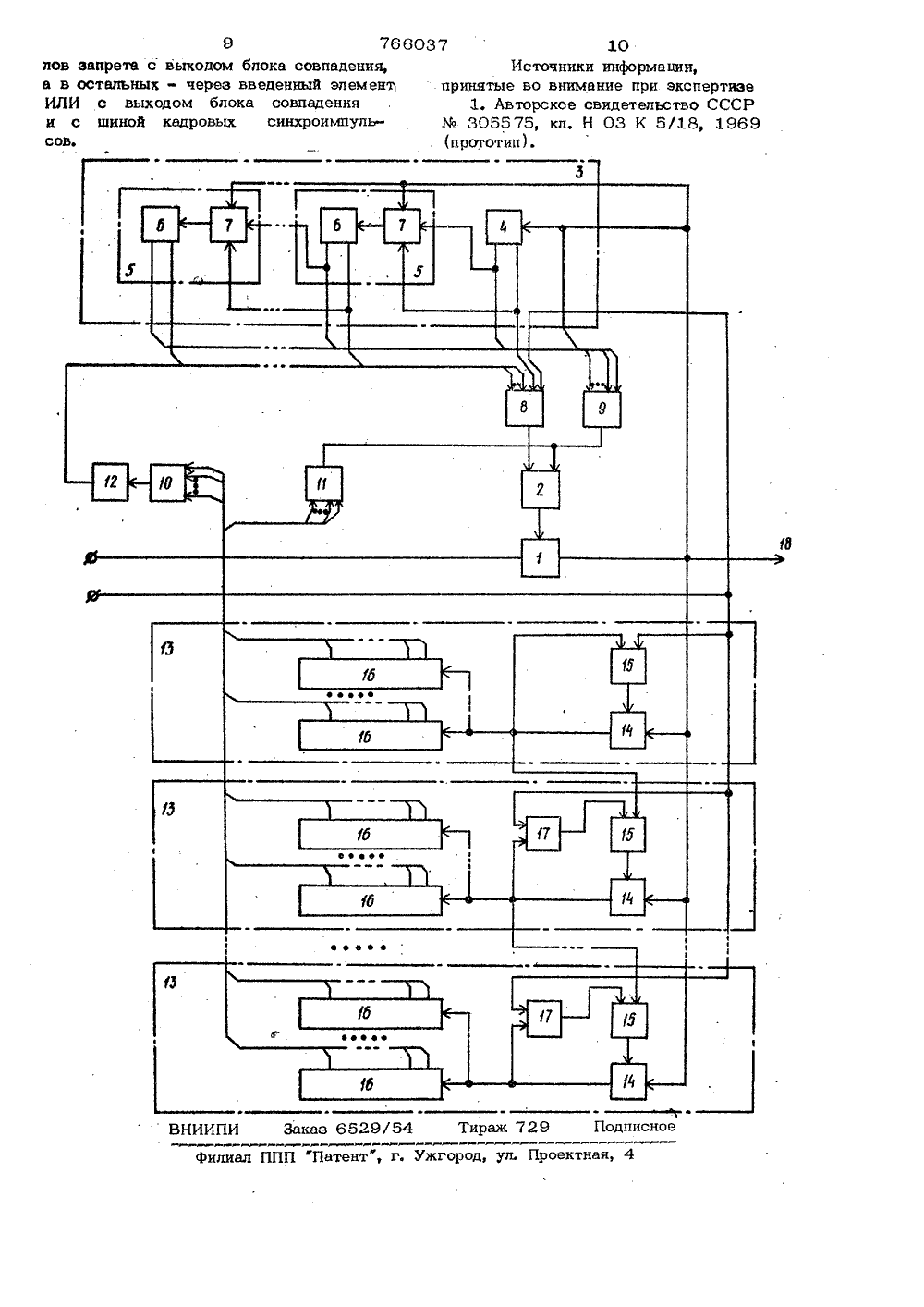

аюътлу сэь д яаввфФвтие-тх иец 1 р Союз СоветскинСоциалистическихРеспублик НИЕ ИЗОБРЕТЕН ИЯ(61) Дополнительное к авт. свид-ву(22) Заявлено 06.10. 77(21) 25 32737/18-09с присоелииеиием заявки ВЙ -(5)М, Кд.Н 04 М 5 У 06 Н 03 К 5/18 Государственный комнтет оо делам изобретений н открытий. Дата опубликования описания 26.09.80 ФН. А. Костин и А. Я. Ярмыш(54) УСТРОЙСТВО СЕЛЕКБИИ ИМПУЛЬСОВ Изобретение относится к телевидению и может использоваться в устройствах прикладной телевизионной техники.Известно устройство селекции импульсов, содержащее блок совпадения, на первый вход которого подан входной сигнал, три элемента ИЛИ, блок формирования временных интервалов разреотения, в который входит первая линия задержки, вход которой подключен к вью ходу блока совпадения, при этом первый выход первой линии задержки через первый элемент ИЛИ подключен к первому входу генератора стробимпульсов, а второй выход первой линии задержки через второй элемент ИЛИ подключен к второмвт входу генератора стробнмпульсов, выход которого подключен к второму входу блока совпадения1. Однако известное устройство не может обрабатывать сигналы от нескольких движущихся объектов, находящихся в поле кадра. 2Бель изобретения - повышение точности селекции видеоимпульсов.Ипя этого в устройство селекции импульсов, содержащее блок совпадения, на первый вход которого подан входной сигнал, три элемента ИЛИ, блок формирования временных интервалов разрешения, в который входит первая линия задержки, вход которой подключен к выходу блока совпадения, при этом первый выход первой линии задержки через первый элемент ИЛИ подключен к первому входу генератора стробимпуль сов, а второй выход первой линии задержки через второй элемент ИЛИ подключен к второму входу генератора стробимпульсов, выход которого подсое динан к второму входу блока совпадения, введены (т блоков формирования временных интервалов запрета, каждый из которых состоит из К (К = 2,4,6. ) ли ний задержек, генератора стробимпульсов и блока совпадения, при этом выход генератора стробимпульсов подключен60374 51015 20 25 30 35 фо 45 3 76к первому входу блока совпадения, авыход устройства подключен через блок .совпадения к входам К линий задержек,при этом И выходов всех линий задержек каждого из й блоков формирования временных интервалов запретаподключены к соответствующим входамтретьего элемента ИЛИ и к введенномучетвертому элементу ИЛИ, выход третьего элемента ИЛИ подключен черезвведенную вторую линию задержки квходу первого элемента ИЛИ, а выходчетвертого элемента ИЛИ - к второмувходу генератора стробимпульсов, приэтом вход первой линии задержки соединен через второй элемент ИЛИ с вторымвходом генератора стробимпульсов, авторой выход первой линии задержкиблока формирования временных интервалов разрешения подключен к входу введенного й -го блока совпадения черезвведенные и последовательно соединенные блоки совпадения, каждый иэ которых состоит из ключа и линии задержки,при этом выход ключа подключен к входу линии задержки, при этом первый ивторой выходы каждого из И блоковсовпадения блока формирования временных интервалов разрешения подключенык соответствующим входам первого ивторого элементов ИЛИ, а первый ивторой входы каждого из л ключейподключены соответственно к входупервой линии задержки и к соответствующим выходам предшествующих линийзадержек блоков совпадения, блокаформирования временных интервалов расрешения, шина кадровых синхроимпульсов через первый элемент ИЛИ соединена с первым входом генератора стробимпульсов, при этом первые входы генера-тора стробимпульсов соединены в первомблоке формирования временных интерваловзапрета с шиной кадровых синхроимпульсов, а в остальных - с выходом блокасовпадения предыдущего блока формирования временных интервалов запрета, авторые входы генераторов стробимпульсов соединены в первом блоке формирования временных ййтервалов запрета свыходом блока совпадения, а в остальных - через введенный элемент ИЛИ свыходом блока совпадения и с шинойкадровых синхроимпульсов,На чертеже приведена структурнаяэлектрическая схема предложенногоустройства.Устройство селекции импульсов содержит блок 1 совпадения, генератор 2 стробирующих импульсов, блок 3 формирования временных интервалов разрешения, состоящий из первой линиизадержки 4 и П дополнительно введенных блоков 5 совпадения, каждый изкоторых состоит иэ линии задержки 6и ключа 7, четыре элемента ИЛИ 8, 9,10 и 11, дополнительную линию задержки 12 и 8 блоков 13 формированиявременных интервалов запрета, каждыйиэ которых состоит из блока 14 совпадения, генератора 15 стробимпульсов,и К линий задержек 16, а начиная совторого - и элемента ИЛИ 17.Устройство работает следующимобразом,Кадровый синхроимпульс, пройдя элементы ИЛИ 8 и 17 и поступив на генераторы 2 и 15 открывает блок 1 и блок 14 первого блока 13, а генераторы 15 и блоки 14 совпадения второго и последующих блоков 13 формирования временных интервалов запрета закрыва ет. Первый строчной импульс следа первого объекта проходит через блок 1 и поступает на выход 18 в канал, через элемент ИЛИ 9 на вход срыва генератора 2, который закрывает блок 1, на вход линии задержки 4, на запирающие входы ключей 7 и через открытый блок 14 первого блока 13 на входы К линий задержек 16 первого блока 13. Кроме того, сигнал с выхода блока 14 первого блока 1 3 прдается на вход срыва генератора 15 первого блока 13, закрывая блок 14 первого блока 13, и на вход запуска генераторов 15 осталь ных блоков 13, закрывая блоки 14. Через время, равное разности длительности периода строчной развертки и половины временного интервала разрешения, с первого выхода линии задержки 4 через элемент ИЛИ 8 на генератор 2 поступает импульс, который открывает блок 1 для прохождения в канал второго строчного импульса следа первого объекта. Второй строчной импульс, пройдя блок 1, поступает на 50выход 18, на вход линии задержки 4, на блок 14 первого блока 13, через элемент.ИЛИ 9 на генератор 2, на запирающий вход ключа 7, и через открытый блок 14 второго блока 13 на 55К линий задержек 16 второго блока 13 формирования временных интервалов запрета, с выхода этого блока 14 далеечерез элемент ЙЛИ 17 на генератор 155 76603 и на вход запуска генератора 15 строб- импульсов следующего блока 13 фор. мирования временных интервалов запрета Генератор 2 закрывает блок 1, а генератор 15 - блок 14 второго блока 13 через время, равное длительности временного интервала разрешения, через элемент ИЛИ 9 на вход срыва генератора 2 с первого выхода линии задержки 4 поступает импульс. Этот импульс 10 также поступает на сигнальный вход ключа 7 первого каскада блока 3 формирования временных интервалов разрешения.В ряде случаев по причинам, например, изменения яркости отдельных частей объекта в зависимости от изменения условия освещения или вращения объекта наблюдения возможны пропуски от дельных строных импульсов следа объек та. В случае такого пропуска блок 3 формирования временных интервалов разрешения работает следующим образом. 15 1Далее с приходом следующего кадрового синхроимпульса вновь открываются блок 1 и блок 14 первого блока 13, а остальные блоки 14 совпадения всех блоков 13 запрета закрываются. Через время, равное длительности кадра минус длительность строки умножения на К, минус половину интервала запрета относительно прихода первого строчного импульса первого объекта , с первого выхода линии задержки 16 первого блока 13 через элемент ИЛИ 11 поступает импульс на вход срыва генератооа 2, который запирает блок 1, и через элемент ИЛИ 10 на вход линии задержки 12, с выхода которой через время, рав= ное длительности временного интервала запрета, через элемент ИЛИ 8 поступает импульс на вход запуска генератора 2, и блок 1 открывается через время, равное длительности кадра минус длительность строки, умноженное на К, и плюс половину интервала запрета, относительно прихода первого строчного импульса первого объекта. С выхода линии задержки 16 первого блока 13 через элемент ИЛИ 11 поступает импульс на выход срыва генератора 2, который закрывает блок 1, и через элемент ИЛИ 10 на вход линии задержки 12, с выхода которой через время, равное длительности временного интервала запрета, поступает импульс через элемент ИЛИ 8 на вход запуска генератора 2,В случае пропуска строчного импульса следа объекта на запирающий входключа 7 этот импульс не поступает ион открыт. Поэтому импульс с первоговыхода линии задержки 4, задержанныйна длительность временного интерваларазрешения относительно другого выхода, через ключ 7 первого каскада блока3 формирования временных интерваловразрешения поступает на вход линиизадержки 6, со второго выхода линиизадержки 6 первого каскада поступаетсигнал, задержанный на время, равноедлительности строчной развертки минусдлительность временного интервала рарешения, через элемент ИЛИ 8 на входгенератора 2 и отпирающий вход ключа7 следующего каскада. Через время,равное длительности временного интервала разрешения, с первого выхода линии задержки 6 через элемент ИЛИ 9поступает сигнал на вход срыва генератора 2 и отпирающий вход ключа 7 следующего каскада. Генератор 1, в своюочередь, закрывает блок 1. Если сновабудет пропуск строчного импульса следаобъекта, работа устройства аналогична.Если же снова появляется строчной импульс следа объекта, ключ 7 запираетсяи формирование временных интерваловразрешения производится с помощью линии задержки 4 и генератора 2,В случае, если след объекта кончился, ключи 7 всех блоков 3 формирования,временных интервалов разрешения откры 30 35 10 45 50 55 7 6ты и через них проходит сигнал на линиизадержки 6 для формирования временныхинтервалов разрешения. Импульс со второго выхода линии задержки 4 поступа-ет через элемент ИЛИ 9 на вход срь 1 вагенератора 2 и через открытый ключ 7на вход линии задержки 6 первого каскада. Задержанный импульс со второговыхода линии задержки 6 первого каскада через элемент ИЛИ 8 поступаьтна открывающий вход генератора 2,С первого выхода линии задержки 6первого каскада импульс, задержанныйна время, равное длительности временного интервала разрешения относительно второго выхода, поступает черезэлемент ИЛИ 9 на вход срыва генератора 2 и через открытый ключ 7 следующего каскада на вход линии задержки 6 этого каскада и т. д, Число сформированных временных интервалов разрешения после окончания следов объектаравно числу каскадов формирования временных интервалов разрешения,6603 10 20 25 35 50 7 7 и блок 1 открывается и т. д. Через время, равное длительности кадра минус, длительность строки и минус половину интервала запрета, с выхода линии задержки 16 первого блока 13 поступает импульс на вход срыва генератора 2, который закрывает блок 1, и на вход линии задержки 12, с выхода которой через время, равное длительности временного интервала запрета, поступает импульс на вход запуска генератора 2, и блок 1 открывается. Через время, равное сумме длительности кадра и длительности строки умножения на К без половины длительности интервала запрета, с выхода линии задержки 16 первого блоКа 13 поступает импульс на вход срыва генератора 2, который закрывает блок 1, и на вход линии задержки 12, с выхода которой через время, равное длительности временного интервала запрета, поступает соответствукъщий импульс. Таким образом формируется поле запрета от первого следа первого объекта, От каждого последующего следа объекта, схема работает аналогично. С приходом первого строчного импуль са следа второго объекта работа устройства осуществляется аналогично описанному выше. После селекции импульсов следа последнего объекта начинается второй цикл селекции и т. д. Формула изобретения Устройство селекции импульсов, содержащее блок совпадения, на первый вход которого подан входной сигнал, три элемента ИЛИ, блок формирования временных интервалов разрешения, в который входит первая линия задержки, вход которой подключен к выходу блока совпадения, при этом первый выход первой линии задержки через первый элемент ИЛИ подключен к первому входу генератора стробимпульсов, а второй выход первой линии задержки через второй элемент ИЛИ подключен ко второму входу генератора стробимпульсов, выход которого подсоединен к второму входу блока совпадения, о т л и ч а ю щ е ес я тем, что, с целью повышения точнос 7 8ти селекции видеоимпульсов, введеныЧ блоков формирования временныхинтервалов запрета, каждый иэ которых,состоит иэ К (К = 2,4,6) линий задержек, генератора стробимпульсов и.блока совпадения, при этом выход генератора стробимпульсов подключен кпервому входу блока совпадения,а выход устройства подключен черезблок совпадения к входам К пиний задержек, при этом ц выходов всех,линий задержек каждого из И блоковформирования временных интерваловзапрета подключены к соответствующимвходам третьего элемента ИЛИ и квведенному четвертому элементу ИЛИ,выход третьего элемента ИЛИ мдключен соответственно через введеннуювторую линию задержки к входу первогоэлемента ИЛИ, а выход четвертогоэлемента ИЛИ - к второму входу генератора стробимпульсов, при этом входпервой линии задержки соединен черезвторой элемент ИЛИ с вторым входомгенератора стробимпульсов, а второйвыход первой линии задержки блокаформирования временных интервалов разрешения подключен к входу введенного-го блока совпадения через введенные и последовательно соединенные блоки совпадения, каждый из которых состоит из ключа и линии задержки, приэтом выход ключа подключен к входулинии задержки, при этом первый и второй выходы каждого из Й блоковсовпадения блока формирования временных интервалов разрешения подключенык соответствующим входам первого ивторого элементов ИЛИ, а первый и второй входы каждого из И ключейподключены соответственно к входупервой линии задержки и к соответствующим выходам предшествующих линийзадержек блоков совпадения, блока формирования временных интервалов разрешения, шина кадровых синхроимпульсбвчерез первый элемент ИЛИ соединенас первым входом генератора стробимпульсов, при этом первые входы генератора стробимпульсов соединены в первом блоке формирования временныхинтервалов запрета с шиной кадровыхсинхроимпульсов, а в остальных - свыходом блока совпадения предыдущегоблока формирования временных интерваловзапрета, а вторые входы генераторовстробимпульсов соединены в первомблоке формирования временных интервалов эап а вост ИЛИ и с сов. 9 766037 10рета с выходом блока совпадения, Источники информации,альных - через введенный элемент принятые во внимание при экспертизес выходом блока совпадения 1. Авторское свидетельство СССРшиной кадровых синхроимпуль- М 305575 кл, Н 03 К 5/18, 1969
