Сопрягающее сооружение оросительной сети с. горба
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 685218
Автор: Горб
Текст

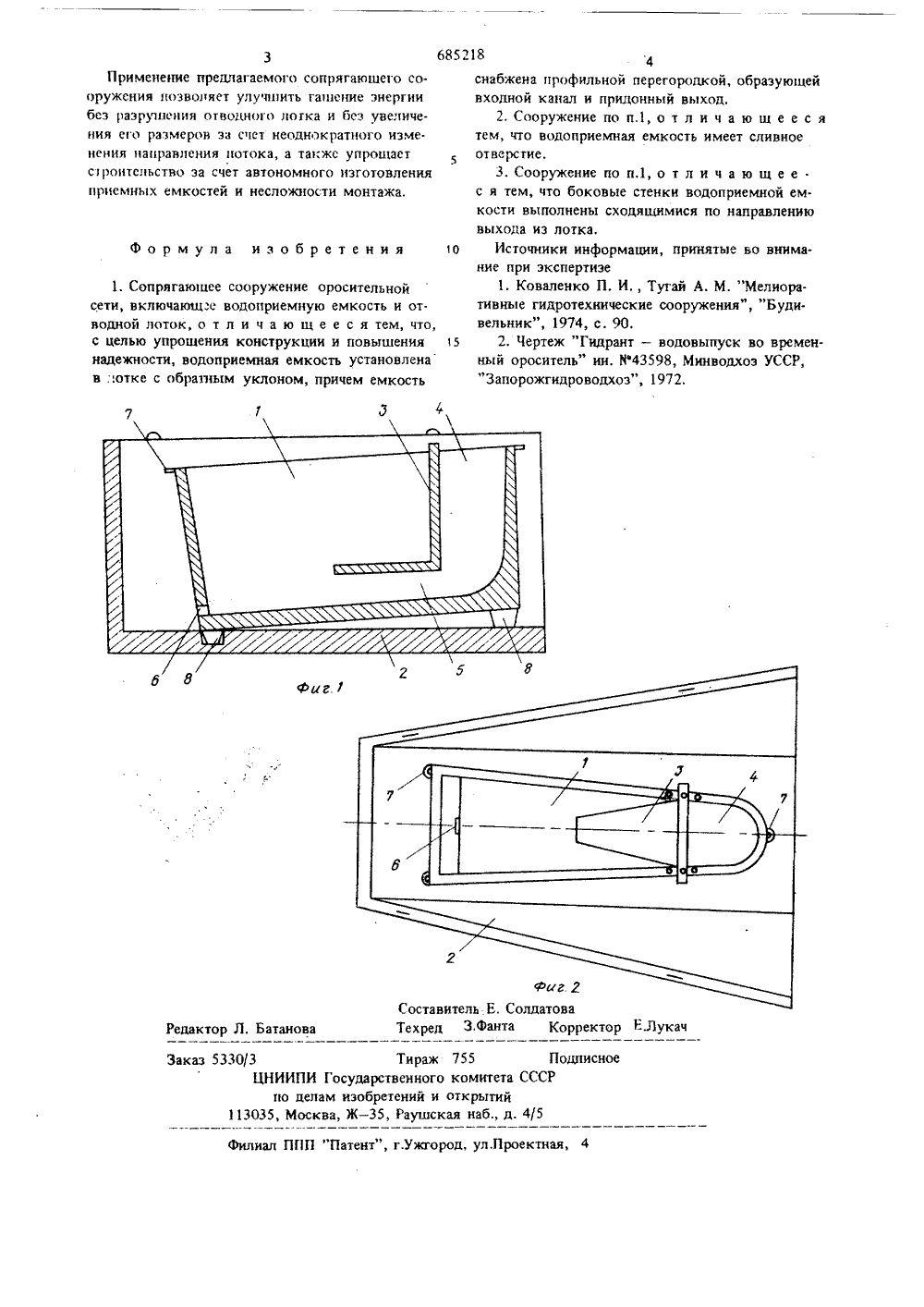

(23) Приоритет 2 б 29012/30 -15 А 01 6 25/ Госудврстаеннье хомхте СССР во делам нзабретаннй н втхрьннй0)убликовано 15.09,79 Дата опубликования оп Бюллетень,% 34 3 ) Уд ( 631.347.1(7) Заявител ИТЕЛЬН 01 54) СОПРЯГАЮЩЕЕ СООРУЖЕНИСЕТИ С. ГОРБА полнены сходяшимися по направлению выходаиэ лотка.На фиг. 1 изображено описываемое сооруже.ние, продольный разрез; на фиг. 2 - то же, 5вид сверху.Сопрягаюшее сооружение состоит из водоприемной емкости 1, симметрично установленнойотносительно продольной оси лотка 2 с обрат. Оным уклоном. В приемной емкости установленасъемная профильная перегородка 3, образующаявходной канал 4 и придониый выход 5. Водоприемная емкость 1 имеет спивное отверстие 6,в верхней части - крепежные узлы 7 и на осно.ванин - опорные выступы 8,обеспечивающие 5фиксацию приемной емкости в пазах основаниялотка 2.Сооружение работает слепуюшим образом.Вола поступает в приемную емкостьповходному каналу 4. При заполнении приемной 20емкости происходит частичное гашение энергии,после наполнения приемной емкости 1 вода по.наружным боковым стенкам и торцу емкости 1сливается в лотках 2. Изобретение относится к гидротехническим сооружениям, преимущественно мелиоративным и может быть использовано для сопряжения напорных трубопроводов с открытыми оросительными каналами.Известны сопрягшие водоприемную е1), 21Недостатками известных сопрягаюших сооружений являются значительные размеры отводного лотка и то, что гашение энергии в водоприемной емкости приводит к разрушению отводного лотка.Целью изобретения является упрошение конструкции и повышение надежности сооружения.Это достигается тем, что в предлагаемом сооружении водоприемная емкость выполнена объемной и установлена в лотке с обратным уклоном, причем емкость снабжена профильной перегородкой, образующей входной канал и придонный выход. аюшие сооружения, включаюмкость и отводной лоток Водоприемная емкость имеет сливное отвертие. оковые стенки водоприемной емкости вы1, Сопрягающее сооружение оросительнойсети, включающее водоприемную емкость и от.водной лоток, о т л и ч а ю щ е е с я тем, что,с целью упрощения конструкции и повыщення 5надежности, водоприемная емкость установленав:.отке с обратным уклоном, причем емкость Составитель Е, СолдатоваТехред З.фанта Корректор ЕЛукач Редактор Л. Батанова Заказ 5330/3 Тираж 755 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раущская наб., д, 4/5Филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 3Применение предлагаемого сопрягаюшего сооружения позволяет улучщить гац ение энергии без разрушения отводного логка и беэ увеличения его размеров за счет неоднократного изме. нения направления потока, а также упрощает строительство эа счет автономного изготовления приемных емкостей и несложности монтажа,Формула изобретения 685218снабжена профильной перегородкой, образующейвходной канал и придонный выход.2. Сооружение по п,1, о т л и ч а ю щ е е с ятем, что водоприемная емкость имеет спивноеотверстие.3. Сооружение по и 1, о т л и ч а ю щ е е .с я тем, что боковые стенки водоприемной ем.кости выполнены сходящимися по направлениювыхода из лотка.10 Источники информации, принятые во внимание нри экспертизе1. Коваленко П, И Тугай А. М. "Мелиора.тивные гидротехнические сооружения", "Будивельник", 1974, с. 90.2, Чертеж Тидрант - водовыпуск во временный ороситель" ин, Иф 43598, Минводхоз УССР,
СмотретьЗаявка
2629012, 27.04.1978
ГОРБ СЕРГЕЙ ИВАНОВИЧ
МПК / Метки
МПК: A01G 25/00
Метки: горба, оросительной, сети, сооружение, сопрягающее
Опубликовано: 15.09.1979
Код ссылки
<a href="https://patents.su/2-685218-sopryagayushhee-sooruzhenie-orositelnojj-seti-s-gorba.html" target="_blank" rel="follow" title="База патентов СССР">Сопрягающее сооружение оросительной сети с. горба</a>
Способ выполнения лотка водосбросного сооружения
Номер патента: 1165735
Опубликовано: 07.07.1985
Автор: Илюшин
МПК: E02B 8/02
Метки: водосбросного, выполнения, лотка, сооружения
