Генератор импульсов

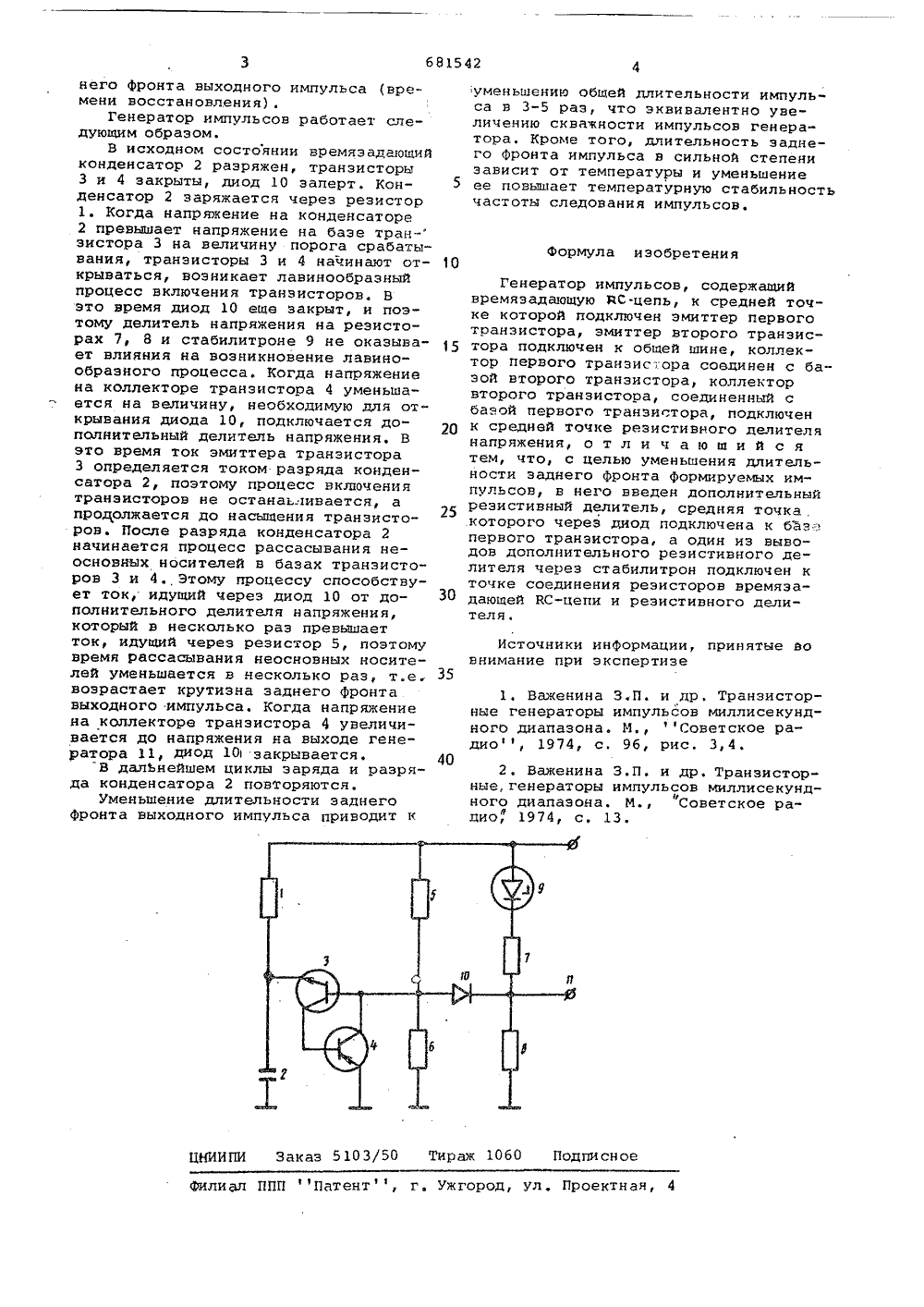

щ 681542 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 1501.76 (21) 2314535/18-21 Союз Советских Социалистических РеспубликгН 03 К 3/02 с присоединением заявки Йо Государственный комитет СССР но делам изобретений и отнрытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики, телемеханики и вычислительной техники.Известен генератор импульсов, содержаший времяэадающую НС-цепь, реЗистивный делитель напряжения, транзисторы, диоды и конденсатор 11.Однако такой генератор сложен.Известен также генератор импульсов, содержащий времязадаюшую ВС- цепь, резистивный делитель напряжения и два транзистора 121 .Целью изобретения является уменьшение длительности заднего фронта формируемых импульсов.Это достигается тем, что в генера,тор импульсов, содержащий времяэадашую ВС-цепь, к средней точке которой подключен эмиттер первого транзистора, эмиттер второго транзистора подключен к общей шине, коллектор первого транэистора соединен с базой второго транзистора, коллектор второго транзистора, соединенный с базой первого транзистора, подключен к средней точке резистивного делителя напряжения, введен дополнительный резистивный делитель, средняя точка которого через диод подключена к базе первого транзистора, а один из выводов дополнительного реэистивного делителя через стабилитрон подключен к точке соединения резисторов времяэадаюшей ВС-цепи и реэистивного делителя.На чертеже показана принципиальная электрическая схема генератора импульсовГенератор импульсов состоит из времяэадаюших резистора 1 и конденсатора 2, транзисторов 3 и 4 разного типа проводимости, делителя напряжения на резисторах 5 и 6, дополнительного делителя напряжения на резисторах 7 и 8, стабилитрона 9, диода 10 и выходной шины 11,Величины резисторов 5-8 выбирают так, чтобы в исходном состоянии (когда транзисторы 3 и 4 закрыты) диод 10 был заперт небольшим напряжением (0,5-1,0 В), Величину резисторов 5 и 6 выбирают такой, чтобы обеспечить необходимую температурную стабильность напряжения срабатывания эквивалента однопереходного транзистора, Величину резисторов 7 и 8 выбирают из условия необходимой крутизны зад681542 Формула изобретения 10 ЦНИИ ПИ Заказ 5 10 3/50 Тираж 1060 Подпи сн оеФилиал ППП Патент , г. Ужгород, ул. Проектная, 4 него фронта выходного импульса (времени восстановления).Генератор импульсов работает следующим образом.В исходном состоянии времяэадающий конденсатор 2 разряжен, транзисторы 3 и 4 закрыты, диод 10 заперт. Конденсатор 2 заряжается через резистор 1. Когда напряжение на конденсаторе 2 превышает напряжение на базе тран- зистора 3 на величину порога срабатывания, транзисторы 3 и 4 начинают открываться, возникает лавинообразный процесс включения транзисторов, В это время диод 10 еще закрыт, и поэтому делитель напряжения на резисторах 7, 8 и стабилитроне 9 не оказывает влияния на возникновение лавинообразного процесса, Когда напряжение на коллекторе транзистора 4 уменьшается на величину, необходимую для открывания диода 10, подключается дополнительный делитель напряжения. В это время ток эмиттера транзистора 3 определяется током разряда конденсатора 2, поэтому процесс включения транзисторов не останаыивается, а продолжается до насыщения транзисторов. После разряда конденсатора 2 начинается процесс рассасывания неосновиых носителей в базах транзисторов 3 и 4. Этому процессу способствует ток, идущий через диод 10 от дополнительного делителя напряжения, который в несколько раэ превышает ток, идущий через резистор 5, поэтому время рассасывания неосновных носителей уменьшается в несколько раз, т.е. возрастает крутизна заднего Фронта выходного импульса. Когда напряжение на коллекторе транзистора 4 увеличивается до напряжения на выходе генератора 11, Диод 10 закрывается,В дальйейшем циклы заряда и разряда конденсатора 2 повторяются.Уменьшение длительности заднего Фронта выходного импульса приводит к уменьшению обшей длительности импульса в 3-5 раэ, что эквивалентно увеличению скважности импульсов генератора. Кроме того, длительность заднего фронта импульса в сильной степенизависит от температуры и уменьшение 5 ее повышает температурную стабильностьчастоты следования импульсов. Генератор импульсов, содержащийвремязадающую йС-цепь, к средней точке которой подключен эмиттер первоготранзистора, эмиттер второго транзис тора подключен к общей шине, коллектор первого транзис:ора соединен с базой второго транзистора, коллекторвторого транзистора, соединенный сбазой первого транзистора, подключен 20 к средней точке резистивного делителянапряжения, о т л и ч а ю ш и й с ятем, что, с целью уменьшения длительности заднего Фронта Формируемых импульсов, в него введен дополнительныйреэистивный делитель, средняя точка .которого через диод подключена к баз-первого транзистора, а один из выводов дополнительного резнстивного делителя через стабилитрон подключен кточке соединения резисторов времяэадающей кС-цепи и резистивного делителя. Источники информации, принятые вовнимание при экспертизе 1. Важенина З,П. и др, Транзисторные генераторы импульсов миллисекундного диапазона, М., Советское радио, 1974, с, 96, рис. 3,4.402. Важенина З.П. и др. Транзисторныегенераторы импульсов миллисекундного диапазона. М., Советское радио 1974, с. 13.
