Аппарат для электроприварки проволочных барашков к рогулькам ватеров мокрого прядения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 68071
Автор: Емелин
Текст

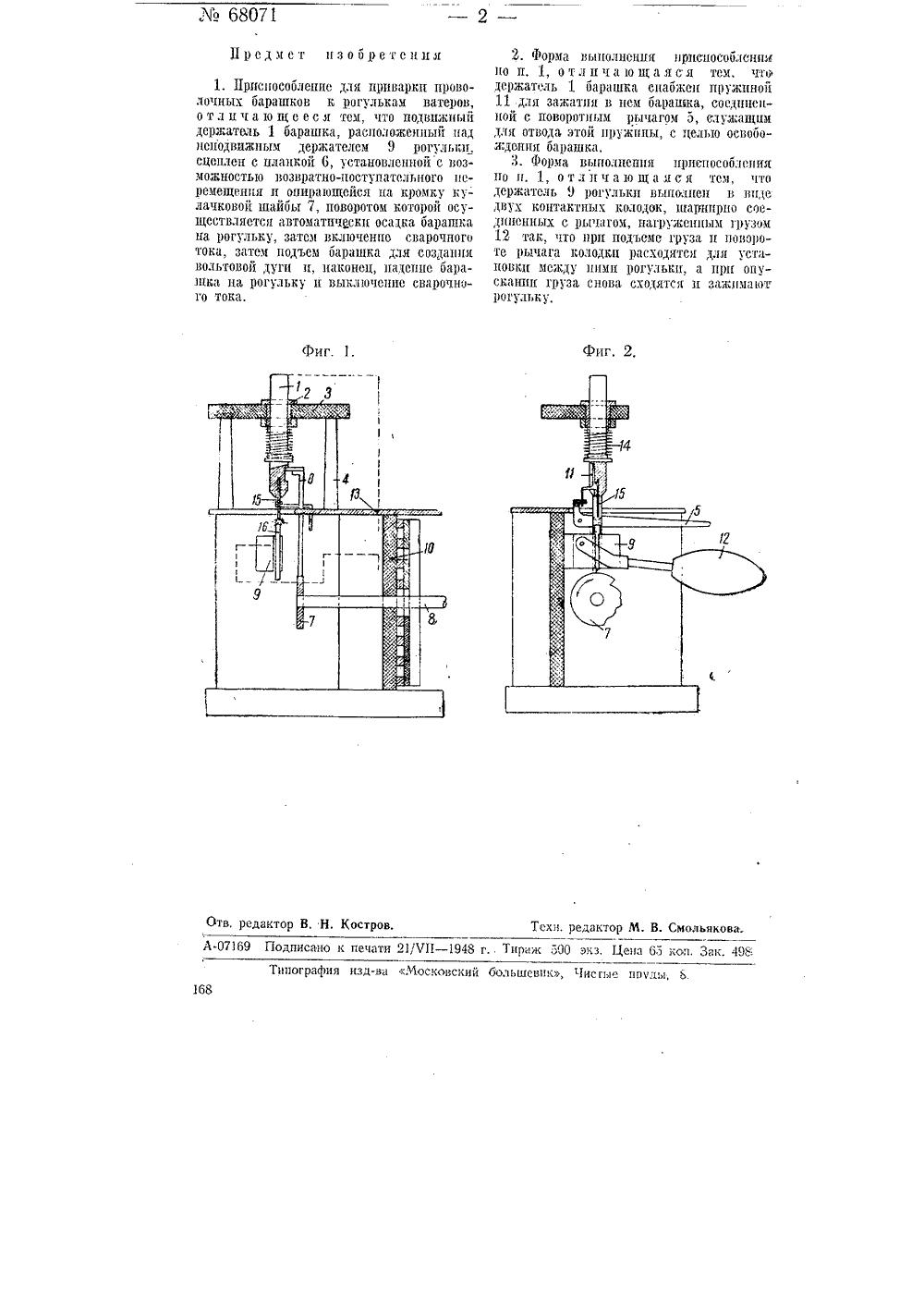

ласс ИЗОБРКТК У СВИДЕТЕЛЬСТВУ И А О регистрировано в Бгоро изобретений Госплана СССР Емелин ТРОПРИВАРКИ ПРОВОЛОЧНЫХ БА М ВАТЕРОВ МОКРОГО ПРЯДЕНИЯ Ш АППАРАТ ДЛЯ ЭЛ К РОГУЛЪаявлено 28 декабря 1940 года в Наркокгтекстнлв за М 1349/39023 Опубликовано 31 марта 1947 года До недавнего времени проволочныс барашки крепились к рогулькам ватеров мокрого прядения посредством горячейг пайки оловом, на что тратилось бодьшое количество цветных металлов (олова п медной проволоки). В последнее время медную нроводоку стали заменять железной, по припаять ее к рогудькам ле удавалось, Попытки осуществлять крепление барашка к рогульке прп помощи электросварки вручную также оказа.тгпсь нвудачнымп, так как сварщику очень трудно приварить проволоку к центру рогульки.Пастоящсс изобретение дает возможность малоква;г)гг 1)ггг 1 ированному рабочему приваривать проволочные барашки к рогулькам ватероь.На чертеже фпг. 1 н 2 схематически изображают в двух проекциях предлагаемое п 1 шспособденпс.Держатель 1 прпвариваемой к рогульке проволоки 15 имеет направлгцощую втулку 2, которая монтпрована на мраморной панели 3, закрепленной на стойках 4,Ддя осущсствденп сварки через электрическое сопротивление, в зависимости от тодщнны проволоки н сорта рогульки, устанавдпвается сила тока 35 - 50 ампер. Ток через сопротивление поступает на двухподюеный выключатель, монтировенный на мраморной панели 10. Выключагель перед началом подъема планки 6 посредством кулачковой шайбы 7 находится в вык)поченном подожени. Планка 6 опирается на выступ кулачковой пгайбы 7, сидящей на валике 8.Проволока 15 ддя барашка рогудьк)г вставляется в держатель 1 путем отжатия пружины 11 рычагом 5 прн обесточенном положении.Посдс установки проводокп подъемом груза 12 разводят зажим держатетя 9, в который вставляется ножка 16 рогудьки. Прп опускании груза рогулька идотно прилсгаст к проволоке.Для производства, процесса сварки рукоятку на вадике 8 поворачивают против часовои стрелки па полный оборот. Пр)г этом держатель. под действием пружины 14, опускается вниз, чем создается лучший контакт рогудькп с ироводокой. Затем выключатель включает ток на держатель п рогульку, а кудачковая шайба 7, через посредство подъемной планки 6, поднимает держатель в высшее положение, в результате чего образуется разрыв между рогулькой и )ьроводокой. Это влечет за собой возбуждение вольтовой дуги, расплавляющей концы проволоки 15 и ножки 16 рогульки. Вольтова дуга поддерж)гвастся в теченпс 1,5 - 2 секунд, после чего кудачковая шайба 7 заставляет держатель с проволокой упасть па рогудьку; выключатель выключает ток и процесс сварки завершается.68071 Прсдмст изооретсиия Фиг. 2,Фиг. 1. Отв, редактор В, Н. Костров, Техн. редактор М. В. Смольякова 07169 Подписано к печати 21/И 1 - 1948 г. Тирак 500 акз. Цена 6 д коп. Зак. 498 Типография Московский большевик, Чнсгые пвчд.ь ь 6 1. Прттсттособлспттс для приварки проволочных барашков к рогулькам ватеров, отличающееся том, что подвттжттт,ттт держатоль 1 барашка, расположенный цад неподвижным держателем 9 рогульттт, сцсплсн с планкой 6, установленнойс возможностью возвратно-поступательного перемещения и опирающейся ца кромку кулачковой шайбы 7, поворотом которой осуществляется автоматптссктт осадка барашка на рогульку, затсм вктточентто сварочного тока, затем подъем бараитка для создания волттовой дугц и, наконец, тттдсттцс барашка на рогульку и выключение сварочного тока,2. Форма ишолисция ттрттсттособ;тсттти ио и, 1, отличатощаяся тем, что дсржатсль 1 оарашка снабжен пружиной 11 для зажатца в нем баращка, соединенной с пово 1)отцым 1 тычагом 5, служащизт для отвода этой пружины, с цельто освооождония оарашка,3. Фо 1)ма вьшолиснття приспособления цо и. 1, отличающаяся том, что держатель 9 рогульки вьтпктттен в втце двух контактных колодок, шарнирно соединенных с рычагом, нагружсттттттм грузом 12 так, что при подъсмс груза и повороте 1)ычага колодки расходятся для установки дтсжду ними рогульки, а при опусканшт груза снова сходятся и зажимавтт 1 тогутьку,
СмотретьЗаявка
1349, 28.12.1940
Емелин Н. В
МПК / Метки
МПК: B23K 11/04
Метки: аппарат, барашков, ватеров, мокрого, проволочных, прядения, рогулькам, электроприварки
Опубликовано: 01.01.1947
