Аппарат для проведения процессов в кипящем слое

Номер патента: 676315

Авторы: Графман, Луговский, Моисеенко

ZIP архив

Текст

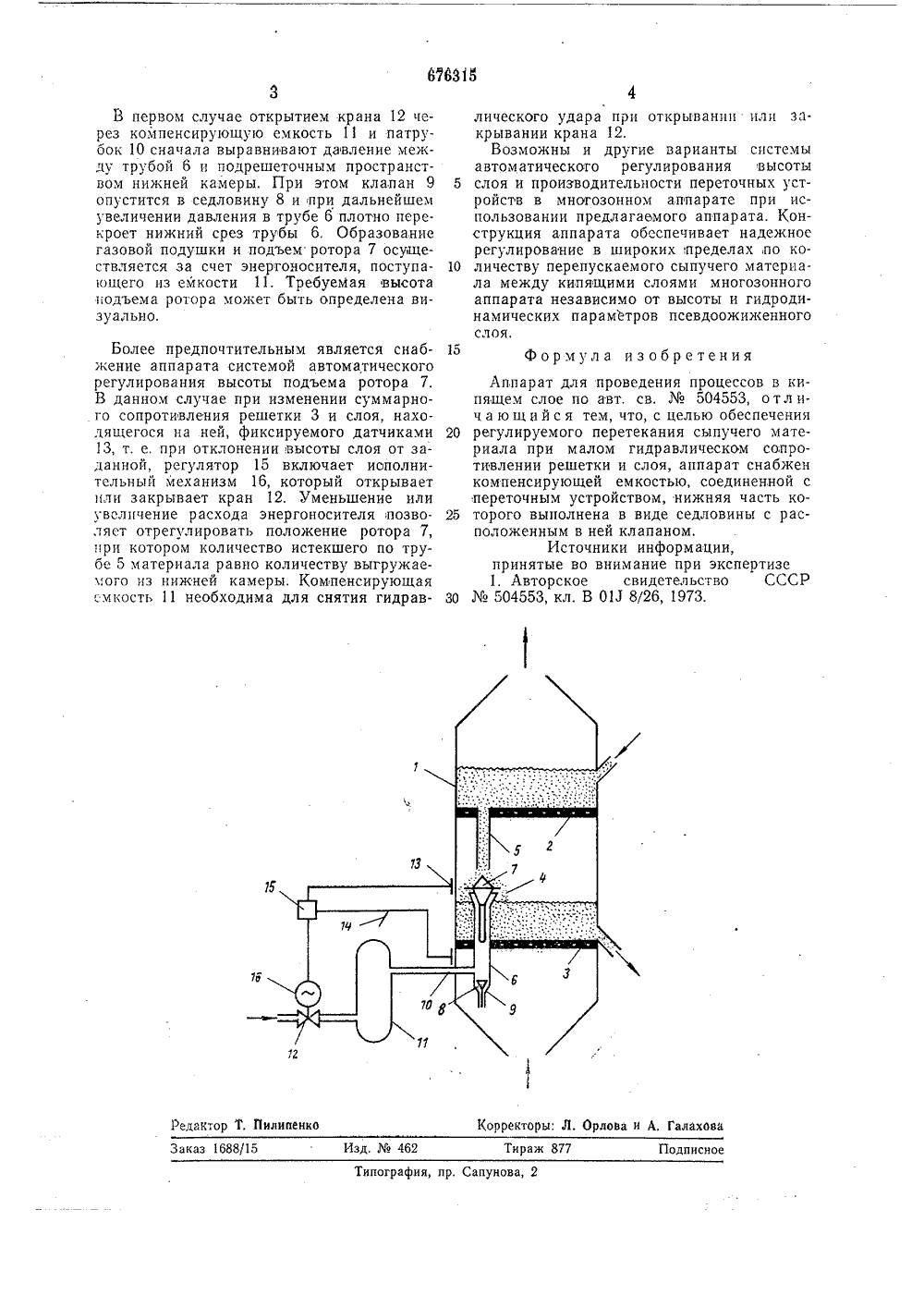

О П И С А й И Е 1 и 1676315ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республикпо делам изобретен и открытий(71) Заявитель Н, Т, Моисеенко, С. М.Донецкий филиал Всесоюзногоктного института по очисткеи использованию вторичных эмет(54 АРАТ ДЛЯ ПРОВЕДЕНИ В КИПЯЩЕМ СЛОЕ ЕССОВ Изобретение относится к технике псевдо.-. ожижения сыпучих материалов газами в многоступенчатых аппаратах и может быть использовано при проведении тепло- и массообменных процессов в химической. и других отраслях промышленности.Известен аппарат для проведения процессов в кипящем слое, который содержит корпус, газораспределительную решетку и переточное устройство, выполненное в виде вертикальных соосных труб, нижняя из которых в верхней части снабжена раструбом, в котором помещен ротор, снабженный хвостовиком с центрирующими упорами, причем труба с ротором закреплена в газо- распределительной решетке, нижний конец которой размещен в подрешеточном про-. странстве 111.Недостатком известного аппарата для ведения процессов в кипящем слое является то, что при значительном уменьшении гидравлического сопротивления решетки и слоя не обеспечивается регулирование перетекания сыпучего материала из верхней камеры аппарата в нижнюю из-за малого давления газа, воздействующего на ротор.Целью изобретения является обеспечение регулируемого перетекания сыпучего материала при малом гидравлическом сопвотивГрафман и И. Л. Луговский научно-исследовательского и проехнологических газов, сточных вод нергоресурсов предприятий черной ллургии ленин решетки и кипящего слоя, расположенного на ней.Г 1 оставленная цель достигается тем, чтоаппарат снабжен компенсирующей емко стью, соединенной с переточным устройством, нижняя часть которого выполнена в виде седловины с расположенным в ней клапаном,На чертеже показан двухступенчатый ап парат с устройством для перепускания сыпучего материала.Аппарат состоит из корпуса 1, газораспределительных решеток 2 и 3, переточного устройства 4, выполненного в виде сливной 15 трубы 5 и соосно с ней установленной трубы 6 с ротором 7 и снабженной в нижней .своей части седловиной 8 с клапаном 9.Труба 6 в точке, расположенной выше клапана 9, соединена посредством патрубка 10 20 с компенсирующей емкостью 11, котораячерез запорный кран 12 подключена к магистрали энергоносителя (сжатого воздуха).Кроме того, аппарат снабжен датчиками 13 давления, импульсными линиями 14, регу лятором 15 расхода энергоносителя, реверсивным исполнительным механизмом 16.Регулирование перетекания обрабатываемого материала может осуществляться в ручном и автоматическом режимах.едактор Т. Пилипенк Заказ 1688/1 ипографии,Сапунов В первом случае открытием крана 12 через компенсирующую емкость 11 и патрубок 10 сначала выравнивают давление между трубой 6 и подрешеточным пространством нижней камеры. При этом клапан 9 5 опустится в седловину 8 и при дальнейшем увеличении давления в трубе 6 плотно перекроет нижний срез трубы 6, Образование газовой подушки и подъем ротора 7 осуществляется за счет энергоносителя, поступа ющего из емкости 11. Требуемая высота подъема ротора может быть определена визуально. Более предпочтительным является снаб жение аппарата системой автоматического регулирования высоты подъема ротора 7. В данном случае при изменении суммарного сопротивления решетки 3 и слоя, находящегося на ней, фиксируемого датчиками 20 13, т. е. при отклонении высоты слоя от заданной, регулятор 15 включает исполнительный механизм 16, который открывает или закрывает кран 12, Уменьшение или увеличение расхода энергоносителя позво ляет отрегулировать положение ротора 7, ирн котором количество истекшего по трубе 5 материала равно количеству выгружае- :ого из нижней камеры. Компенсирующая смкость 11 необходима для снятия гидрав лического удара при открывании или за. крывании крана 12.Возможны и другие варианты системы автоматического регулирования высоты слоя и производительности переточных устройств в многозонном аппарате при использовании предлагаемого аппарата. Конструкция аппарата обеспечивает надежное регулирование в широких пределах по количеству перепускаемого сыпучего материала между кипящими слоями многозонного аппарата независимо от высоты и гидродинамических параметров псевдоожиженного слоя,Формула изобретения Аппарат для проведения процессов в кипящем слое по авт. св.504553, отлич а ю щ и й с я тем, что, с целью обеспечения регулируемого перетекания сыпучего материала при малом гидравлическом сопротивлении решетки и слоя, аппарат снабжен компенсирующей емкостью, соединенной с переточным устройством, нижняя часть которого выполнена в виде седловины с расположенным в ней клапаном,Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР504553, кл. В 015 8/26, 1973.

Смотреть

Заявка

2327574, 11.02.1976

ДОНЕЦКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНОГО ИНСТИТУТА ПО ОЧИСТКЕ ТЕХНОЛОГИЧЕСКИХ ГАЗОВ, СТОЧНЫХ ВОД И ИСПОЛЬЗОВАНИЮ ВТОРИЧНЫХ ЭНЕРГОРЕСУРСОВ ПРЕДПРИЯТИЙ ЧЕРНОЙ МЕТАЛЛУРГИИ

МОИСЕЕНКО НИКОЛАЙ ТИХОНОВИЧ, ГРАФМАН СЕМЕН МИХАЙЛОВИЧ, ЛУГОВСКИЙ ИЛЬЯ АЛЕКСЕЕВИЧ

МПК / Метки

МПК: B01J 8/26

Метки: аппарат, кипящем, проведения, процессов, слое

Опубликовано: 30.07.1979
