Приемник акустического давления

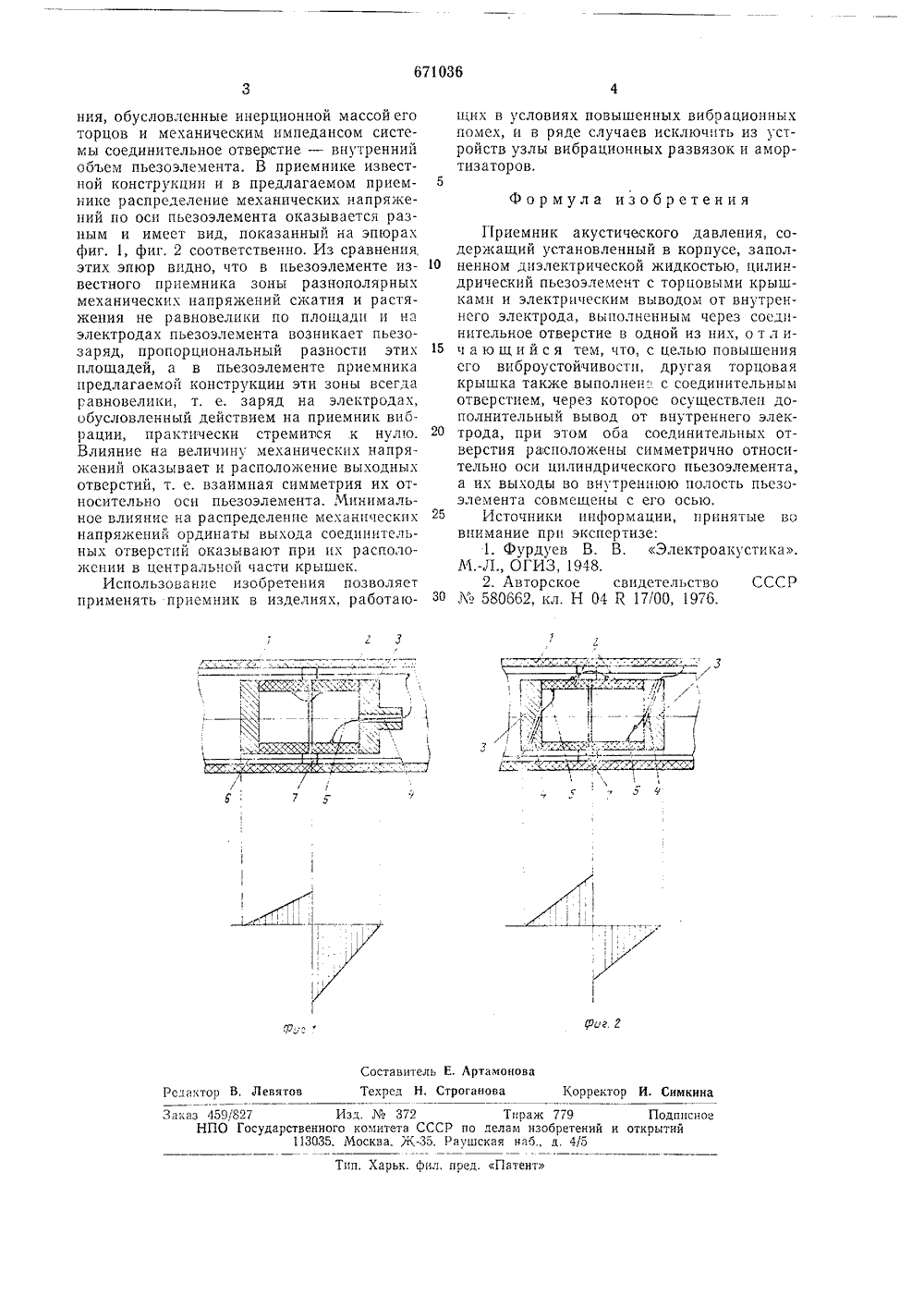

О П И С А- Н И Е 6710 З 6ИЗОБРЕТЕНИЯ Союз Советских Социалистичееких Республик(45) Дата опубликования описания 02.07.79 сударстоеииыи кемите(54) ПРИЕМНИК АКУСТИЧ ГО ДАВЛЕНИ Изобретение относится к области технической акустики или гидроакустики для регистрации и измерения акустического давления в условиях действия вибрационной помехи. 5Известны конструкции приемников акустического давления (Ц, в которых используется устройство воздушной или жидкостной компенсации с соединительными отверстиями, через которые внутренний объем приемника сообщается с внутренним объемом компенсатора или с внешней средой.Наиболее близким по технической сущности к предложенному является приемник акустического давления, содержащий установленный в корпусе, заполненном диэлектрической жидкостью, цилиндрический пьезоэлемент с торцовыми крышками и электрическим выводом от внутреннего электрода, выполненным через соединитель О нос отверстие в одной из них 2.Недостатком указанного приемника является его низкая устойчивость к вибрационным помехам.Цель изобретения - повышение вибро устойчивости приемника.Это достигается тем, что вторая торцовая крышка пьезоэлемента выполнена с соединительным отверстием, через которое осуществлен дополнительный вывод от внут- зо реннего электрода, прп этом соедпнптсльные отверстия в обеих крышках расположсны симметрично относительно оси цилиндрического пьезоэлемента, а их выходы во внутреннюю полость пьезоэлемента совмещены с его осью.На фиг. 1 изображен известный приемник; на фиг. 2 - предлагаемый приемник с эпюрами распределения в пьезоэлементе механических напряжений, вызванных вибрациями.Предлагаемый приемник содержит герметичный корпус 1, внутри которого размещен цилиндрический пьезоэлемент 2, с торцовымп крышками 8. Обе торцовые крышки в предлагаемом приемнике выполнены идентично. Каждая из нпх имеет соединительные отверстия 4, через которые выполнен вывод проводов 5 к внешнему монтаж 1 6. В предложенном приемнике цсчтры соединительных отверстий со стороны внутренней поло:тп пьезоэлемента совмещены с осью приемника. Пьезоэлемент связан с корпусом приемника через элемент крепления 7, расположенный в поперечной плоскости симметрии пьезоэлемента.При действии на приемник вибрации, в частности, в осевом направлении в пьезоэлементе возникают механические напряжсставитель Е. Артамоновакред Н. Строганова Корректор И. Симкина евятов сдакгор каз 459/827 НПО Гос Изд.372 Тираж 779 Подписноественного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-З 5, Раушская наб., д. 4/5 Тпп, Харьк. фил. пред. Патент ния, обусловленные инерционной массой его торцов и механическим импедансом системы соединительное отверстие - внутренний объем пьезоэлемента. В приемнике известной конструкции и в предлагаемом приемнике распределение механических напряжений по оси пьезоэлемента оказывается разным и имеет вид, показанный на эпюрах фиг. 1, фиг. 2 соответственно. Из сравнения, этих эпюр видно, что в пьезоэлементе известного приемника зоны разнополярных механических напряжений сжатия и растяжения не равновелики по площади и на электродах пьезоэлемента возникает пьезозаряд, пропорциональный разности этих площадей, а в пьезоэлементе приемника предлагаемоп конструкции эти зоны всегда равновелики, т, е. заряд на электродах, обусловленный действием на приемник вибрации, практически стремися к нулю. Влияние на величину механических напрягкений оказывает и расположение выходных отверстий, т. е. взаимная симметрия их относительно оси пьезоэлемента. Минимальное влияние на распределение механических напрягкений ординаты выхода соединительных отверстий оказывают при их распологкении в центральной части крышек.Использование изобретения позволяет применять приемник в изделиях, работаюгцих в условиях повышенных вибрационных помех, и в ряде случаев исключить из устройств узлы вибрационных развязок и амортизаторов.Формула изобретения Приемник акустического давления, содержащий установленный в корпусе, запол пенном диэлектрической жидкостью, цилиндрический пьезоэлемент с торцовыми крышками и электрическим выводом от внутреннего электрода, выполненным через соединительное отверстие в одной из них, о т л и ч а ю щ и й с я тем, что, с целью повышенияего виброустойчивостп, другая торцовая крышка также выполнен с соединительным отверстием, через которое осуществлен дополнительный вывод от внутреннего элек трода, при этом оба соединительных отверстия расположены симметрично относительно оси цилиндрического пьезоэлемента, а их выходы во внутреннюю полость пьезоэлемента совмещены с его осью.25 Источники информации, принятые вовнимание прп экспертизе:1. Фурдуев В. В, Электроакустика.М.-Л., ОГИЗ, 1948.2. Авторское свидетельство СССР ЗО М 580662, кл. Н 04 К 17/00, 1976.
