Устройство обнаружения паразитной модуляции вершины импульсных сигналов

Номер патента: 671022

Авторы: Литвинов, Чернояров

ZIP архив

Текст

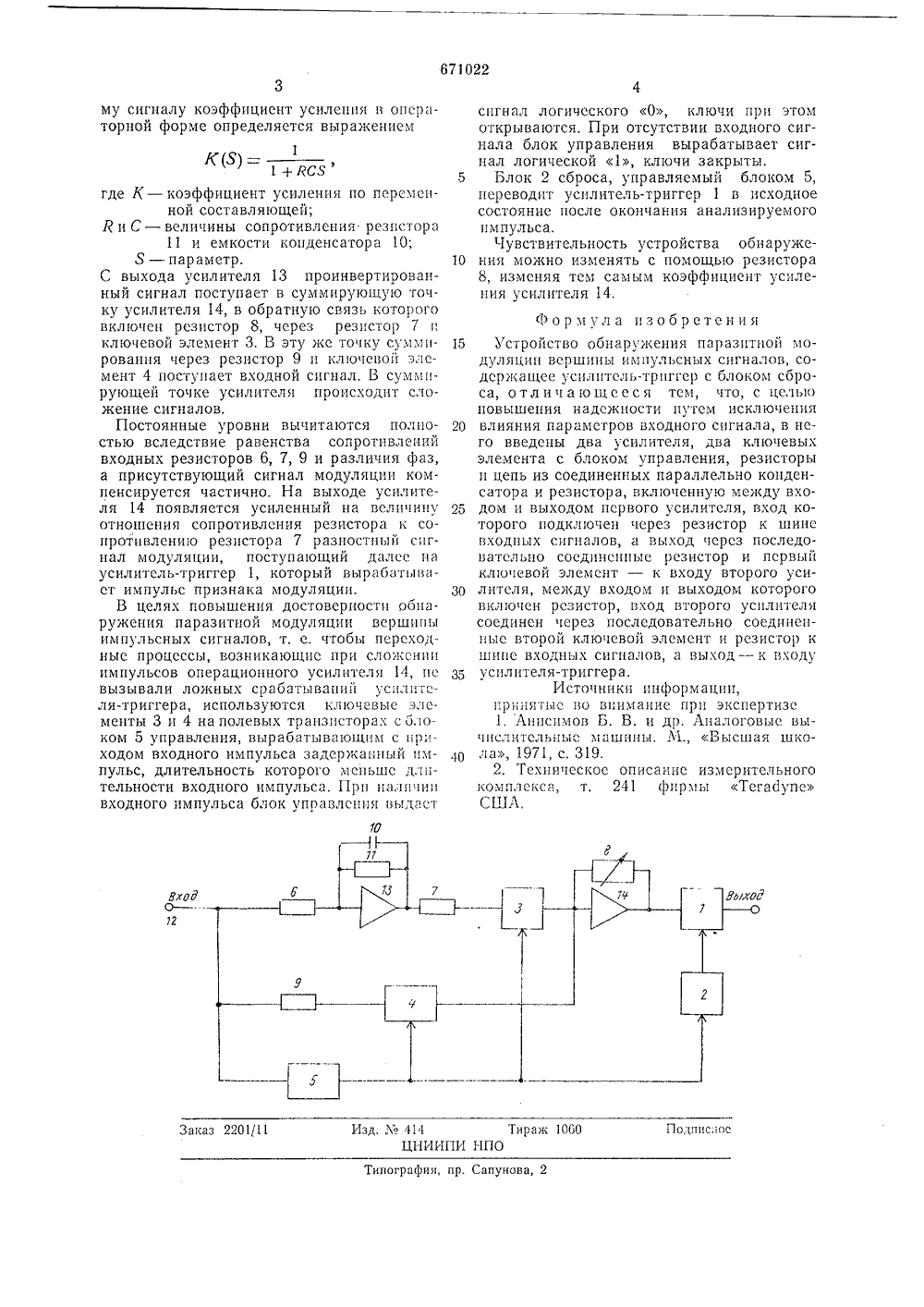

пщ 671022 ОПИСАНИЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикприсоединением заявк Государственнын комитет(43) Опубликова СССР па делам изобретений и открытий(088.8) 5) Дата опублико тя описания 30.06.7 72) Авторы изобретения Ф. Чернояров(54) УСТРОЙСТВО ОБНАРУЖЕНИЯ ПАРАЗИТНОЙ МОДУЛЯЦИИ ВЕРШИНЫ ИМПУЛЬСНЫХ СИГНАЛО имеет недостаточлияния параметров Предлагаемое устройство обнаружения паразитной модуляции вершины импульсных сигналов предназначено для использования в области радиоэлектронной техники, в частности в измерительных установках, например, при контроле параметров полупроводниковых приборов.Известно устройство, содержащсс два канала, один из которых выполнен в виде инерционного усилителя, другой - в виде резистора, причем выходные сигналы обоих каналов суммируются на операционном усилителе 11 .Известное устройство способно оперировать только с гармоническими сигналами.Известно устройство обнаружения паразитной модуляции вершины импульсных сигналов, содержащее усилитель-триггер с блоком сброса 2.Указанное устройствоную надежность из-за ввходного сигнала,Цель изобретения - повышение надежности путем исключения влияния параметров входного сигнала.Для достижения указанной цели в устройство обнаружения паразитной модуляции вершины импульсных сигналов, содержащее усилитель-триггер с блоком сброса, введены два усилителя, два ключевых элемента с блоком управления, резисторы ицепь из соединенных параллельно конденсатора и резистора, включенную между входом и выходом первого усилителя, вход ко 5 торого подключен через резистор к шиневходных сигналов, а выход через последовательно соединенные резистор и первыйключевой элемент - к входу второго усилителя, между входом и выходом которого10 включен резистор. Вход второго усилителясоединен через последовательно соединенные второй ключевой элемент и резистор кшине входных сигналов, а выход - к входуусилителя-триггера.16 На чертеже представлена функциональная схема устройства,Устройство содержит усилитель-триггер1, блок 2 сброса, ключевые элементы 3 п 4,блок 5 управления, резисторы 6 - 9, цепь изсоединенных параллельно конденсатора 10и резистора 11, шины 12 входных сигналов,усилители 13 и 14.Работает устройство следующим обраВходной сигнал поступает через резистор6 на вход усилителя 13, в обратную связькоторого включена ЛС-цепь пз резистора11 и конденсатора 10. Коэффициент усиления усилителя 13 по постоянной составля 30 ющей равен минус единица. По перемсннозаход Пояпис,Изд. М 414 Тирак 106 ЦНИИПИ НПО Заказ 2201/1 ипографии, пр. Сапунова, 2 му сигналу коэффициент усиления в опсраторной форме определяется выражением где К - коэффициент усиления по переменной составляющей;Л н С - величины сопротивления резистора11 и емкости конденсатора 10;5 - параметр.С выхода усилителя 13 проинвертированный сигнал поступает в суммирующую точку усилителя 14, в обратную связь которого включен резистор 8, через резистор 7 и ключевой элемент 3. В эту же точку суммирования через резистор 9 и ключевой элемент 4 поступает входной сигнал. В суммирующей точке усилителя происходит сложение сигналов,Постоянные уровни вычитаются полностью вследствие равенства сопротивлений входных резисторов б, 7, 9 и различия фаз, а присутствующий сигнал модуляции компенсируется частично. На выходе усилителя 14 появляется усиленный на величину отношения сопротивления резистора к сопротивлению резистора 7 разностный сигнал модуляции, поступающий далее па усилитель-триггер 1, который вырабатывает импульс признака модуляции.В целях повышения достоверности обнаружения паразитной модуляции вершины импульсных сигналов, т. е. чтобы переходныс процессы, возникающие при слокснпп импульсов операционного усилителя 14, пс вызывали ложных срабатываний усилителя-триггера, используются ключевыс элементы 3 и 4 на полевых транзистора.; с блоком 5 управления, вырабатывающим с пр а- ходом входного импульса задержанный импульс, длительность которого меньше длительности входного импульса. Прп наличии входного импульса блок управления выдаст сигнал логичсского О, ключи при этомоткрыва 1 отся. При отсутствии входного сигнала блок управления вырабатывает сигнал логической 1, ключи закрыты.5 Блок 2 сброса, управляемый блоком 5,переводит усилитель-триггер 1 в исходноесостояние после окончания анализируемогоимпульса,Чувствительность устройства обнаруже 10 ния можно изменять с помощью резистора8, изменяя тем саым коэффициент усиления усилителя 14. Формула изобретения 15 Устройство обнаружения паразптной модуляции вершины импульсных сигналов, содсржащее усилитель-триггер с блоком сброса, отличающееся тем, что, с целью повышения надежности путем исключения 20 влияния параметров входного сигнала, в него введены два усилителя, два ключевых элемента с блоком управления, резисторы и цепь из соединенных параллельно конденсатора и резистора, включенную между вхо дом и выходом первого усилителя, вход которого подключен через резистор к шине входных сигналов, а выход через последовательно сосдинснныс резистор и первый ключевой элемент - к входу второго усиЗ 0 литсля, между входом и выходом котороговключен резистор, вход второго усилителя соединен через последовательно соединенные второй ключевой элемент и резистор к шипе входных сигналов, а выход - к входу З 5 усилителя-триггера.Источники информации,прпнятыс во Внимание прп экспе 1)тизс 1, Лнпспмов Б. В. и др. Лналоговые вычпслитсльпыс машины, М., Высшая школа, 1971, с, 319.2, Техническое описание измерительногокомплекса, т. 241 фирмы Тсгадупе СШЛ.

Смотреть

Заявка

2353072, 12.04.1976

ПРЕДПРИЯТИЕ ПЯ Р-6707

ЧЕРНОЯРОВ ВЯЧЕСЛАВ ФИРСОВИЧ, ЛИТВИНОВ ВИКТОР МАКСИМОВИЧ

МПК / Метки

МПК: H03K 5/20

Метки: вершины, импульсных, модуляции, обнаружения, паразитной, сигналов

Опубликовано: 30.06.1979
