Способ искусственного регулирования влагосодержания в грунтах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 66419
Автор: Черкасов
Текст

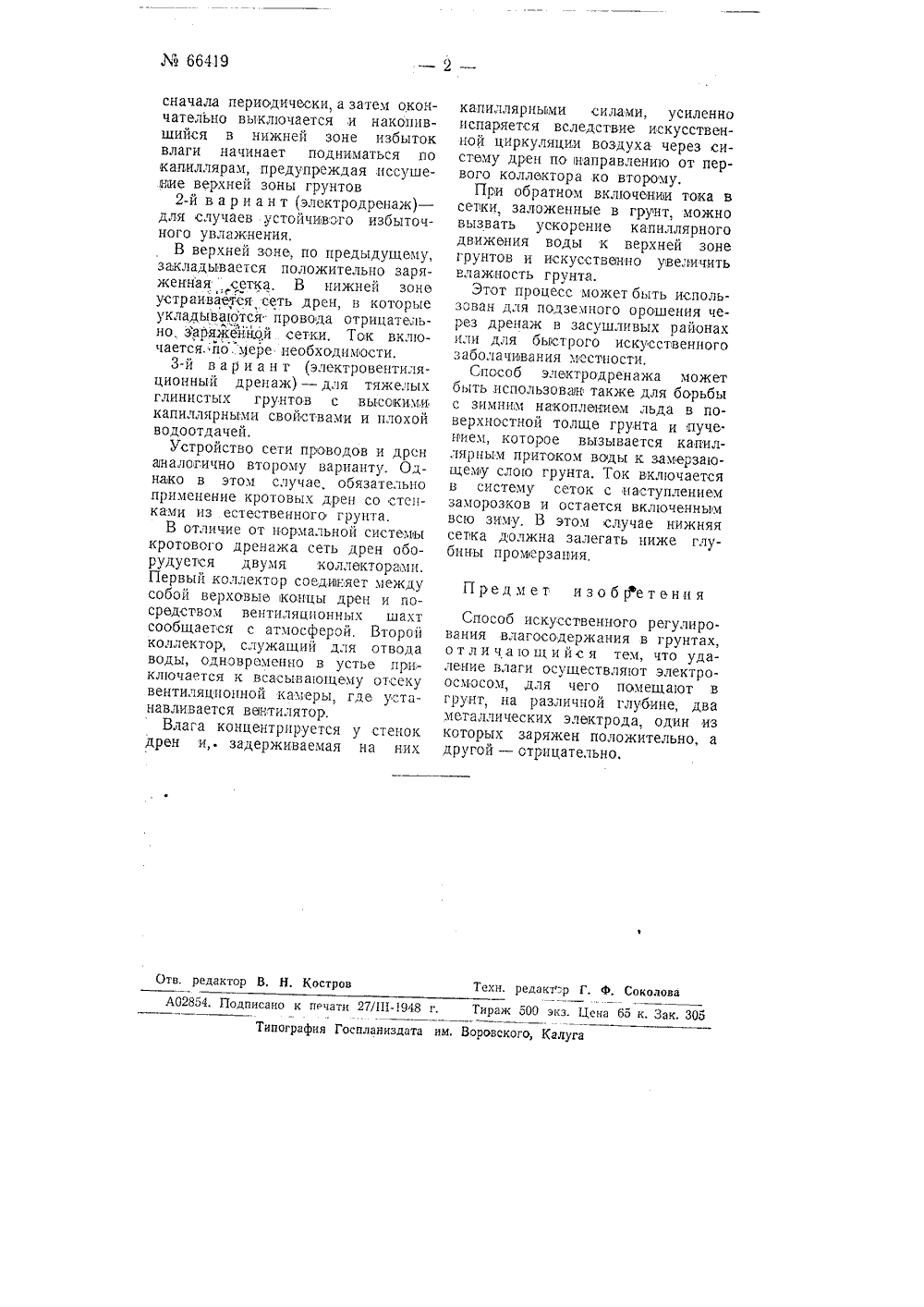

М 66419 Предмет изобрветения Спосоо искусственного регулирования влагосодержания в грунтах, отличающийся тем, что удаление влаги осуществляют электроосмосом, для чего помещают в грунт, на различной глубине, два металлических электрода, один из которых заряжен положительно, а другой - отрицательно,Отв. редактор В. Н. Костров Техн, редактор Г. Ф. Соколова А 02854. Подписано к печати 27/11-1948 г. Тираж 500 экз. Цена 65 к. Зак. 30 о Типография Госплаииздата им. Воровского, Калуга сначала периодически, а затем окончательно выключается ,и накопившийся в нижней зоне изоыток влаги начинает подниматься по капиллярам, предупреждая иссушевие верхней зоны грунтов2-й в а р и а н т (электродренаж) - для случаев устойчивого избыточного увлажнения.В верхней зоне, по предыдущему, закладывается положительно заряженная сетка, В нижней зоне устраивается сеть дрен, в которые укладываются провода отрицательно. заряженной сетки. Ток включается.йо мере необходимости.3-й в а р и а н т (электровентиляционный дренаж) - для тяжелых глинистых грунтов с высокими капиллярными свойствами и плохой водоотдачей,Устройство сети проводов и дрсн аналогично второму варианту. Однако в этом случае, обязательно применение кротовых дрен со стенками из естественного грунта.В отличие от нормальной системы кротового дренажа сеть дрен оборудуется двумя коллекторами. Первый коллектор соедзняет между собой верховые концы дрен и посредством вентиляционных шахт сообщается с атмосферой. Второй коллектор, служащий для отвода воды, одновременно в устье при, - ключается к всасывающему отсеку вентиляционной камеры, где устанавливается вентилятор,Влага концентрируется у стенок дрен и,задерживаемая на них капиллярными силами, усиленно испаряется вследствие искусственной циркуляции воздуха через систему дрен по направлению от первого коллектора ко второму.При обратном включении тока в сеточки, заложенные в грунт, можно вызвать ускорение капиллярного движения воды к верхней зоне грунтов и искусственно увеличить влажность грунта.Этот процесс может быть использован для подземного орошения через дренаж в засушливых районах или для быстрого искусственного заболачивания местности.Способ электродренажа может быть использован также для борьбы с зимним накоплением льда в поверхностной толще грунта и пуче. нием, которое вызывается капиллярным притоком воды к замерзающему слою грунта. Ток включается в систему сеток с наступлением заморозков и остается включенным всю зиму, В этом случае нижняя сеточка должна залегать ниже глубины промерзания.
СмотретьЗаявка
8332, 09.09.1943
Черкасов И. И
МПК / Метки
МПК: E02D 3/12
Метки: влагосодержания, грунтах, искусственного
Опубликовано: 01.01.1946
Код ссылки
<a href="https://patents.su/2-66419-sposob-iskusstvennogo-regulirovaniya-vlagosoderzhaniya-v-gruntakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ искусственного регулирования влагосодержания в грунтах</a>
Установка для термического укрепления верхнего слоя грунта
Номер патента: 1350223
Опубликовано: 07.11.1987
Автор: Варламов
МПК: E01C 21/02
Метки: верхнего, грунта, слоя, термического, укрепления
...воздуха, проходящего . по змеевику 25, расположенному в задней части камерь 1 9, В конце последней расположены отверстия 26, объединенные коробом 27, по которому отсасываемые горячие газы подаются вентилятором 28 через трубопровод 29 к распределителям газового потока 18,На камере 9 обжига установлен компрессор 30, а позади нее - вибрационный каток 31.Установка работает следующим образом.При движении установки верхний слой грунта срезается режущим оборудованием 3 и транспортером 4 подается к гранулятору 7. Во время срезки и транспортирования грунта происходит его обогащение различными добавками, поступающими из бункеров 6 с помощью форсунок 5, установленных по всему пути перемещения грунта. Из гранулятора 7 грунт в виде гранул...
Устройство для снятия верхнего слоя грунта
Номер патента: 1392210
Опубликовано: 30.04.1988
Автор: Ткач
Метки: верхнего, грунта, слоя, снятия
...а также .Пя очт; ткн;ор)ж -НЫ.С ПОКС)ЬТИЙЦель изобретения - поь еци(3 ПРОИЗВОДИтЕ:ИЦОСти И т ЛДС:.:КЦОС тпработ.а чертеже и 30 брсжецо 7(: рой 1 3,Оби ВидУстройство содержьт блрлбл . 1,закреплетный в:есущей рлм 2, )(тВсей ВнРИНРЙ ГОНРТ)хнОГти олглба н; 1 В РЛДИЛ)НО ОСЕЫХ П:О(.КОсТ 51 Х 3;К -Р ЕПЛЕ 11 Ы ) Л 3110 МЕ ;)О Р Л(.ПО)(Р 111 С.Грунтозлборные;ря.Оугс)лИ 1 1,т).1Б пазах между ножами )(13 е (.ьГ)УНТОВтТЛСКИВЛВи(П:1 ЛЦКИ -) )ЛЦки 2 подпружинены в рсдисс.цонлц -равлеции к центру блрлблл 1 11-) у.тт -нами 5, БарабанОхвачен(с т. сН -занцым с рамой 2 и по).д 1,);1.:нл,",Г:и:1КРОНШтЕйцаМИ б КОЖУХОМ 7, Л,т ИЛ. Ь - 2цых кроцштейцах Я закреп;е. Но;рз -нОЙ нож 9 с: 130 зможцостю )сщсцин С ПЕ)С.КрЬТИЕМ 131 у рст(НСЙ Г,)1(рх 1...
Установка для укрепления верхнего слоя грунта
Номер патента: 992644
Опубликовано: 30.01.1983
Автор: Варламов
МПК: E01C 21/02
Метки: верхнего, грунта, слоя, укрепления
...под углом 3045 в плане. Сзади катков 11 поперекпродольной оси установки размещенвторой вибрационный уплотнительвиброкаток 12, к которому примыкаеттеплоизоляционное ограждение 13 ввиде теплоизолированной плиты с размещенным в ней змеевиком 14 для подо- З 5грева воздуха, подаваемого к сверхзвуковым соплам дренеров 9. По боковым сторонам ограждения 13 имеютсяопущенные вниз ребра 15, которые,врезаясь в грунт, исключают выход 40теплового потока в стороны.На теплоизолированном ограждении13 смонтирован генератор 16 ультразвуковых колебаний,Устройство работает следующим 45образом.В процессе непрерывного движенияшасси 1 режущее оборудование 3 срезает необходимый слой эакрепляемогогрунта, который перемещается далеетранспортером 4 и вновь...
Установка для термического укрепления верхнего слоя грунта
Номер патента: 1010173
Опубликовано: 07.04.1983
Автор: Варламов
МПК: E01C 21/02
Метки: верхнего, грунта, слоя, термического, укрепления
...собой шнековый транспортер 4, форсункк 5 для обогащения грунта пылевидными добавками,поступающими иэ бункеров б для хранения этих добавок, Обогащенный грунтподается в гранулятор 7, после которого в виде гранул поступает череззагрузочное отверстие 8 теплоизолированной камеры 9 обжига, имеющейступенчато уменьшающееся сечение повысоте и смонтированные внутри нееисточники нагрева в виде распределителей газового потока 10 с патрубками 11, имеющими отверстия 12 повсей длине, и дренеров 13 с распределительными каналами 14,Дренеры 13 в основании обжигаемого слоя образуют горизонтальнуюдрену 15, по которой перемещаетсявысокотемпературный сверхзвуковойгазовый поток с температурой 10001500 С прк сжигании в них подаваемого под давлением 150-200...
Установка для термического укрепления верхнего слоя грунта
Номер патента: 1321782
Опубликовано: 07.07.1987
Автор: Варламов
МПК: E01C 21/02
Метки: верхнего, грунта, слоя, термического, укрепления
...потока воздуха па ним. Каналы 16 примыкают к тепласборной камере 18 с выходным патрубком 19.Установка работает следующим образам. 5 10 15 20 25 30 35 40 45 В процессе непрерывнога движения шасси 1 режущее оборудование 3 срезает необходимый слой закрепленного грунта, который далее перемешается транспортером 4, вновь укладывается на место в камере 5 обработки и разравнивается с помощью приспособления 6. В процессе этих операций с помощью форсунок , установленных над концами транспортера 4 и над разравнивающим приспособлением 6, вводятся в разрыхленный грунт обогащающие его пылевидные добавки из бункеров 8. После чего грунт уплотняется вибрационным уплотнителем 9 до требуемой технологией укрепления плотности. Затем в подготовленный для...
