Датчик оборотов

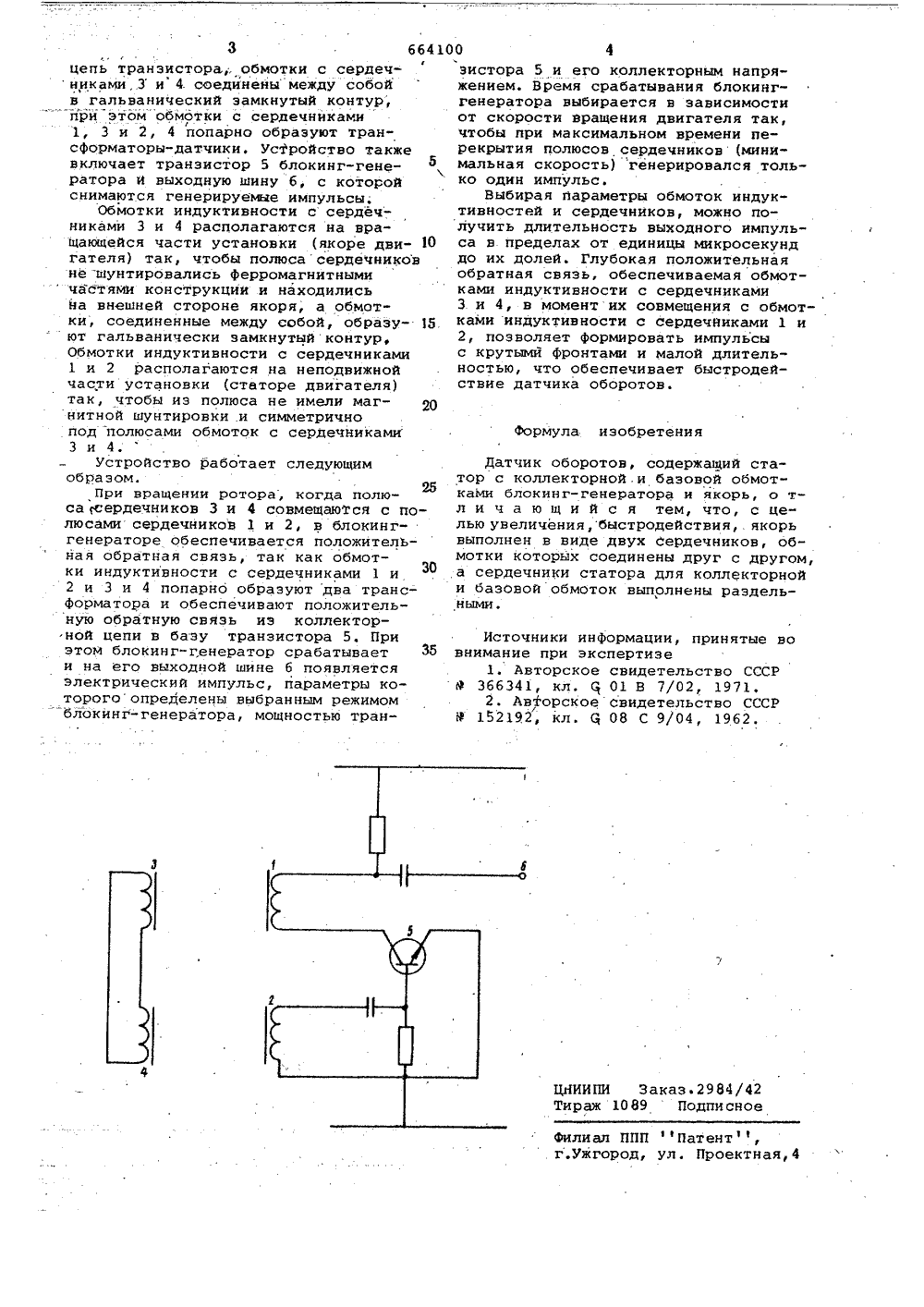

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сфеэ СфветсинкСфцнаанстнч вскиеРесиубее 1664100 К АВТОРСКОМУ СВИ ТЕЛЬСТВУ(22) Заявлено 15,08,77(21) 2522578/18-10с присоединением заявки Но(23) Приоритет -Кг С 1 01 Р 3/48 Государственный коинтет СССР по делам нзобретеннй н открытий(54) длтчик овоРотов1Изобретение относится к бесконтактным датчикам импульсов для определения ирегулирования скорости вращения электродвигателей и может быть использонано во всех установках, оборудовании н приборах, где необходимо получать последовательность электрических импульсов, пропорциональную скорости вращения, а также в качестве конечных переключателей в устройствах перемещения. В настоящее время широко используются датчики оборотов скоростивращения и механических перемещений(13Они, однако, не могут. контролировать число оборотов при больших скоростях механических перемещений.Наиболее близким по техническойсущности к изобретению является индуктивный датчик механических перемещений дискретного действия 2,Датчик выполнен на блокинг-генераторе с дополнителвными обмотками,улучшающими стабилизацию амплитуды иувеличивающими крутизну переднегофронта выходного сигнала независимоот скорости перемещения,Однако в известном индуктивномдатчике большая длительность импульса (порядка 15 мкс) выходного сигнала, обусловленная необходимой массоймагнитопровода и якоря, не позволяетиспользовать его при больших скоростях перемещения, или в малых (пррядка долей микросекунды) временныхинтервалах. К тому же имеет местоповышенный расход энергии на дополнительной обмотке,Целью изобретения является увеличение быстродействия при контролечисла оборотов мощности.) гЭто достигается .тем, что в датчике оборотов, якорь выполнен в видедвух сердечников, обмотки которыхсоединены друг с другом, а сердечники статора для кьллекторной ибазовой обмоток выполнены раздельными.На чертеже дана электрйческаясхема предложенного устройства.Устройство содержит четыре обмотки индуктивности с сердечниками 1,2, 3 и 4, которыевыполнены из пер)аллоя или феррита, включенных слецующим образомт обмотка ссердечником1 - в коллекторную цепь транзистора,обмотка с сердечником 2 - в базовуюФормула изобретения Источники информации, принятые во35 внимание при экспертизе1. Авторское свидетельство СССРУ 366341, кл. Я 01 В 7/02, 1971,2. Авторское свидетельство СССРУ 152192, кл, Я 08 С 9/04, 1962. Заказ. 2984/4289Подпи сное Филиал ПППент ,роектна 3 6641Гсцепь транзистора обмотки с сердечниками,З и 4. соедйненымежду собойв гальванический замкнутый контур,при этом обмотки с сердечниками1, 3 и 2, 4 попарно образуют трансформаторы-датчики. Устройство такжевключает транзистор 5 блокинг-генератора и выходную шину б, с которойснимаются генерируемые импульсы,Обмотки индуктивности с сердечниками 3 и 4 располагаются на вращающейся части установки (якоре дви- Югателя) так, чтобы полюса сердечниковне -шунтировались ферромагнитнымичастями конструкции и находилисьна внешней стороне якоря, а обмотки, соединенные между собой, образу ют гальванически замкнутыйконтур,Обмотки индуктивности с сердечниками1 и 2 располагаются на неподвижнойчасти установки (стеторе двигателя)так, чтобы из полюса не имели маг- рнитной шунтировки .и симметричнопод полюсами обмоток с сердечниками3 и 4.Устройство работает следующимобразом.При вращении ротора, когда полюса сердечников 3 и 4 совмещаются с полюсами сердечников 1 и 2, в блокинггенераторе обеспечивается положительная обратная связь, так как обмотки индуктивности с сердечниками 1 и2 и 3 и 4 попарно образуют два трансформатора и обеспечивают положительную обратную связь из коллекторной цепи в базу транзистора 5. Приэтом блокинг-генератор срабатываети на его выходной шине б появляетсяэлектрический импульс, параметры которогоопределены выбранным режимом блокинг-генератора, мощностью тран 00 4зистора 5 и его коллекторным напряжением. Время срабатывания блокинггенератора выбирается в зависимости от скорости вращения двигателя так, чтобы при максимальном времени перекрытия полюсов сердечников (мини" мальная скорость) генерировался только один импульсВыбирая параметры обмоток индуктивностей и сердечников, можно получить длительность выходного импульса в пределах от единицы микросекунд до их долей. Глубокая положительная обратная связь, обеспечиваемая обмотками индуктивности с сердечниками 3 и 4, в момент их совмещения с обмотками индуктивности с сердечниками 1 и 2, позволяет формировать импульсы с крутымй фронтами и малой длительностью, что обеспечивает быстродействие датчика оборотов. Датчик оборотов, содержащий статор с коллекторной.и базовой обмотками блокинг-генератора и якорь, о тл и ч а ю щ и й с я тем, что, с целью увеличения,быстродействия, якорь выполнен в виде двух Сердечников, обмотки которых соединены друг с другом, а сердечники статора для коллекторной и базовой обмоток выполнены раздельными.
