Формирователь последовательности импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 661745
Авторы: Коломенский, Свирин
Текст

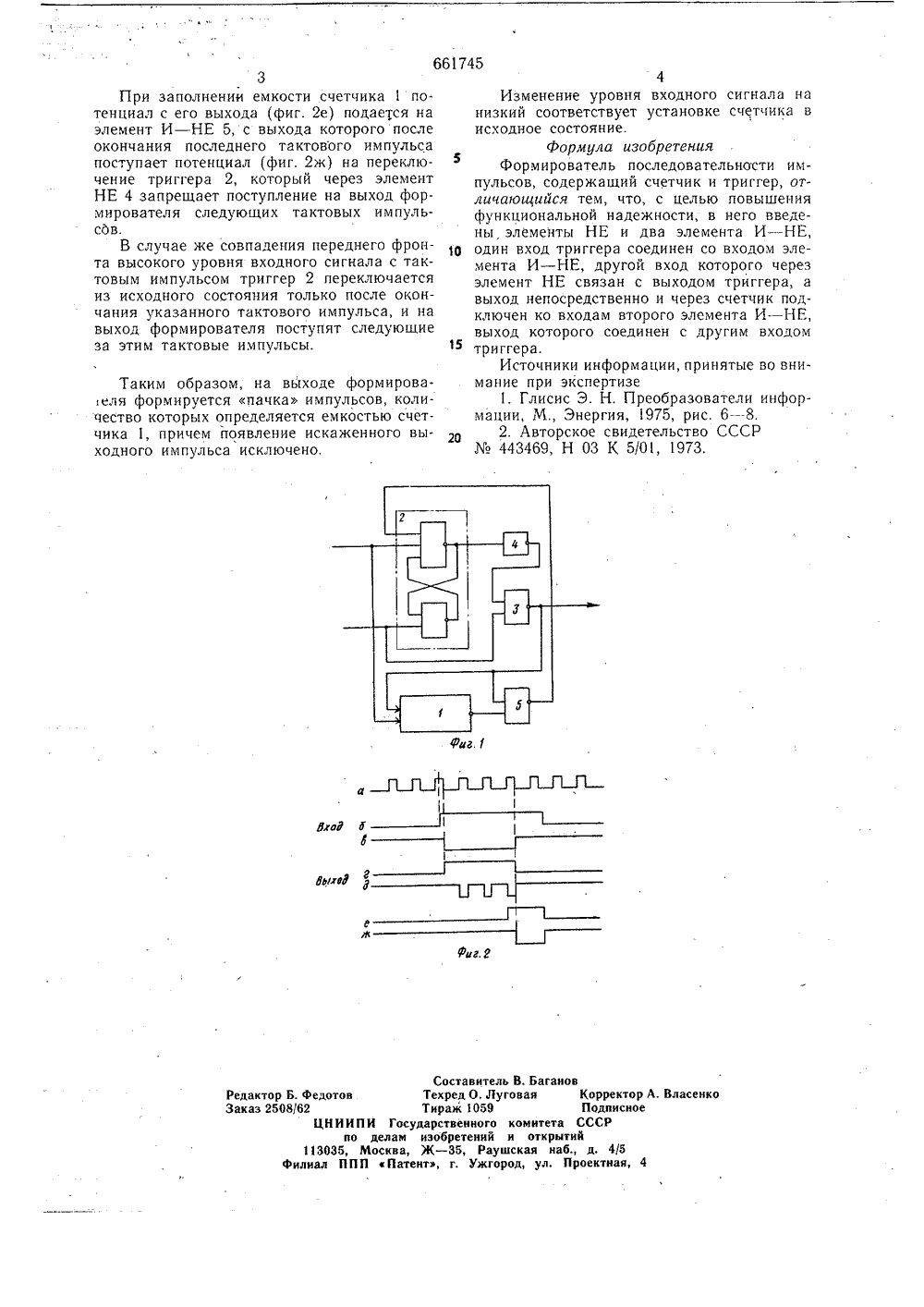

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ рт) Приоритет -Опубликовано 05.05.79, Бюллетень1 асударствеииыи коъет СССР во делам изоорвтвихй и открытий) ФОРМИРОВАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ ИМПУЛЬС форьсов, е 1 и триг.вием входьсы тактоят на вы- И - НЕ 3, тся запреента НЕ 4 яние счетчик я низким уроб), и импул а) не проход ерез элемент орого находявыхода элем В исходное состогер 2 устанавливаютного сигнала (фиг. 2вой частоты (фиг, 2ход формирователяна другом входе котщающий потенциал(фиг. 2 г).При подаче входуровня триггер 2(фиг. 2 д) и на выхо ного сигнала высокого меняет свое состояние е импульсы поступают Е 3 на вход счетчика 1 д формирователя,Изобретение относится к импульсной технике, может быть использовано в устройствах автоматики и вычислительной техники.Известен формирователь последовательности импульсов, сОдержащий триггер, выход которого через элемент совпадения соединен со входом счетчика 1).Этот формирователь имеет на выходе искаженный импульс от неполного наложениястартового и тактового импульсов.Наиболее близок к предлагаемомумирователь последовательности импулсодержащий счетчик и триггер 2).Известное устройство имеет невысокуюфункциональную надежность,Цель изобретения - повышение функциональной надежности устройства,15Указанная цель достигается тем, что вформирователь последовательности импульсов, содержащий счетчик и триггер, введены элемент НЕ и два элемента И - НЕ, одинвход триггера соединен со входом элементаИ - НЕ, другой вход которого через элемент 20НЕ связан с выходом триггера, а выход непосредственно и через счетчик подключен ковходам второго элемента И - НЕ, выход которого соединен с другим входом триггера. На фиг.представлена структурная электрическая схема формирователя последовательности импульсов; на фиг. 2 приведена диаграмма его работы,Устройство содержит счетчик 1 и триггер 2, вход которого соединен со входом элемента И - НЕ 3, другой вход которого через элемент НЕ 4 связан с выходом триггера 2, а выход - непосредственно и через счетчик 1 подключен ко входам элемента И - НЕ 5, выход которого, в свою очередь, соединен с другим входом триггера 2,Устройство работает следующим обра. зом661745 3При заполнении емкости счетчика 1 потенциал с его выхода (фиг. 2 е) подается на элемент И - НЕ 5, с выхода которого после окончания последнего тактового импульса поступает потенциал (фиг, 2 ж) на переключение триггера 2, который через элемент НЕ 4 запрещает поступление на выход формирователя следующих тактовых им пульсдв.В случае же совпадения переднего фронта высокого уровня входного сигнала с тактовым импульсом триггер 2 переключается из исходного состояния только после окончания указанного тактового импульса, и на выход формирователя поступят следующие за этим тактовые импульсы. Таким образом, на выходе формироваеля формируется пачка импульсов, количество которых определяется емкостью счетчика 1, причем появление искаженного выходного импульса исключено. 4Изменение уровня входного сигнала нанизкий соответствует установке счетчика в исходное состояние.формула изобретенияФормирователь последовательности импульсов, содержащий счетчик и триггер, отличающийся тем, что, с целью повышения функциональной надежности, в него введены элементы НЕ и два элемента И - НЕ, 1 О один вход триггера соединен со входом элемента И - НЕ, другой вход которого через элемент НЕ связан с выходом триггера, а выход непосредственно и через счетчик подключен ко входам второго элемента И - НЕ, выход которого соединен с другим входом триггера.Источники информации, принятые во внимание при экспертизе1. Глисис Э. Н. Преобразователи информации, М., Энергия, 1975, рис. 6 - 8.2. Авторское свидетельство СССР443469, Н 03 К 5/01, 1973.
СмотретьЗаявка
2539026, 04.11.1977
ПРЕДПРИЯТИЕ ПЯ А-1001
КОЛОМЕНСКИЙ ВИКТОР АНАТОЛЬЕВИЧ, СВИРИН ВЯЧЕСЛАВ НИКОЛАЕВИЧ
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, последовательности, формирователь
Опубликовано: 05.05.1979
