Устройство для формирования сигналов изображения и звукового сопровождения

Номер патента: 660300

Авторы: Глазман, Файнштейн

ZIP архив

Текст

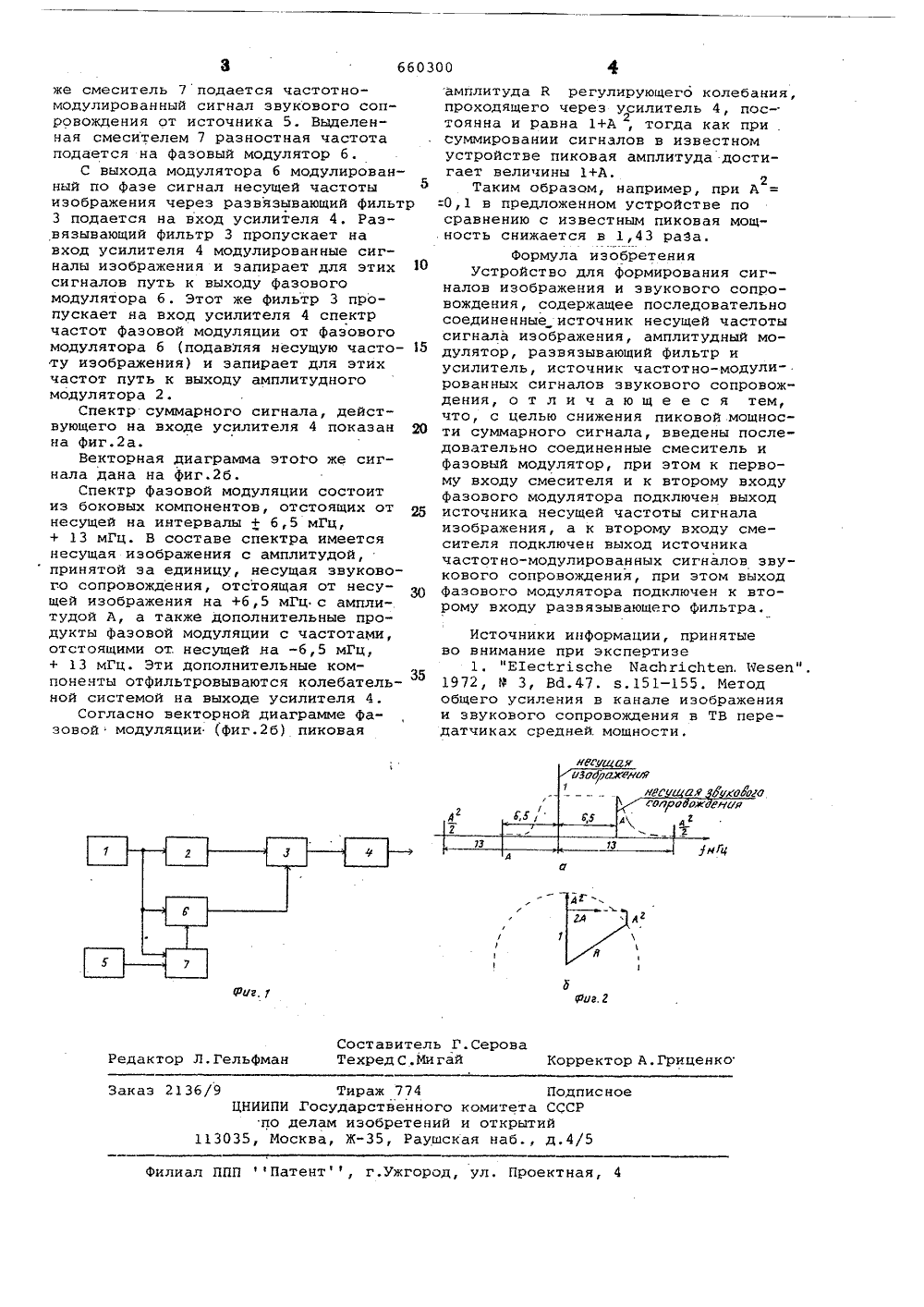

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саоз Советских Соцнапнстнческнх Республик(51) М. Кл. Н 04 И 5/38 Государственный комитет СССР но делам изобретений и открытийДата опубликования описания 30,04.79(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛОВ ИЗОВРАЖЕНИЯ И ЗВУКОВОГО СОПРОВОЖДЕНИЯИзобретение относится к радиотехнике и может использоваться в телевизионных передатчиках.Известно устройство для формирования сигналов изображения и звукового сопровождения, содержащее последовательно соединенные источник несущей частоты сигнала изображения, амплитудный модулятор, раэвязывающий фильтр и усилитель, через развяэывающий10 фильтр включен источник частотно-модулированных сигналов звукового сопровождения 1) .Однако в известном устройстве значительна величина пиковой мощности 15 суммарного сигнала изображения и звукового сопровождения.Цель изобретения - снижение пиковой мощности суммарного сигнала,Для этого в устройство для формирования сигналов изображения и звукового сопровождения, содержащее последовательно соединенные источник несущей частоты сигнала изображения, амплитудный модулятор, развязывающий фильтр и усилитель, источник частотно- модулированных сигналов звукового сопровождения, введены последовательно соедиченные смеситель и фазовый модулятор, при этом к первому входу сме сителя и к второму входу фазовогомодулятора подключен выход источниканесущей частоты сигнала изображения,а к второму входу смесителя подключенвыход источника частотно-модулированных сигналов звукового сопровождения, при этом выход Фазового модулятора подключен к второму вхойу развязывающего фильтра.На фиг,1 изображена структурнаяэлектрическая схема предложенногоустройства, на фиг.2 - диаграммы,поясняющие работу устройства.Устройство содержит источник 1несущей частоты сигнала иэображения,амплитудный:модулятор 2, .развязывающий фильтр 3, усилитель 4, источник5 частотно-модулированных сигналовзвукового сопровождения, фазовыймодулятор 6, смеситель 7.Устройство работает следующимобразом,Несущая частота сигналов изображения от источника 1 поступает в амплитудный модулятор 2, от которого черезразвязывающий фильтр 3 этот сигналпоступает на вход усилителя 4. От источника 1 несущая частота изображенияодновременно поступает на смеситель7 и на фазовый модулятор 6, На тот.Гельфма дак Тираж 774 ИИПИ Государственного к по делам изобретений и Москва, Ж, Раушска36/ Подпимитета СССРоткрытийнаб., д.4/5 Зак 130 ППП Патент, г.Ужгород, ул, Проектная, 4 Фи же смеситель 7 подается частотномодулированный сигнал звукового сопровождения от источника 5. Выделенная смесителем 7 разностная частотаподается на фазовый модулятор б.С выхода модулятора 6 модулированный по фазе сигнал несущей частотыизображения через раэвязывающий фильтр3 подается на вход усилителя 4. Развязывающий фильтр 3 пропускает навход усилителя 4 модулированные сигналы изображения и запирает для этих 10сигналов путь к выходу фазовогомодулятора б. Этот же фильтр 3 пропускает на вход усилителя 4 спектрчастот фаэовой модуляции от фазовогомодулятора 6 (подавляя несущую частоту изображения) и запирает для этихчастот путь к выходу амплитудногомодулятора 2.Спектр суммарного сигнала, действующего на входе усилителя 4 показан 20на фиг.2 а.Векторная диаграмма этого же сигнала дана на фиг.2 б.Спектр фазовой модуляции состоитиэ боковых компонентов, отстоящих отнесущей на интервалы + 6,5 мГц,+ 13 мГц. В составе спектра имеетсянесущая изображения с амплитудой,принятой эа единицу, несущая звукового сопровождения, отстоящая от несу- З 0щей изображения на +6,5 мГц с амплитудой А, а также дополнительные продукты фаэовой модуляции с частотами,отстоящими от. несущей на -6,5 мГц,+ 13 мГц. Эти дополнительные компоненты отфильтровываются колебательной системой на выходе усилителя 4.Согласно векторной диаграмме фазовой модуляции (фиг.2 б) пиковая амплитуда В регулирующего колебания,проходящего через усилитель 4, пос-.тоянна и равна 1+А , тогда как при2суммировании сигналов в известномустройстве пиковая амплитуда достигает величины 1+А,Таким образом, например, при А:0,1 в предложенном устройстве посравнению с известным пиковая мощность снижается в 1,43 раза.Формула изобретенияУстройство для формирования сигналов изображения и звукового сопровождения, содержащее последовательносоединенные источник несущей частотысигнала изображения, амплитудный модулятор, развяэывающий фильтр иусилитель, источник частотно-модулированных сигналов звукового сопровождения, о т л и ч а ю щ е е с я тем,что, с целью снижения пиковой мощности суммарного сигнала, введены последовательно соединенные смеситель ифазовый модулятор, при этом к первому входу смесителя и к второму входуфазового модулятора подключен выходисточника несущей частоты сигналаизображения, а к второму входу смесителя подключен выход источникачастотно-модулированных сигналов звукового сопровождения, при этом выходфазового модулятора подключен к второму входу развязывающего фильтра. Источники информации, принятые во внимание при экспертизе1. "Е 1 ест.г 1 ясЬе Иасйг 1 сМеп, Иеяеп" 1972, Р 3, Вб.47. я.151-155. Метод общего усиления в канале изображения и звукового сопровождения в ТВ передатчиках средней мощности,

Смотреть

Заявка

2132308, 04.05.1975

ПРЕДПРИЯТИЕ ПЯ А-7672

ГЛАЗМАН ЭММАНУИЛ САМУИЛОВИЧ, ФАЙНШТЕЙН АЛЕКСАНДР ЛЬВОВИЧ

МПК / Метки

МПК: H04N 5/38

Метки: звукового, изображения, сигналов, сопровождения, формирования

Опубликовано: 30.04.1979
