Инструмент для экструдирования полых профилей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

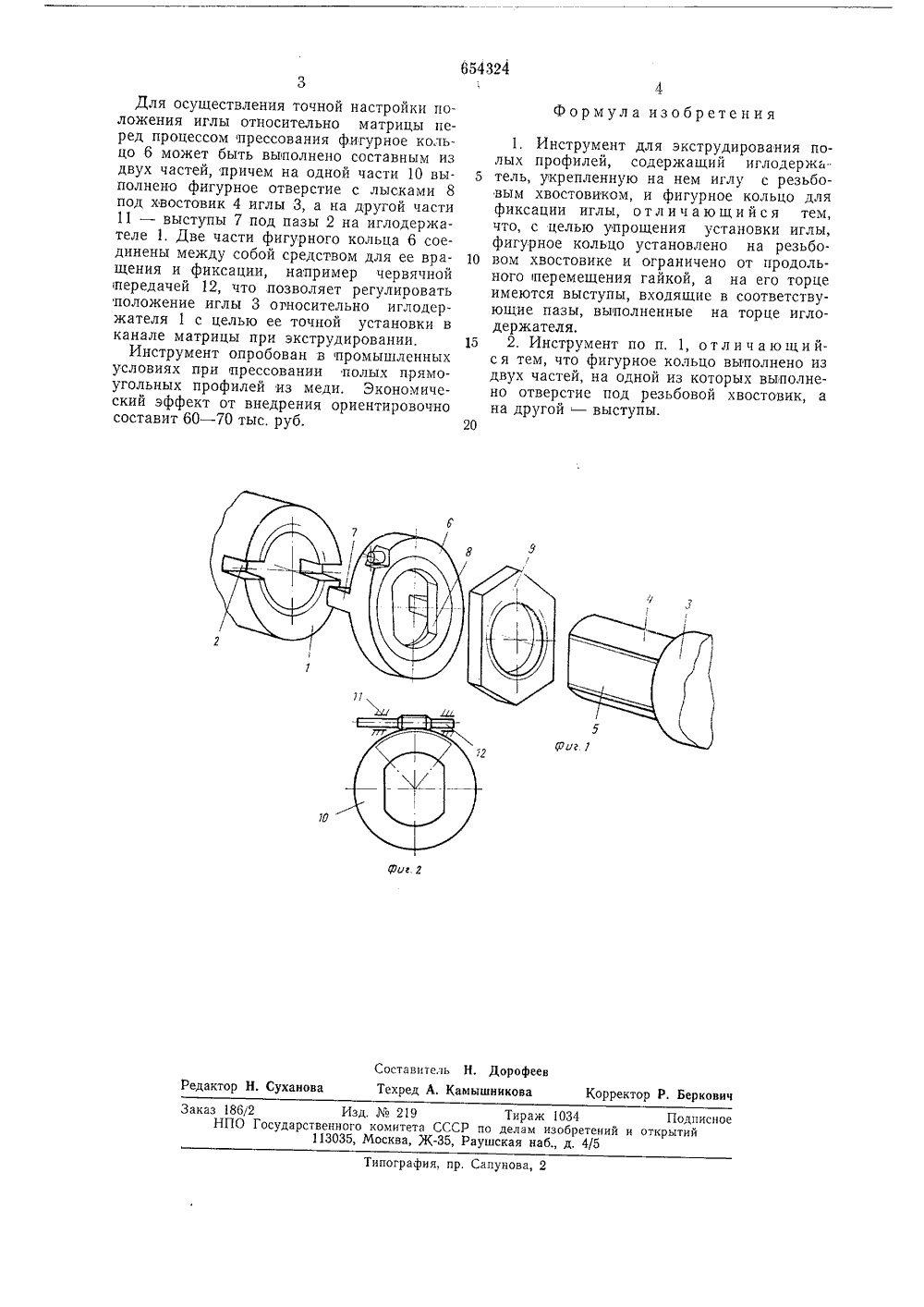

Союз Советских ьоииалистннеских Реслублик) Опубликовано 30.03.79. Б ) Дата опубликования опи летень12я 30,03.79 72) Авторы изобретения н, А. М, Рытиков, Н. И, Касат Р. П, Изаков, Л. Г, Румянцев научно-исследовательский и п тки цветных металлов Гипро ый заочный машиностроитель ин, В. Г. Белов,и Е. П, Ядыкинроектный институветметобработкаый институт) Заявител 1 ОЛЫХ 54) ИНСТИТУТ ДЛЯ ЭКСТРУДИРОВПРОФИЛЕИ Изобретение относится к обработке металлов давлением, в частности к прессовому инструменту для экструдирования.Известен инструмент для экструдирования полых профилей, включающий иглодержатель, укрепленную на нем иглу срезьбовым хвостовиком, и фигурное кольцодля фиксации иглы.Недостатком этого инструмента является то, что точная установка иглы в заданное положение требует болыппх затратручного труда и установки специальныхстопорных средств.Целью изобретения является упрощениеустановки иглы. 15Указанная цель достигается тем, что фигурное кольцо установлено на хвостовикеи ограничено от продольного перемещениягайкой, а на его торце имеются выступы,входящие в соответствующие пазы, выполненные на торце иглодержателя. Кроме того, фигурное кольцо выполнено составнымиз двух частей, на одной из которых выполнено отверстие под резьбой хвостовик,а на другой - выступы, 25На фиг, 1 изображен инструмент в изометрии в разобранном виде; на фиг. 2 -фигурное кольцо для фиксации иглы в поперечном сечении,Инструмент содержит иглодержатель 1 с пазами 2 на торцовой поверхности, вворачиваемую в него иглу 3 с резьбовым хвостовиком 4, на котором выполнены лыски 5, фигурное кольцо 6 с выступами 7, входящими в соответствующие пазы 2 иглодержателя 1, и лысками 8 на внутренней поверхности кольца, сопрягающимися с лысками 5 хвостовика 4.Для поджима фигурного кольца 6 к торцу иглодержателя предназначена гайка 9.Фигурное кольцо 6 может быть выполнено составным из двух частей 10 и 11, одна из которых содержит средство 12 для ее вращения и фиксации.Работа инструмента осуществляется следующим образом.Перед установкой иглы 3 на ее хвостовик 4 наворачивают гайку 9 и насаживают фигурное кольцо 6, При ввертывании иглы 3 в иглодержатель 1 на последнем повороте перемещают вдоль иглы 3 фигурное кольцо 6, при этом выступы 7 последнего сопрягаются с пазами 2 иглодержателя 1. Гайкой 9 промежуточное фигурное кольцо 6 поджимают к торцу иглодержателя 1.Таким образом через промежуточное фигурное кольцо 6 игла 3 надежно и жесткз крепится к иглодержателю 1.. Суханова ктор еркович Заказ 186/2 Изд, Ме 219 Тираж 1034НПО Государственного комитета СССР по делам изобретений113035, Москва, Ж, Раушская наб., д. 4/5 Подписноеткрытии биография, пр. Сапунова, 2 3Для осуществления точной настройки положения иглы относительно матрицы перед процессом прессования фигурное кольцо 6 может быть выполнено составным из двух частей, причем на одной части 10 вы полнено фигурное отверстие с лысками 8 под хвостовик 4 иглы 3, а на другой части 11 - выступы 7 под пазы 2 на иглодержателе 1. Две части фигурного кольца 6 соединены между собой средством для ее вра щения и фиксации, например червячной передачей 12, что позволяет регулировать положение иглы 3 относительно иглодержателя 1 с целью ее точной установки в канале матрицы при экструдировании. 15Инструмент опробован в промышленных условиях при нрессовании полых прямоугольных профилей из меди. Экономический эффект от внедрения ориентировочно составит 60 - 70 тыс, руб. 20 Формула изобретения 1. Инструмент для экструдирования полых профилей, содержащий иглодержа тель, укрепленную на нем иглу с резьбовым хвостовиком, и фигурное кольцо для фиксации иглы, отличающийся тем, что, с целью упрощения установки иглы, фигурное кольцо установлено на резьбовом хвостовике и ограничено от продольного перемещения гайкой, а на его торце имеются выступы, входящие в соответствующие пазы, выполненные на торце иглодержателя.2. Инструмент по п, 1, отли чающийся тем, что фигурное кольцо выполнено из двух частей, на одной из которых выполнено отверстие под резьбовой хвостовик, а на другой - выступы.
СмотретьЗаявка
2533981, 17.10.1977
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СПЛАВОВ И ОБРАБОТКИ ЦВЕТНЫХ МЕТАЛЛОВ "ГИПРОЦВЕТМЕТОБОРАБОТКА", ВСЕСОЮЗНЫЙ ЗАОЧНЫЙ МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
ШЕВАКИН ЮРИЙ ФЕДОРОВИЧ, РЫТИКОВ АЛЕКСАНДР МИХАЙЛОВИЧ, КАСАТКИН НИКОЛАЙ ИВАНОВИЧ, БЕЛОВ ВЯЧЕСЛАВ ГЕОРГИЕВИЧ, РАШАП АЛЕКСАНДР МАКСОВИЧ, РУМЯНЦЕВ ЛЕОНИД ГРИГОРЬЕВИЧ, ЯДЫКИН ЕВГЕНИЙ ПАВЛОВИЧ, ИЗАКОВ РАФАИЛ ПАВЛОВИЧ
МПК / Метки
МПК: B21C 25/04
Метки: инструмент, полых, профилей, экструдирования
Опубликовано: 30.03.1979
Код ссылки
<a href="https://patents.su/2-654324-instrument-dlya-ehkstrudirovaniya-polykh-profilejj.html" target="_blank" rel="follow" title="База патентов СССР">Инструмент для экструдирования полых профилей</a>
