Способ определения масштаба осциллограммы давления объемной машины

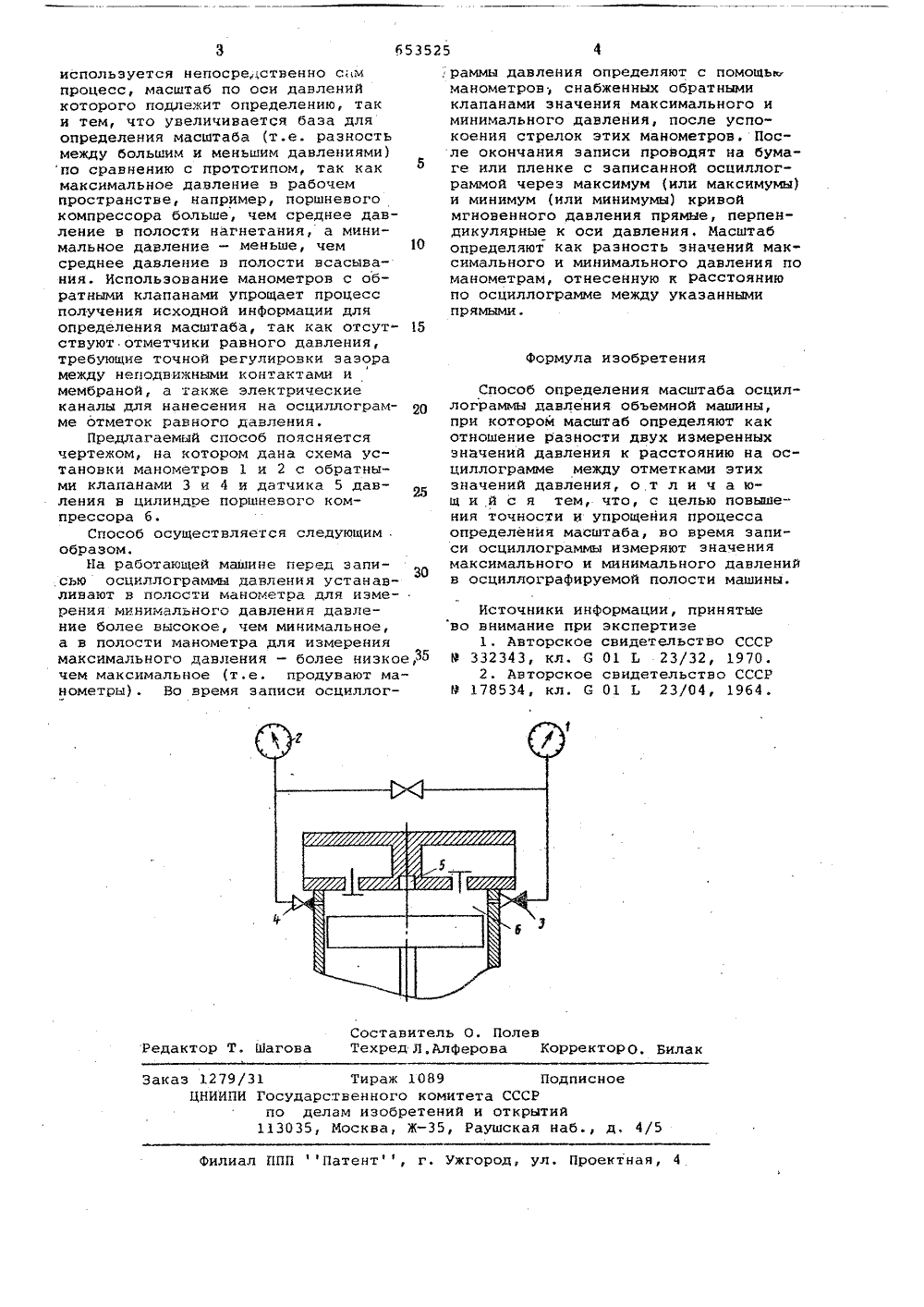

4 ОП ИКАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОЯУ СВИДЕТЕЛЬСТВУСоюз Севетскмв Социал истичесинк РЕСПУбаИК(23) Приоритет С 01 Ь 23/32 Государстаеииый комитет СССР по делам изобретений и открытийДата опубликовании описании 2503.79(72 Автор изобретении В.П, Ядров Всесоюзный научно-исследовательский и конструкторско- технологический институт компрессорного машиностроения 54) СПОСОБ ОПРЕДЕЛЕНИЯ МАСШТАБА ОСЦИЛЛОГРАММЫ ДАВЛЕНИЯ ОБЬЕМНОЙ МАШИНЫ Изобретение относится к техникеиндицирования объемных машин и можетбыть использовано для определениямасштаба.по оси давления при получении осциллограммы давления рабочегопроцесса поршневых компрессоров.Известны способы определения масштаба осциллограммы по оси давленияпри индицировании объемных машин 1).Наиболее близким по техническойсущности и достигаемому результатук изобретению является способ определения масштаба осциллограммы давления объемной машины, при котороммасштаб определяют как отношениеразности, двух измерений значений давления с расстояния на осциллограммемежду отметками этих значений давления 23,По этому способу масштаб определяют путем сравнения мгновенного значения измеряемого давления с известным противодавлением. При этом уста"навливают, например в полостях всасывания и нагнетания ступени поршневого компрессора отметчики равногодавления, которые отмечают моментыравенства давлений в этих полостяхдавлению во время рабочего процессав цилиндре компрессора. Усредненное давление во всасывающей и нагнетательной полости измеряется манометрами. Масштаб давлений определяется как разность между давлениями в полости нагнетания и всасывания, деленная на расстояние между отметками равного давления на осциллограмме.Использование этого способа усложняется применением отметчиков равного давления. Точность определения масштаба понижена как за счет погрешности, вносимой наличием отметчиков равного давления, так и эа счет того, что база определения масштаба на осциллограмме (расстояние на осциллограмме между отметками, равенство., давления в цилиндре и в нагнетательной и всасывающей полостях) меньше расстояний между максимальным и минимальным давлением по осциллограмме.Для повышения точности определения масштаба и упрощения процесса его определения во время записи осциллограммы измеряют значения максимального и минимального давлений в осциллографируемой полости машины.Разность этих измеренных давлениИ используют для определения масштаба. Повышение точности достигается тем, что для получения исходных данных653525 Формула изобретения Составитель О. ПолевТехред Л,Алферова КорректорО. Билак Редактор Т. Шагова Заказ 1279/31 Тираж 1089 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 используется непосре,ственно с,м процесс, масштаб по оси давлений которого подлежит определению, так и тем, что увеличивается база для определения масштаба (т.е. разность между большим и меньшим давлениями) по сравнению с прототипом, так как максимальное давление в рабочемпространстве, например, поршневого компрессора больше, чем среднее давление в полости нагнетания, а минимальное давление - меньше, чем 10 среднее давление в полости всасывания. Использование манометров с обратными клапанами упрощает процесс получения исходной информации для определения масштаба, так как отсут ствуют отметчики равного давления, требующие точной регулировки зазора между неподвижными контактами имембраной, а также электрические каналы для нанесения на осциллсграм ме отметок равного давления.Предлагаемый способ поясняется чертежом, на котором дана схема установки манометров 1 и 2 с обратными клапанами 3 и 4 и датчика 5 давления в цилиндре поршневого компрессора 6.Способ осуществляется следующим .ОбРаЗОМ.На работающей машине перед записью осциллограммы давления устанавливают в полости манометра для измерения минимального давления давление более высокое, чем минимальное, а в полости манометра для измерения максимального давления - более низкое,35 чем максимальное (т,е. продувают манометры). Во время записи осциллограммы давления определяют с помощьманометров; снабженных обратнымиклапанами значения максимального иминимального давления, после успокоения стрелок этих манометров, После окончания записи проводят на бумаге или пленке с записанной осциллограммой через максимум (или максимумы)и минимум (или минимумы) кривоймгновенного давления прямые, перпендикулярные к оси давления, Масштабопределяют как разность значений максимального и минимального давления поманометрам, отнесенную к расстояниюпо осциллограмме между указаннымипрямыми. Способ определения масштаба осциллограммы давления объемной машины, при котором масштаб определяют как отношение разности двух измеренных значений давления к расстоянию на осциллограмме между отметками этих значений давления, о т л и ч а ющ и й с я тем, что, с целью повышения точности и упрощения процесса определения масштаба, во время записи осциллограммы измеряют значения максимального и минимального давлений в осциллографируемой полости машины. Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство СССР Р 332343, кл. С 01 Ь 23/32, 1970.2. Авторское свидетельство СССР Р 178534, кл. С 01 Ь 23/04, 1964.
