Способ испытания трубчатых образцов материалов на термическую усталость
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

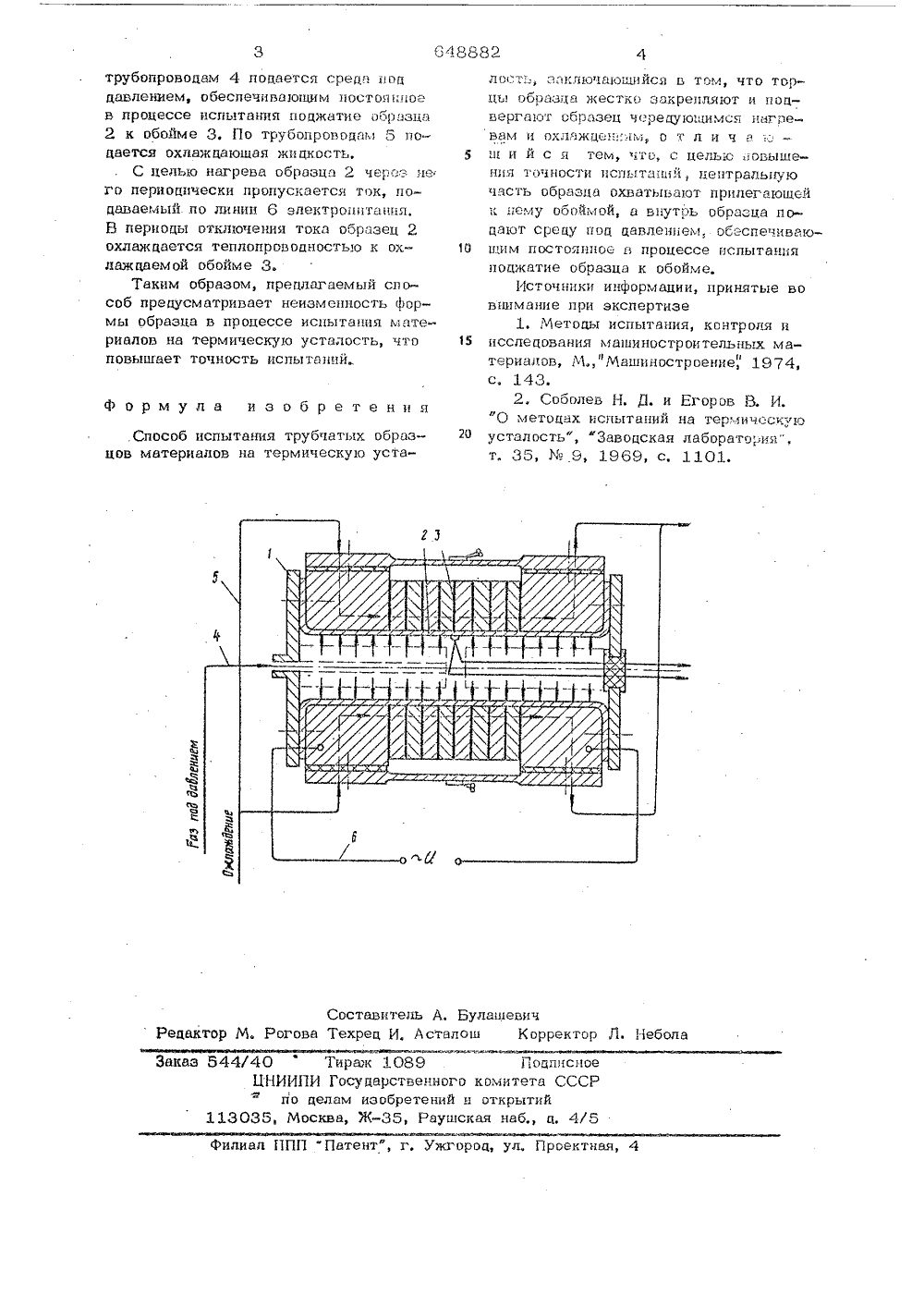

Союз СоветскихСоциалистическихРеспублик ОП ИКАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 13.09.77 (21) 2523625/25-28 51) М. К 1 1 Ч 3/60 рисоединением заявки Ме асударстаенный ноинтет СССР пд делам изооретеннй н открытий(72) Авторы изобретен Ю Н Василь вчиков, А. Н. Бусаргин, А 71) итель 4) СГ 1 ОООБ ИСПЫТАНИЯ ТРУБЧАТЫХ ОБРАЗЦОВ НА ТЕРМИЧЕСКУЮ УСТАЛОСТЬ ЕРИАЛО ью изобретени является повышй.м, что централь ие точности испыта Это достигаетсязом,Трубчатый образматериала жестко эв корпусе 1. Центрца 2 охватываетсяразцу обоймой 3. В ец 2 из испытуемого акрепляют торцами альная часть образ- прилегающей к обнутрь образца 2 по Изобретение относится к исслецованию прочностных свойств материалов,а именно к способам испытания трубчатых образцов материалов на термическую усталость,Известен способ испытания трубчатыхобразцов материапов на термическуюусталость 11,Недостатком такого способа является то, что при нагревах и охлажценияхизменяется поперечный размер образцаНаиболее близким техническим решением к ценному изобретению являетсяспособ испытания трубчатых образцовматериалов на термическую усталость,при котором торцы образца жестко закрепляют и поцвергают образец черецующимся нагревам и охпажцениям 2,Оцнако при поцаче внутрь образцасжатого воздуха изменяется геометрияобразца и возможно изменение оперечного размера образца за счет накопления деформации попзучести, Это не позволяет повысить точность испытаний. ную часть образца обхватывают прилегающей к нему обоймой, а внутрь об 5 разца поцают срецу поп цавлением, обеспечивающим постоянное в процессе испытания поцжатие образца к обойме,На чертеже изображено устройствоцля реализации способа,0 Устройство содержит корпус 1, вкотором жестко закрепляют торцыобразца 2, обойму 3, охватывающую образец 2, трубопровоцы 4 цля поцачисреды поц цавпением, трубопровоцы 5цля подачи охлаждающей жидкости кобойме 3 и линию 6 алектропитания.Способ реализуется слепующим обратрубопроводам 4 подается среда цоддавлением, обеспечцваощим постоянноев процессе испытания поджатио образца2 к обойме 3. По трубопроводам 5 подается охлаждающая жидкость,С целью нагрева образца 2 через него периодически пропускается ток, подаваемый по линии 6 электроццтаццяВ периоды отключения тока образец 2охлаждается теплопроводностью к охлаждаемой обойме 3,Таким образом, предлагаемый способ предусматривает неизменность формы образца в процессе испытания материалов на термическую усталость, чтоповышает точность испытаний ставите хред И,А. Булащевич талощ Корректор Л, Небола Редактор М. Рогов ираж 1089осударственног м изобретенийа, Ж, Рауш Подписноекомитета СССРоткрытийая набд, 4/5 каз 544/40 ЦНИИП по 113035, Мо.Способ испытания трубчатых образцов материалов на термическую усталость, закпючаюшцйся ь том, что торцы образца жестко закрепляют и подвергают образец чередуюшимся нагре вам и охлажден,:цм, о т л и ч а и и й с я тем, что, с целью цовышешя точности цспьТашй, цецтралыоую часть образца охватывают прилегающей к нему обоймой, а вцутоь образца подают среду под давленцем, обеспечиваю О шим постоянное в процессе испытанияподжатие образца к обойме.Источники информации, принятые вовнимание при экспертизе1. Методы испытания, контроля и 15 исследования машиностроительных материалов, М.,"Машиностроение" ,1974, с, 143.2. Соболев Н. Д. и Егоров В. И."О методах испытаний на термическ.ю ц усталость", "Заводская лаборатория",т, 35, М 9, 1969, с, 1101.
СмотретьЗаявка
2523625, 13.09.1977
ВОЕННЫЙ ИНЖЕНЕРНЫЙ КРАСНОЗНАМЕННЫЙ ИНСТИТУТ ИМ. А. Ф. МОЖАЙСКОГО
СИВЧИКОВ БОРИС ЕВСТАФЬЕВИЧ, БУСАРГИН АЛЕКСЕЙ НИКОЛАЕВИЧ, СОЛЯР АНАТОЛИЙ ЯКОВЛЕВИЧ, ВАСИЛЬЕВ ЮРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01N 3/60
Метки: испытания, образцов, термическую, трубчатых, усталость
Опубликовано: 25.02.1979
Код ссылки
<a href="https://patents.su/2-648882-sposob-ispytaniya-trubchatykh-obrazcov-materialov-na-termicheskuyu-ustalost.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытания трубчатых образцов материалов на термическую усталость</a>
