Установка для испытания на термическую усталость образцов металлов и материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 133661
Автор: Яров
Текст

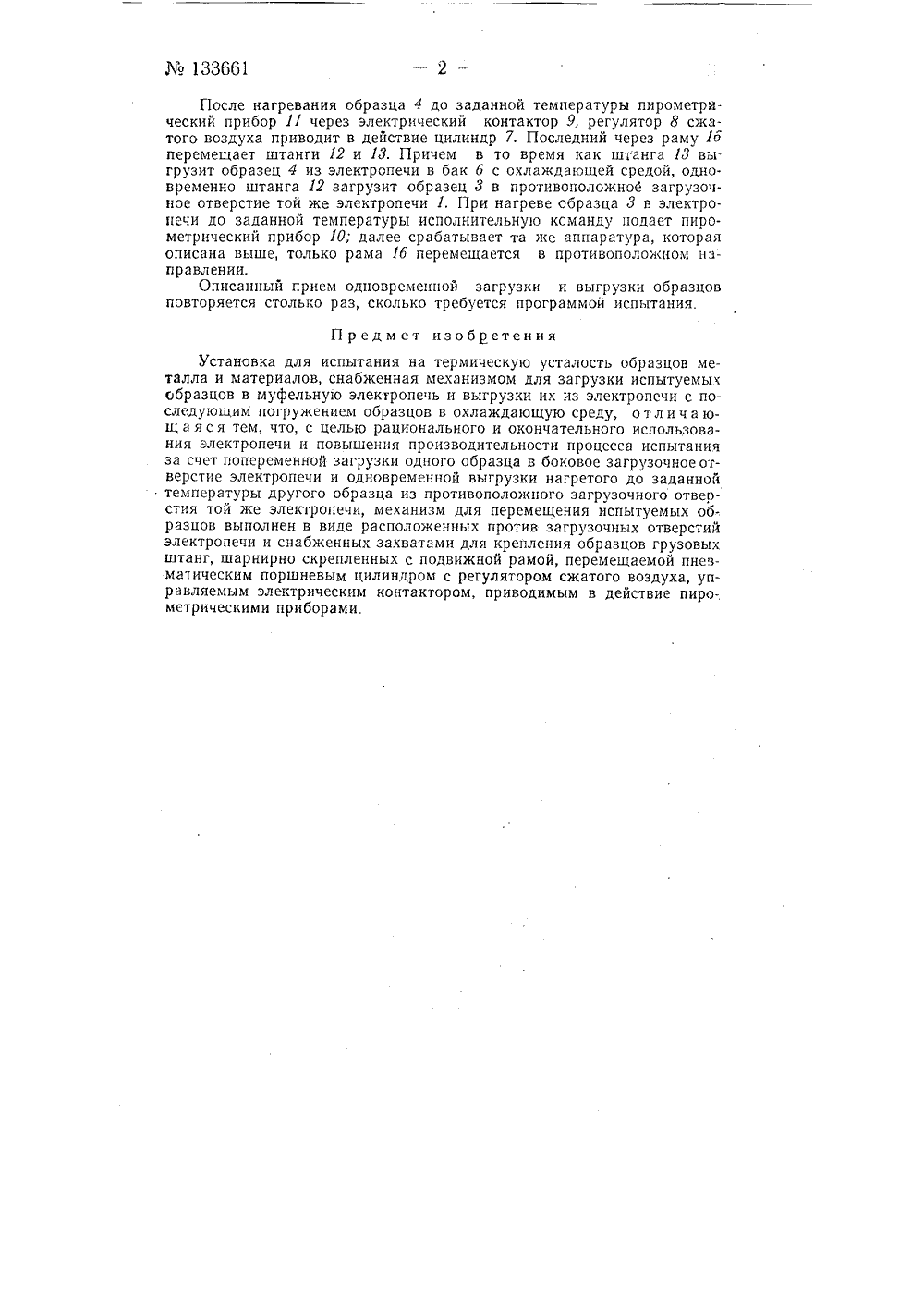

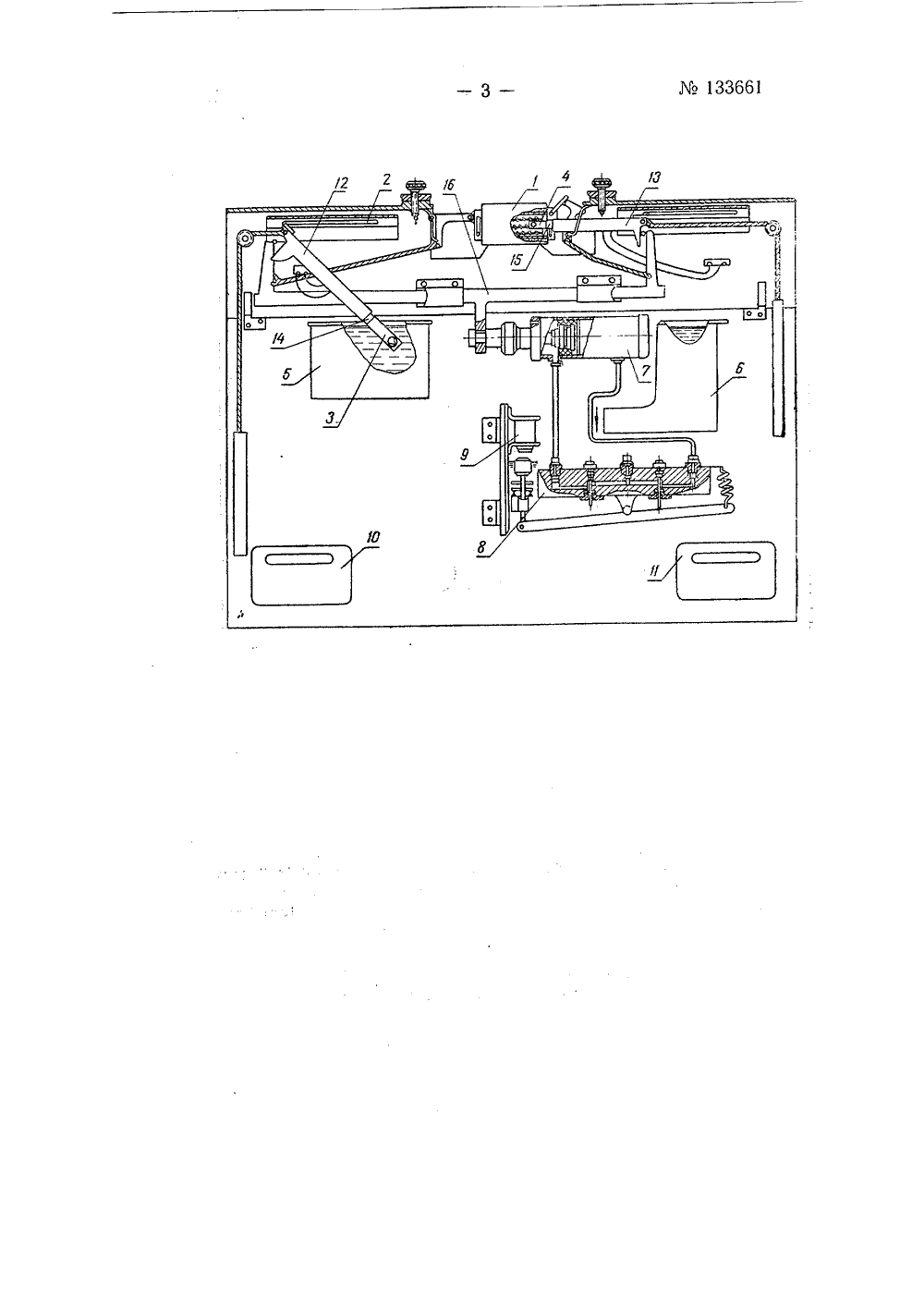

33661 Класс 42, 34 вз ЕС Сод ССО ПИСАНИЕ ИЗОБР Я АВТОРС льСтВ Подписная группа172 И.А, Яр ТЕРМИЧЕСКУ И МАТЕРИАЛ ДЛЯ ИСПЫТАБИЯ Н ОБРАЗЦОВ МЕТАЛЛО УСТАВОВ УСТАЛ ОС ля 1960 г, за662861/25 в Комитет по делам изобретенийоткрытий при Совете Министров СССР влено 13 ап публиковано в Бюллетене изобретений22 за 1960 г. Известны установки для испытания на термическую усталость образцов металлов и материалов, снабженные механизмом для загрузки испытуемых образцов в электропечь и выгрузки их из электропечи с последующим погружением образцов в охлаждающую среду. Предлагаемая установка отличается от известных тем, что механизм для перемещения испытуемых образцов выполнен в виде расположенных против загрузочных отверстий электропечи грузовых штанг, снабженных захватами для крепления образцов. Штанги шарнирно скреплены с подвижной рамой, перемещаемой пневматическим поршневым цилиндром с регулятором сжатого воздуха, причем цилиндр управляется электрическим контактором, приводимым в действие пирометрическими приборами. Такое выполнение узлов установки дает возможность рационально и экономно использовать электропечь и повысить горизонтальность процесса испытания,На чертеже изображена принципиальная становки. В ней имеется муфельная печь 1, механизм 2 для з испытуемых образцов 3 и 4 в электропечь и выгрузки их из оследующим погружением образцов в охлаждающую среду (б б), пневматический поршневой цилиндр 7, регулятор 8, конт и пирометрические приборы 10 и 11.Механизм 2 для загрузки и выгрузки образцов выполнен в виде грузовых штанг 12 и И, расположенных против загрузочных отверстий электропечей и снабженных захватами 14 и 15 для крепления образцов. Штанги 12 и 1 о шарнирно скреплсны с подвижной рамой 1 б, перемещаемой цилиндром 7,Испытание образцов металла и материалов на термическую усталость производится следу 1 ошим образом. схема у агрузки нее сп аки 5 и актор 9133661После нагревания образца 4 до заданной температуры пирометрический прибор 11 через электрический контактор 9, регулятор 8 сжатого воздуха приводит в действие цилиндр 7, Последний через раму 1 б перемещает штанги 12 и И. Причем в то время как штанга 13 выгрузит образец 4 из электропечи в бак б с охлаждающей средой, одновременно штанга 12 загрузит образец 8 в противоположное загрузочное отверстие той же электропечи 1. При нагреве образца 3 в электропечи до заданной температуры исполнительную команду подает пирометрический прибор 10; далее срабатывает та же аппаратура, которая описана выше, только рама 1 б перемещается в противоположном на- правлении.Описанный прием одновременной загрузки и выгрузки образцов повторяется столько раз, сколько требуется программой испытания.П редмет изобретенияУстановка для испытания на термическую усталость образцов металла и материалов, снабженная механизмом для загрузки испытуемых образцов в муфельную электропечь и выгрузки их из электропечи с последующим погружением образцов в охлаждающую среду, о т л и ч а ющ а я с я тем, что, с целью рационального и окончательного использования электропечи и повышения производительности процесса испытания за счет попеременной загрузки одного образца в боковое загрузочное отверстие электропечи и одновременной выгрузки нагретого до заданной температуры другого образца из противоположного загрузочного отвеостия той же электропечи, механизм для перемещения испытуемых об-. разцов выполнен в виде расположенных против загрузочных отверстий электропечи и снабженных захватами для крепления образцов грузовых штанг, шарнирно скрепленных с подвижной рамой, перемещаемой пневматическим поршневым цилиндром с регулятором сжатого воздуха, управляемым электрическим контактором, приводимым в действие пирометрическими приборами.
СмотретьЗаявка
662861, 13.04.1960
Яров И. А
МПК / Метки
МПК: G01N 3/60
Метки: испытания, металлов, образцов, термическую, усталость
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/3-133661-ustanovka-dlya-ispytaniya-na-termicheskuyu-ustalost-obrazcov-metallov-i-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания на термическую усталость образцов металлов и материалов</a>
Способ испытания на термомеханическую усталость образцов материалов штампов горячего деформирования и устройство для его осуществления
Номер патента: 905730
Опубликовано: 15.02.1982
Авторы: Евтифеев, Степанов, Тимченко
МПК: G01N 3/56
Метки: горячего, деформирования, испытания, образцов, термомеханическую, усталость, штампов
...Зубчатые колеса 10 и 11 закреп лены на валах 14 и 15, установленных с возможностью вращения в водоохлаждающем блоке 16. Последний закреплен на узле 2, т,е. на другом торце штанги. На валах 14 и 15 крепятся экранирующие диски 17 и 18. ватиф. 5 ты 19 и 20 служат для крепления образцов 3 и 4. Зубчатые колеса 10 и 11 зацеплены с обоймой шестерни 21, в которую встроена муфта 13. На ступице последней насажена звездочка 22, взаимодействующая с цепью цепной 30 передачи 12, Через систему блоков 23 и 24 конец цепной передачи 12 через трос 25 соединен с коромыслом 8, и на ее другой конец подвсгцен груз 26 для натяжения цепи 12, На поворотном кронштейне 27 установлен высоко температурный элемент 6. Время контакта образцов 3 и 4 с элементом 6...
Устройство для испытания на фреттинг-усталость образцов материаов
Номер патента: 1727035
Опубликовано: 15.04.1992
Авторы: Воробьев, Збитнев, Ковалевский
МПК: G01N 3/56
Метки: испытания, материаов, образцов, фреттинг-усталость
...источников сжатого газа, расширительной камеры и пневмосильфона, который кинематическисвязан с держателями контробразцов.На чертеже изображена схема устройства для испытаний на фреттинг-усталостьобразцов материалов.Устройство содержит основание 1, установленные на нем пассивный захват 2,предназначенный для жесткого консольного закрепления в нем одного конца образца3, активный захват 4, в котором закреплендругой конец образца 3, связанный с активным захватом 4 механизм деформирования,держатели 5 контробразцов б, связанный сними узел нагружения и систему управления и регистрации,Механизм деформирования включает. вибратор 7, соединенный посредством шарниров 8 и тяги 9 с активным захватом 4образца 3.Держатели 5 контробразцов 6 выполнены в...
Компенсатор деформации образца к машине для испытаний материалов на усталость при растяжении
Номер патента: 121278
Опубликовано: 01.01.1959
МПК: G01N 3/32
Метки: деформации, испытаний, компенсатор, машине, образца, растяжении, усталость
...движение от кулисного дифференциального механизма %ЭЛ 1 таким образом, что он колеблется около оси О - О.В зажиме 1 зажат один конец исследуемого образца 2, другой конец которого зажат в зажиме 3. Последний жестко скреплен с ползуном 4, который посредством трех гибких стальных лент 5 (фиг. 2) связан со шкивом б таким образом, что этот шкив катится без скольжения по ползуну 4. Шкив б жестко соединен с вертикально установленным валом 7, на котором также закреплены маховик 8 и шкив 9. При перемещении зажима 3 и вместе с ним ползуна 4 происходит поворот вала 7 с маховиком 8 и шкивами б и 9. Натяжение образца осуществляется грузом Р, подвешенным на стальной ленте 10, перекинутой через шкив 11. Груз Р стремится повернуть вал 7, который...
Установка для испытания на усталость образцов материалов в вакууме при высоких температурах
Номер патента: 249717
Опубликовано: 01.01.1969
Авторы: Зное, Писаренко, Ровков, Трощенко
Метки: вакууме, высоких, испытания, образцов, температурах, усталость
...упругости от температуры для данного материала,ля креплени вух пар вз между кото Известна установка для испытания на усталость образцов материалов в вакууме при высоких температурах, содержащая вакуумную камеру с устройством для крепления образца, возбудитель колебаний, устройства для пере. 5 дачи колебаний образцу с системой уплотнений, нагревательное, для замера амплитуды, тарировочное и контрольно-измерительную аппаратуру.Предлагаемая установка отличается от из вестной тем, что, с целью повышения точности испытаний, тарировочное устройство выполнено в виде рычага с тарировочными грузами и помещенного в вакуумную камеру коромыс. ла, с подвешенными на нем рамками, взаимо действующего с рычагом и передающего нагрузку на...
Способ испытания материала на усталость путем циклического изгиба при вращении образца
Номер патента: 1041905
Опубликовано: 15.09.1983
Авторы: Донских, Смирнов, Степанов
МПК: G01N 3/32
Метки: вращении, изгиба, испытания, образца, путем, усталость, циклического
...сечения с характерными размерами д и аГ , Нагружают образец в испытательном устройстве, изображенном на фиг, 1 и содержащем станину 2, электродвигатель 3, коробку 4 передач, клиноременную передачу 5, механизм 6 изменения угловой скорости, упругую муфту ;7, зажимные бабки 8, механизм 9 нагружейия изгибом, счетчик циклов 10 и концевой выключатель 11 В качестве механизма б изменения угловой скорос.ти вращения могут быть использованы карданный механизм, механизм "маль" тийский крест", или кулачково-зубчатый механизм.Образец 1 устанавливают в зажимных бабках 8 и нагружают .изгибом от силы Р через рычажный механизм 9 нагружения, При нагружении образец вращают вокруг его продольной оси с остановками и с переменной угловой скоростью в...
Предыдущий патент: Установка для испытания стержневых образцов материалов на коррозионно-усталостную прочность
Следующий патент: Микротвердомер для определения твердости резины
