Уплотнение разъемного соединения

Номер патента: 648780

Автор: Безух

ZIP архив

Текст

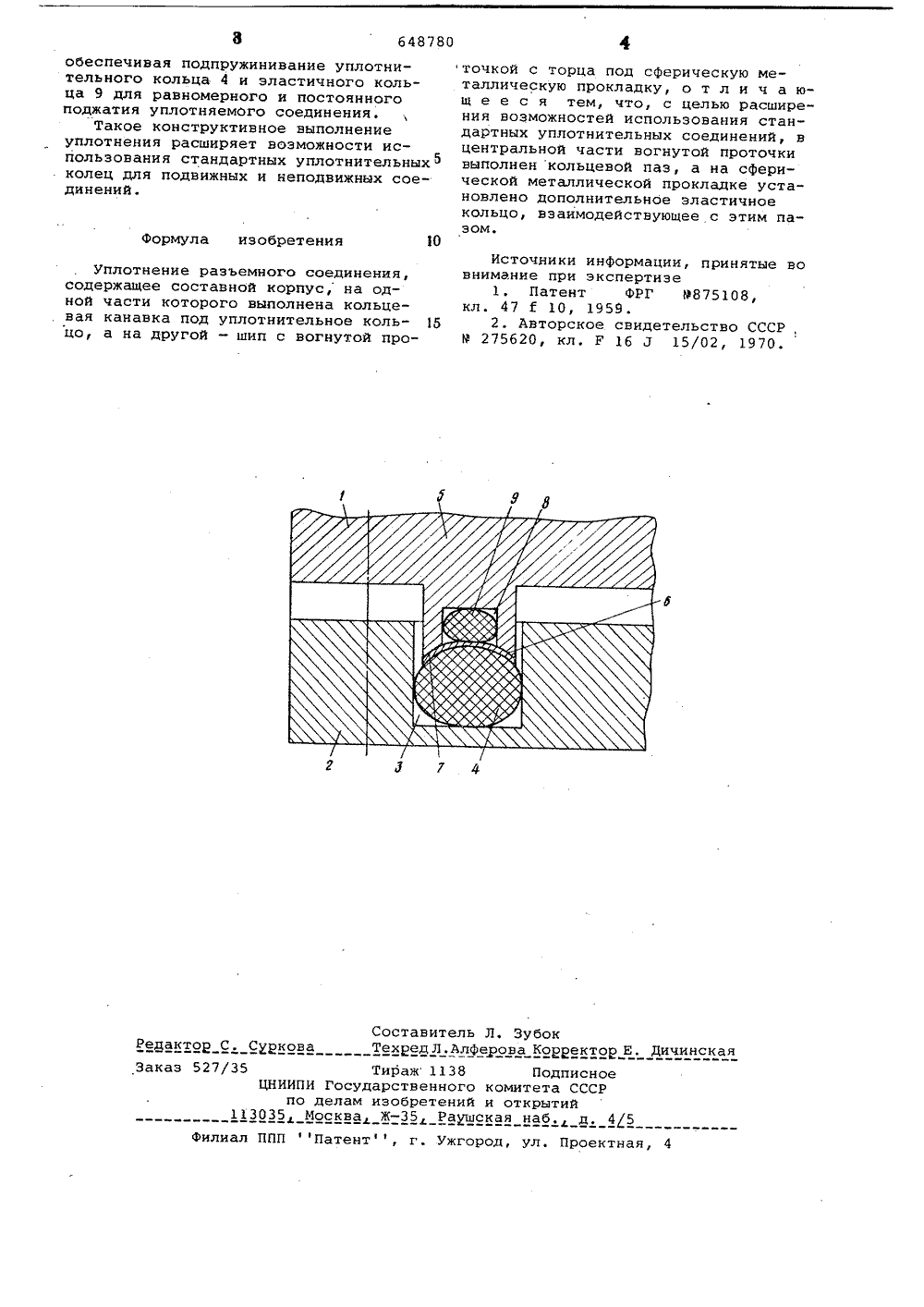

) М. Кл. Г 16 У 15/О заявки И с присоединени (23) Приоритет сударственныи комит СССР о делам изобретении и открытий.С. Беэ 71) Заяви 54 ОТНЕНИЕ РАЗЪЕМНОГО СОЕДИНЕНИЯ воэн м Известно та ного соединени ной корпус, на выполнена коль лотнительное к шип с вогнутойерическую ме отнениржащеечастианавкаа надкой сскую и же упсод одной евая льцо, прото аллич разъем- составо горого под уп угой орц а поддд сф Ку Однак о соедии испол ительны одвижны оне ой стяжке частческая металлиимается шипомольцевого паза Изобретение относится к машиностроению, а именно, к уплотнениям разъемных соединений и может быть использовано, например, для герметизации разъемных соединений, подвижных и неподвижных штоковИзвестно уплотнение разъемного соединения, содержащее составной корпус, на однойчасти которого выполнена канавка под уплотнительный элемент, а на другой образован шип 11.Это уплотнение разъемного соедиения не обеспечивает расширения ожности использования стандартных уплотнительных колец. это уплотнение разъемноия не расширяет возможнос" вания стандартных уплотолец для подвижных и неоединений,Цель изобретения - расширение воэ можностей использования стандартныхуплотнительных соединений.Это достигается тем, что в центральной части вогнутой проточки выполнен кольцевой паз, а на сферической металлической прокладке установлено дополнительное эластичное кольцо, взаимодействующее с этим пазом.На чертеже представлено предлагаемое уплотнение разъемного соединения в разрезе.Уплотнение разъемного соединениясостоит из составного корпуса, включающего две части 1 и 2. На однойчасти выполнена кольцевая канавка 3под уплотнительное кольцо 4, а на другой части - шип 5 с вогнутой проточкой 6 с торца под сферическую металлическую прокладку 7. В центральной части вогнутой проточки выполненкольцевой паэ 8, а на сферическойметаллической прокладке установленодополнительное эластичное кольцо 9.Соединение работает следующим образом.При равномерн ей корпуса 1 и 2 сфери ческая прокладка 7 поди 5 до упора на торцы к 8,648780обеспечивая подпружинивание уплотнительного кольца 4 и эластичного кольца 9 для равномерного и постоянного поджатия уплотняемого соединения.Такое конструктивное выполнение уплотнения расширяет воэможности использования стандартных уплотнительных 5 колец для подвижных и неподвижных соединений.Формула изобретения10Уплотнение разъемного соединения, содержащее составной корпус, на одной части которого выполнена кольцевая канавка под уплотнительное коль цо, а на другой - шип с вогнутой проточкой с торца под сферическую металлическую прокладку, о т л и ч а ющ е е с я тем, что, с целью расширения возможностей использования стандартных уплотнительных соединений, в центральной части вогнутой проточки выполнен кольцевой паз, а на сферической металлической прокладке установлено дополнительное эластичное кольцо, взаимодействующее с этим пазом.Источники информации, принятые вовнимание при экспертизе1. Патент ФРГ 9875108,кл. 47 й 10, 1959.2. Авторское свидетельство СССР,М 275620, кл. Р 16 7 15/02, 1970.Редактор С. СурковаЗаказ 527/35 Составитель Л. Зубок ТехредЛ.Алферова Корректор Е. Дичинская Тираж 1138 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва ЖРаущская наб. д. 45 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

2545042, 17.11.1977

ПРЕДПРИЯТИЕ ПЯ Р-6601

БЕЗУХ ВАСИЛИЙ САВВИЧ

МПК / Метки

МПК: F16J 15/02

Метки: разъемного, соединения, уплотнение

Опубликовано: 25.02.1979
