Устройство для градуировки датчиков давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 647569
Автор: Федяков
Текст

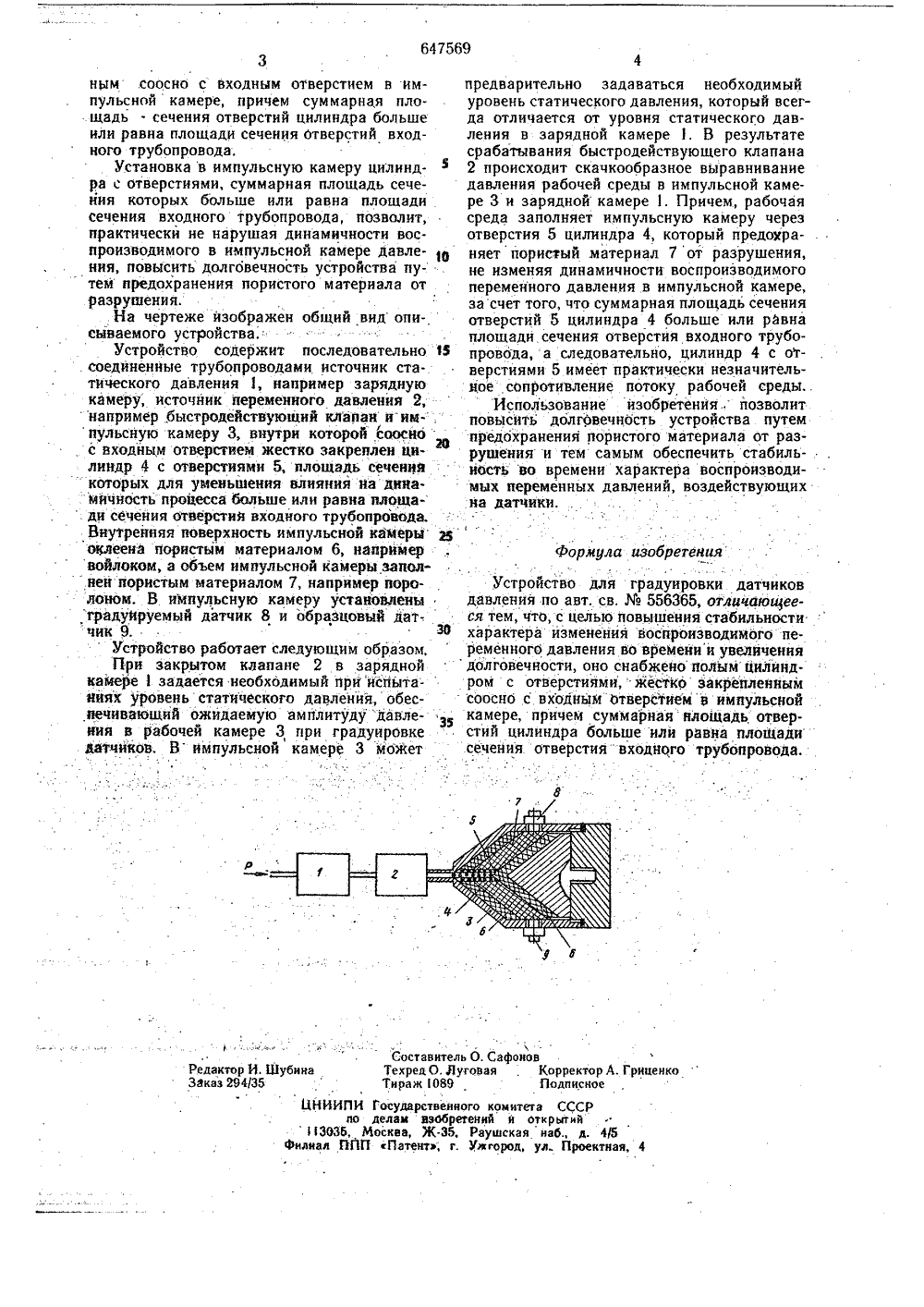

ОП ИСАНИЕИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДИВЛЬСТВУ Союз Советскнх Социалмстицесва Республик(й) и, Кл С 01/ 27 киприсоединением ударотвениый коматвт СССР оо делам изабрвтвиий и открытий(71) Заявитель УСТРОЙСТВО ДЛ ДАТЧИКОВ ДАВ РОВКИ ГР 1 2Изобретение относится к области прибо-,. бочую камеру пористым материалом паразитростроения, ных спектральных составляющих колебаний: Известно устройство для градуировки. давления (обусловленных резонансными датчиков давления по основному авт, св. свойствами самой рабочей камеры, соеди 556365, которое выполнено в виде после- нительных трубопроводов, соединений и т, д довательно соединенных трубопроводами . которые накладываются на основной процесс источника статического давления,например,изменения давления в импульсной камере.зарядной камеры, источника переменного " Однако это устройство не позволяет восдавления, например быстродействующего производить стабильные по характеру пере- клапана, и импульсной камеры, внутренняя менные давления во времени, так как в реповерхность которой оклеена пористым ма- зультате скачкообразного поступления работериалом, например войлоком, а объем.им чей среды в импульсную камеру пористый ма пульсной камеры заполнен пористым ма- териал, заполняющий импульсную камеру, териалом, например поролоном, В импульс- постепенно разрушается рабочей средой,.и : ную камеру установлены градуируемый и изменяется его структура. Он имеет порошобразцовый датчики давления, на которые кообразный вид после многократного срабавоздействует переменное давление, получае- тывания быстродействующего клапана, в ремое в результате срабатывания быстродейст зультате чего, примерно после 1 О срабатыва-, вующего клапана, так как при этом происхо- ний начинает изменяться характер перемендит скачкообразное выравнивание давления ного давления.рабочей среды в импульсной и зарядной Целью изобретения является повышение камерах. Известное устройство позволяет стабильности характера воспроизводимых повысить точность градуировки датчиков ., переменных давлений и увеличение долго- давления за счет того, что сам импульс вечности устройства.давления имеет калиброванные параметры Поставленная цель достигается тем, что строгого апериодического звена. Это дости-. предлагаемое устройство снабжено полым гается за счет поглощения вводимым в ра-. цилиндром с отверстиями; жестко закреплен647569 формула изобретения тавитель О. СафоноведО. Луговая , Корректор А. Грж 089 Подписноерственяого комитета СССРизобретений и открытийЖ, Раушская иаб д. 41нт, г. Уагород, ул. Проектная,Сос на Техр Тира ОНИИПИ Госуда но делам1 13 Ыб, Москва,Филиал ЙЙП кйатРедактор И. Шубн Заказ 294)35 нко ным соосно с входным отверстием в импульсной камере, причем суммарная площадьсечения отверстий цилиндра большеили равна площади сечения Отверстий входного трубопровода.Установка в импульсную камеру цилиндра с отверстиями, суммарная площадь сечения которых больше илн равна площадисечения входного трубопровода, позволит,практическй не нарушая динамичности воспроизводимого в импульсной камере давления, повысить долговечность устройства путем предохранения пористого материала отразрушения.На чертеже изображен общий вид описываемого устройства,Устройство содержит последовательно. соединенные трубопроводами источник ста-.тического давления 1, например заряднуюкамеру, источник переменного давлении 2,например быстродействующий клапан иимпульсную камеру 3, внутри которой ссооснос входным отверстием жестко закреплен цилиндр 4 с отверстиями Ь, площадь сечениякоторых для уменьшения влияния на динамичность процесса больше или равна площа: ди сечения отВерстий входного трубопровода,Внутренняя поверхность импульсной камерыоклеена пористым материалом б, напримервойлоком, а объем импульсной камеры запол нен пористым материалом 7, напрймер поролоном. В импульсную камеру установленыградуйруемьй датчик 8 и образцовый дат-.чик 9.Устройство работает следующим образом,При закрытом клапане 2 в заряднойамере 1 задается необходимцй прннспытаййях уровень статического давления, обеспечивающий ожидаемую амплитуду давления в рабочей камере 3, при градуировкейвчиков, В импульсной камере 3 может предварительно задаваться необходимый уровень статического давления, который всегда отличается от уровня статического давления в зарядной камере 1. В результате срабатывания быстродействующего клапана 2 происходит скачкообразное выравнивание давления рабочей среды в импульсной камере 3 и зарядной камере . Причем, рабочая среда заполняет импульсную камеру через отверстия 5 цилиндра 4, который предохра няет пористый материал 7 от разрушения,не изменяя динамичности воспроизводимого переменного давления в импульсной камере, за счет того, что суммарная площадь сечения отверстий 5 цилиндра 4 больше или равна площади. сечения отверстия входного трубоф провода, а следовательно, цилиндр 4 с отверстиями 5 имеет практически незначительное сопротивление потоку рабочей среды,.Использование изобретения . позволитповысить долговечность устройства путем предохранения пористого материала от разрушения и тем самым обеспечить стабиль- .ность во времени характера воспроизводимых переменных давлений, воздействующих на дчки. Устройство для градуировки датчиковдавления по авт. св,556365, отлинаюиееся тем, что, с целью повышения стабильности Зф характера изменения воспроизводимого переменного давления вовремении увеличения долговечности, оно снабжено полым цилиндром с отверстиями, жестко закрепленным соосно с входным отверстием в импульсной камере, причем суммарнаяплощадь отвер. стий цилиндра больше или равна плоаадисечения отверстия входного трубопровода.
СмотретьЗаявка
2502868, 04.07.1977
ПРЕДПРИЯТИЕ ПЯ А-3759
ФЕДЯКОВ ЕВГЕНИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01L 27/00
Метки: градуировки, давления, датчиков
Опубликовано: 15.02.1979
