Датчик давления высокотемпературных сред

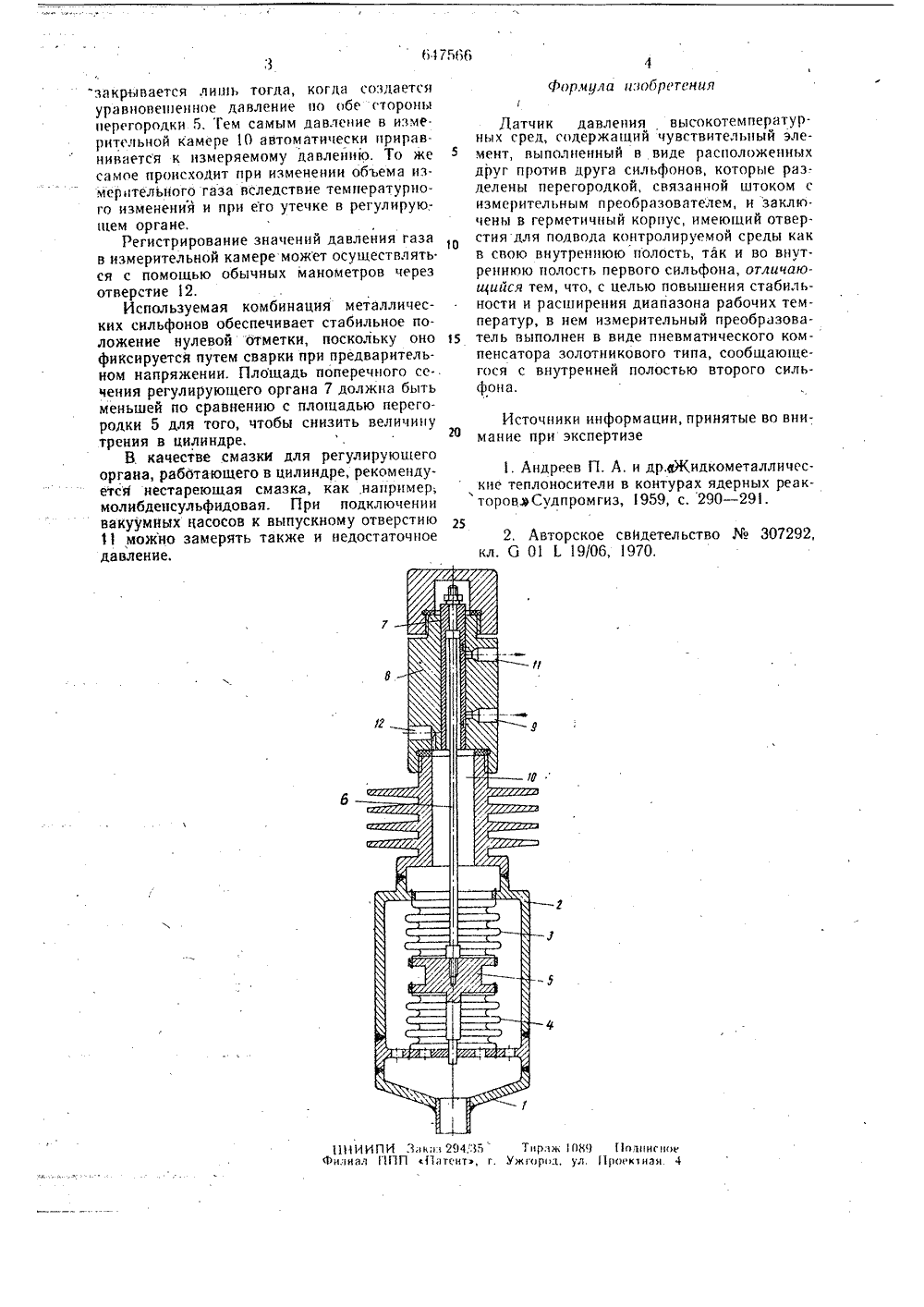

ОП КСАН ИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДВТВЛЬСТВУ и 647566 Союз СоветсиинСоциалистическихРеспубпик) Приоритет 1.32) 05.01.73 85 (ЗЗ) ГДР 02,79,бюллетень6 ання описания И. 02.79 1 ввударстеенный квинт СССР нв делам нзвбрвтвккй н вткрытнйопублико 2) Авторы изобрет айнхардт Иностранцы.12Изобретение относится к приборам изме- . го типа, сообщающегося с внутренней по.рения давления высокотемпературных сред. лостью второго сильфона.Известны. датчики давлениявысоко- Изобретение поясняется чертежом.температурных сред, например, жидкометал-: С помощью соединительной детали 1 прилических теплоносителей компенсационного бор присоедийяется непосредственно к изтипа 111..-;. мерительному трубопроводу для жидкогоИзвестны также преобразователи давле- металла. Корпус 2 заполняется средой, давния агрессивныхвысокотемпературных сред, ление которой измеряют Среда смачивает содержащие упругий чувствительный эле-. сильфон 3 с наружйой части и сильфон 4 мент, соединенный с регулирующим органом; "с двух стррон. Отклонение перегородки 5, создающим на чувствитЕльном элементе йро- ., вызванйое изменением давления, передается тиводавленйе среды 21. Известные преоб О через нажимной шток 6 на регулирующий разователи не обеспечивают достаточной орган 7 При повышении давления. движется стабильности в расширенном температурномрегулирующий орган вверх в цилиндре 8, диапазоне: ,частично снабженном ребрами охлаждения,Целью изобретения является повышение и открываетвпускное отверстие 9, к которо- стабильности и расширениедиапазона рабо- ,му подведено давление газа, превышающее чих температур.- , тф. измеряемое. При открывании отверстия 9Поставленная цель обеспечивается тем, газ попадает в измерительную камеру 10, , что в датчике давления, содержащем чувст- а также в сильфон 3, Отверстие закрывается вительный элемент, выполненный в виде рас- . вновь, как только в измерительной камере 10 положенных друг против друга сильфонов, . давление стайовится равным давлению изме- которые разделены перегородкой, связанной щ ряемой среды. В противоположном случае штоком с измерительным преобразователем, при падении давления в измеряемой среде и заключены в герметичный корпус, измери-регулирующий органдвижется вниз и тельный преобразователь выполнен в виде, открывает выпускное отверстие 11, через . пневматического компенсатора золотииково-которое может выйтя газ. Отверстие 11 вновьЯ 7560 О 11 ИИПИ 3 аа 204 ЗзФилиал П 1 П с 1 титэ,Тирли8жгоро, ул. 1 опии иопи 1 иэи 4 закрывается лиць тогда, ког 11 с создается уравновешенгое давление цо обе стороны перегородки 5. Тем самым давление в измерительной камере 10 автоматически приравнивается к измеряемому давлению, То же самое происходит при изменении обьема измертельного газа вследствие температурного изменения и при его утечке в регулирую; щем органе.Регистрирование значений давления газа в измерительной камере может осуцествлять. ся с помоцью обычных манометров через отверстие 12.Используемая комбинация металлических сильфонов обеспечивает стабильное положение нулевой отметки, поскольку оно фиксируется путем сварки при предварительном напряжении, Площадь поперечного се. чения регулирующего органа 7 должна бьть меньшей по сравнению с площадью перегородки 5 для того, чтобы снизить величину трения в цилиндре,В качестве смазки для регулирующего органа, работающего в цилиндре, рекомендуется нестареющая смазка, как например; молибденсульфидовая. При подключении вакуумных 11 асосов к выпускному отверстию 11 можно замерять также и недостаточное давление. Фор.чдла тобрегвнияl Датчик давления вьсокотемпературных сред, содержащий чувствительный элемент, вьполценный в виде расположенных друг против друга сильфонов, которые разделены перегородкой, связанной штоком с измерительным преобразователем, и заключены в герметичный корпус, имеющий отверстия для подвода контролируемой среды как в свою внутрешцою полость, так и во внут.реннюю полость первого сильфона, отличающийся тем, что, с целью повышения стабильности и расширения диапазона рабочих температур, в нем измерительный преобразова тель выполнен в виде пневматического компенсатора золотникового типа, сообщающегося с внутренней полостью второго силь- фона. Источники информации, принятые во внимание при экспертизе 1, Андреев П. А, и др,аЖидкометаллические теплоносители в контурах ядерных реакторов.эСудпромгиз, 1959, с, 290 - 291.252, Авторское свИдетельство307292,кл, С 01 1. 19/06, 1970.
