Устройство для сортировки предметов по длине
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 647017
Автор: Корко
Текст

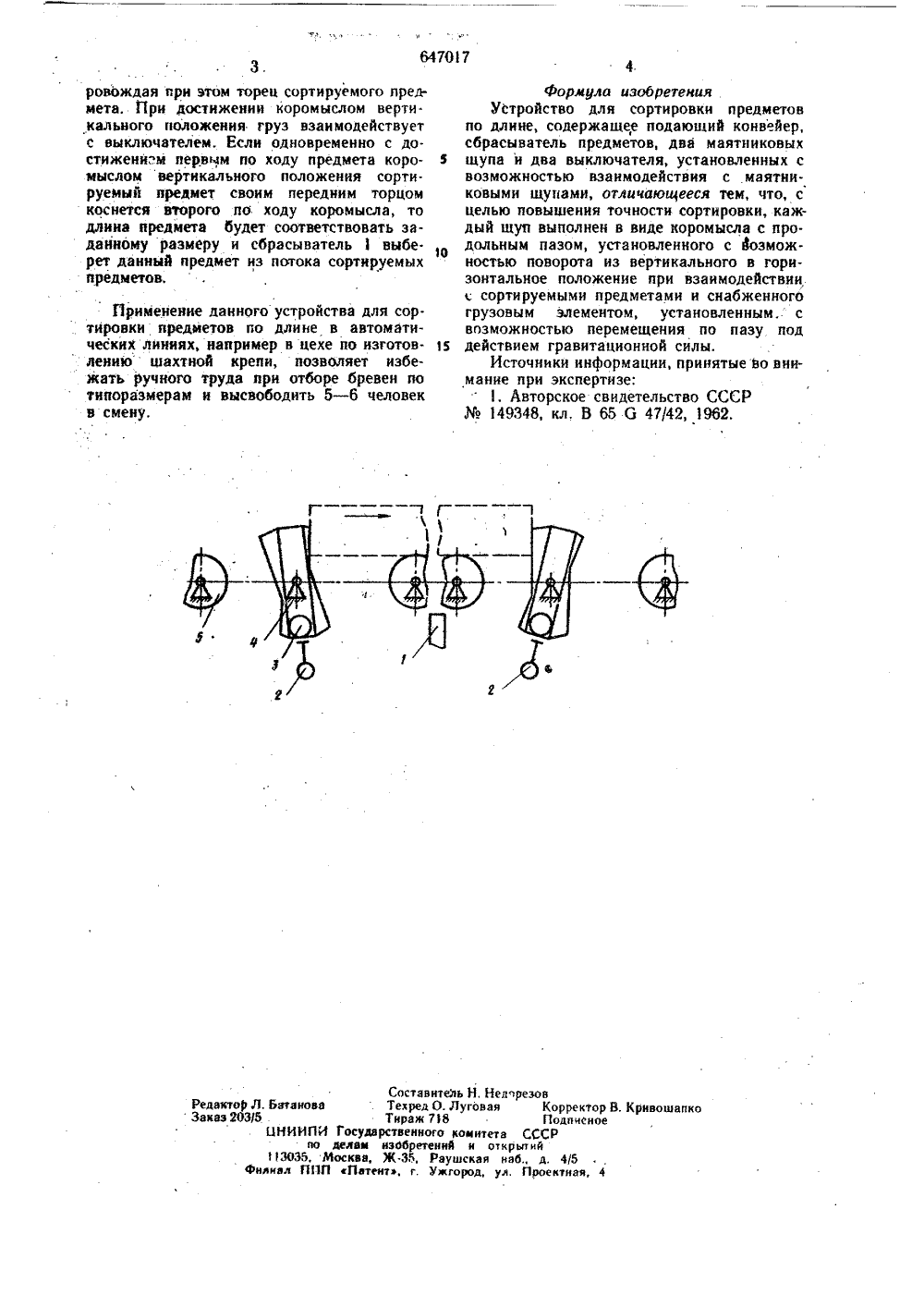

и 647017 Союз Советскин Соцналмстнчесмих Республик)М, Кл. В 07 С 5/О присоединением явкидврственныВ нвюпет ссо делам нэебретвннй н открытий(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИПО ДЛИНБ ремещающийся итационной си а сортируемцм о положения вгруз, п вием гра коромысл икальног ие с т ять ныи паз и помеще по пазу под дейст лы при повороте предметом иэ верт горизонтальное,Такое выполнен взаимодействовать предмета и определ ную длину предметНа чертеже иэо мого устройства. оэволяет им ортируемого разом истинщупов орцам таким аже хема опись 1 ваеИзобретение относится к области сортировки предметов по длине и может быть использовано, в частности, при разделении бревен по,типоразмерам в автоматизированных цехах по изготовлению шахтной крепи.Наиболее близким техническим реше. вием к предлагаемому изобретению являет ся устройство для сортировки бревен по длине, содержащее подающий конвейер, два конечных выключателя, установленные по обе стороны от сбрасывателя, и два маят- то ннковых щупа, каждый из которых установлен с возможностью взаимодействия с конечным выключателем 1) .Недостатком этого устройства является низкая точность сортировки, обусловлен. ная тем, что маятниковые щупы взаимодей ствуют с боковой поверхностью бревен. НакЛон щупа, а следовательно, срабатывание выключателя, зависят от диаметра бревна, что вносит погрешность в измерение истинной длины бревна, зоЦелью изобретения является повышение точности сортировки предметов по длине. . Цель достигается тем, что в предлагаемом устройстве каждый щуп выполнен в виде коромысла, в котором выполнен продольУстройство состоит из сбрасывателя 1, двух конечных выключателей 2, двух коромысел с металлическими грузами 3 в пазах 4 и роликового груэоносителя 5.Устройство работает следующим образом.Сортируемый предмет, двигаясь по грузоносителю 5, наклоняет своим первым по ходу торцом коромысло от вертикального до горизонтального положения. Груз 3 под действием силы тяжести перемещается впазу 4 в переднее по ходу сортируемого предмета положение. При сходе сортируемогопредмета с коромысла последнее под действием груза 3 поворачивается из гориэон. тального положения в вертикальное соп64701 Ф Составнтедь Н, НедрезовРедактор Л, Гатанова Текред О. Луговая Корректор В, КрнвощапкоЗаказ 2 ОЗ 5 Тнраж 78 ПодписноецНИИПИ Государственного омнтета СССРяо делам нзобретеннЯ н открыл и Я113035, москва, Ж.З 5, Раущская иаб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 3.ровождая при этом торец сортируемого предмета. При достижении коромыслом верти. кального положения груз взаимодействует с выключателем, Если одновременно с достижени,".м первь 1 м по ходу предмета коро-мыслом вертикального положения сортируемый предмет своим передним торцом коснется второго по ходу коромысла, то длина предмета будет соответствовать заданному размеру и сбрасыватель 1 выбе рет данный предмет из потока сортируемых предметов,Применение данного устройства для сортировки предметов по длине в автоматических линиях, например в цехе по изготов лениющахтной крепи, позволяет избежать ручного труда при отборе бревен по типоразмерам и высвободить 5 в человек в смену,формула изобретения .Устройство для сортировки предметов по длине, содержащее подающий конвейер, сбрасыватель предметов, два маятниковых щупа и два выключателя, установленных с возможностью взаимодействия с маятни. ковыми щупами, отличающееся тем, что, с целью повышения точности сортировки, каждый щуп выполнен в виде коромысла с продольным пазом, установленного с возможностью поворота из вертикального в горизонтальное положение при взаимодействии. с сортируемыми предметами и снабженного грузовым элементом, установленным, с возможностью перемещения по пазу, под действием гравитационной силы.Источники информации, принятые Ьо внимание при экспертизе;1, Авторское свидетельство СССР149348, кл, В 65 б 47/42, 1962.
СмотретьЗаявка
2347455, 07.04.1976
ПРЕДПРИЯТИЕ ПЯ А-3159
КОРКО МИХАИЛ СТАНИСЛАВОВИЧ
МПК / Метки
МПК: B07C 5/00
Метки: длине, предметов, сортировки
Опубликовано: 15.02.1979
Код ссылки
<a href="https://patents.su/2-647017-ustrojjstvo-dlya-sortirovki-predmetov-po-dline.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сортировки предметов по длине</a>
