Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 641026
Автор: Колосов
Текст

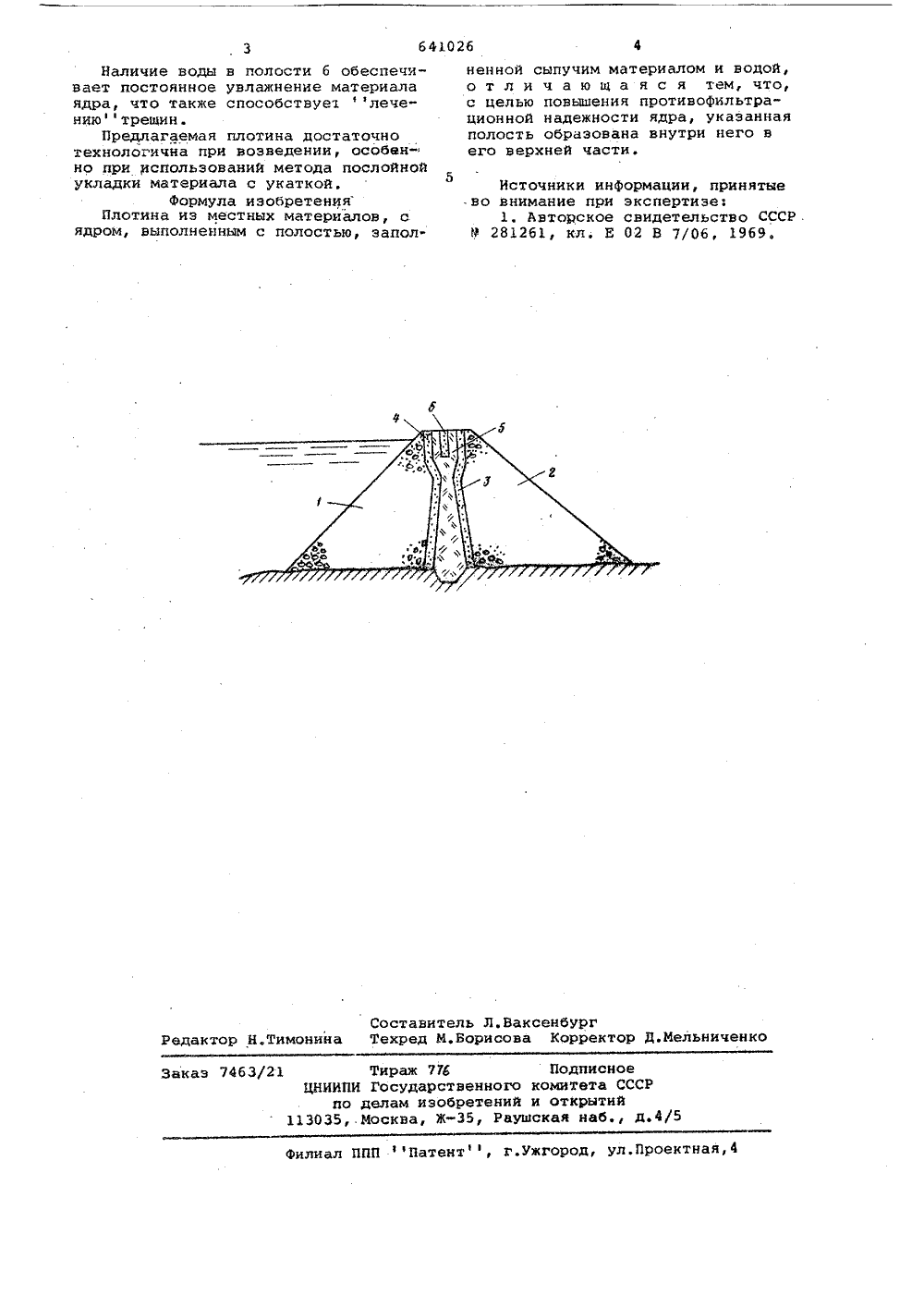

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Соцналнстнческна Республик. свил-ву 2096724/29(51) М. Кл. Е 02 В 7/06 присоединением заявки Я осуаарстееииый комитв СССР ио делам изобретений и открытий23) Прчоритет убликоваио 0501,79, Бюллетень Ж 1627,8 (088. Дата опубликования описапия 100(61) Дополнительное к (22) Заявлено 15.01.75 (2 Изобретение относится к гидротехническим сооружениям, в частности к плотинам из местных материалов.Известны плотины из местных мате" риалов, выполненные с ядром, имеющим и на боковой поверхности полость с сыпучим материалом, который захватывается фильтрационным потоком, обеспечивая тем самым, кольматацию образующихся в ядре трещин 11 . 10Однако в известных плотинах.не обеспечивается необходимая противофильтрационная надежность, так как фильтрационный поток в некоторых случаях может обойти .полость;. с кольма тирующим сыпучим материалом.Цель изобретения - повышение противоФильтрационной надежности ядра.Это достигается тем, что полость с кольматирующим сыпучим материалом а 0 и водой расположена внутри ядра в его верхней части.Такое расположение полости кольматации трещин, обеспечив постоянное увлажнение их водо способствует их ликвидации.На чертеже изображена предлага - мая плотина, поперечный разрез.Плотина включает верховую эовую 2 упорные призмы, глини ядро 3 и переходные зоны 4 и 5, В верхней части ядра 3 размещена по" лость б, заполненная кольматирующим сыпучим материалом и водой.Полости выполняются в виде траншей и размещаются или только у борт каньона, илн по всей длине плотины. Размещение полостей на глубину нецелесообразно, так как максимальная глубина трещин в ядрах плотин обычн составляет не более 10 м.Плотина работает следующим образом. Поскольку трещинообраэование есть результат перемещений материала, возникающих, преимущественно, при неравномерных просадках верховой упорной призмы в период наполнения водохранилища, то появление трещин в ядре начинается обычно со стороны верхнего бьефа. Наличие же полости в ядре может прервать появившуюся трещину или изменить ее направление. Фильтрационный поток, поступая в трещину, встречает полость б и значительно теряет свою скорость, после чего, насыщаясь материалом, поступает в тре-, щину и заполняет ее сыпучим материа641026 Составитель Л.Ваксенбургедактор Н,Тимонина Техред М.Борисова Корректор Д.Мельниченко Тираж 776 ЦНИИПИ Государственного по делам изобретений 13035,.Москва, Ж, РаушПодписноемитета СССРоткрытийая наб., д. аэ 7463 илиал ППППатент , г.ужгород, ул ктная,4 Наличие воды в полости 6 обеспечивает постоянное увлажнение материала ядра, что также способствует лечениютрещин.Предлагаемая плотина достаточно технологична при возведении, особенно при использований метода послойной укладки материала с укаткой.Формула изобретенияПлотина из местных материалов, с ядром, выполненным с полостью, заполненной сыпучим материалом и водой, о т л и ч а ю щ а я с я тем, что, с целью повышения противофильтрационной надежности ядра, указанная полость образована внутри него в его верхней части,5Источники информации, принятыево внимание ри экспертизе:1. Авторское свидетельство СССР .Р 281261, кл. Е 02 В 7/06, 969.
СмотретьЗаявка
2096724, 15.01.1975
КОЛОСОВ МИХАИЛ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 05.01.1979
