Устройство для централизованного управления электровозом, осуществляющим надвигание составов на сортировочную горку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

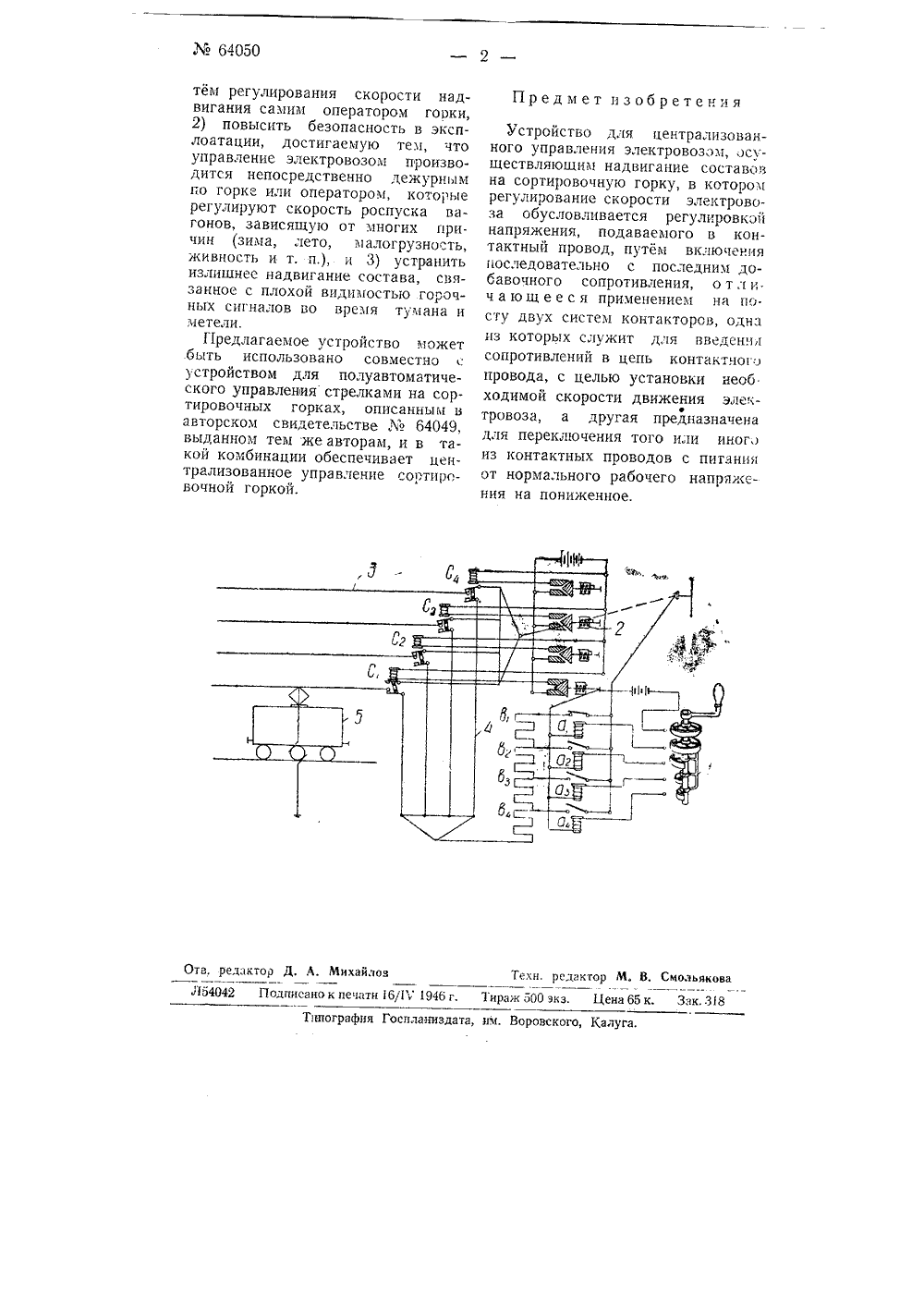

.Е. Ци трово- ровоч 7 две системы установленных на посту контакторов. Первая система контакторов с с, управляется кнопочным коммутатором 2 и служит для переключения того или иного из проводов 3 горочной сети, в нормальном положении находящейся под напряжением сети, на пониженное напряжение. Пониженное напряжение подается к контактным проводам 3 по вспомогательным проводам 4 и получается за счет последовательного включения сопротивления в цепь питания.Регулировка величины пониженного напряжения, с целью установки необходимои скорости движения электровоза, достигается включением соответствующих секций в 1, вя, указанного добавочного сопротивления, ослцествляемым второй системой контакторов а 1, аь управляемых контроллером 1.Обе системы контакторов получают питание от местных источни ков тока низкого напряжения.Предлагаемое устройство имеет целью: 1) увеличить производительность сортировочной горки путм исключения затраты времени на дачу распоряжения машинисту и на ожидание исполнения, а также пуИСАНИЕ Злрееистриуиеани в Бюр Устройство для централизов зом, осуществляющим надви нуюявлено 12 марта 1943 года Опубликовано 31 а В предлагаемом устройстве надвигание составов для роспуска на сортировочную горку осуществляется электровозом, управление которым производится из помещения дежурного по горке. Регулирование скоростей электровоза достигается известным в электрической тяге способом - регулировкой напряжения, подаваемого вконтактныйпровод, путем включения последовательно с последним добавочного сопротивления.Сущность изобретения заключается в применении на посту двух систем контакторов, одна из которых служит для введения сопротивлений в цепь контактных проводов, с целью установки необходимой скорости движения электровоза, а другая предназначена для пе. реключения того или иного из контактных проводов с питания от нормального рабочего напряжения на пониженное,На чертеже схематически пока- но предлагаемое устройство,Как видно из чертежа, контактные провода 3 маневровых путей, по которым передвигается горочный электровоз 5, получают питание от тяговой подстанции через з и,решений Гисллана при СНК СССР ого управления эие составов на соР"У НКПС за М 4391 (321535 та 1944 года64050 Предмет изобретения Отв. редактор Д. А. Михайлов Техн. редактор М, В. Смольякова Л 54042 Подгшсаио к пецати 16/Г 1946 г. Тирак 500 зкз. Цена 65 к. Зак, 318 Т 1 шография Госпланиздата, нм. Воровского, Калуга. тем регулирования скорости надвигания самим оператором горки, 2) повысить безопасность в эксплоатации, достигаемую тем, что управление электровозом производится непосредственно дежурным по горке или оператором, которые регулируют скорость роспуска вагонов, зависящую от многих причин (зима, лето, малогрузность, живность и т. и.), и 3) устранить излишнее надвигание состава, связанное с плохой видимостью горочных сигналов во время тумана и метели.Предлагаемое устройство может быть использовано совместно с устройством для полуавтоматического управления стрелками на сортировочных горках, описанным в авторском свидетельстве М 64049, выданном тем же авторам, и в такой комбинации обеспечивает централизованное управление сортировочной горкой. Устройство для централизованного управления электровозом, осуществляющим надвигание составов на сортировочную горку, в котором регулирование скорости электровоза обусловливается регулировкой напряжения, подаваемого в контактный провод, путем включения последовательно с последним добавочного сопротивления, о т л и. ч а ю щ е е с я применением на по. сту двух систем контакторов, одна из которых служит для введенп,1 сопротивлений в цепь контактного провода, с целью установки необ ходимой скорости движения электровоза, а другая предназначена для переключения того или иного из контактных проводов с питания от нормального рабочего напряжения на пониженное.
СмотретьЗаявка
4391, 12.03.1943
Цикунов А. Е, Шпайзман А. М
МПК / Метки
МПК: B61L 3/10
Метки: горку, надвигание, осуществляющим, сортировочную, составов, централизованного, электровозом
Опубликовано: 01.01.1944
Код ссылки
<a href="https://patents.su/2-64050-ustrojjstvo-dlya-centralizovannogo-upravleniya-ehlektrovozom-osushhestvlyayushhim-nadviganie-sostavov-na-sortirovochnuyu-gorku.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для централизованного управления электровозом, осуществляющим надвигание составов на сортировочную горку</a>
