Механизм обката зубообрабатывающего станка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

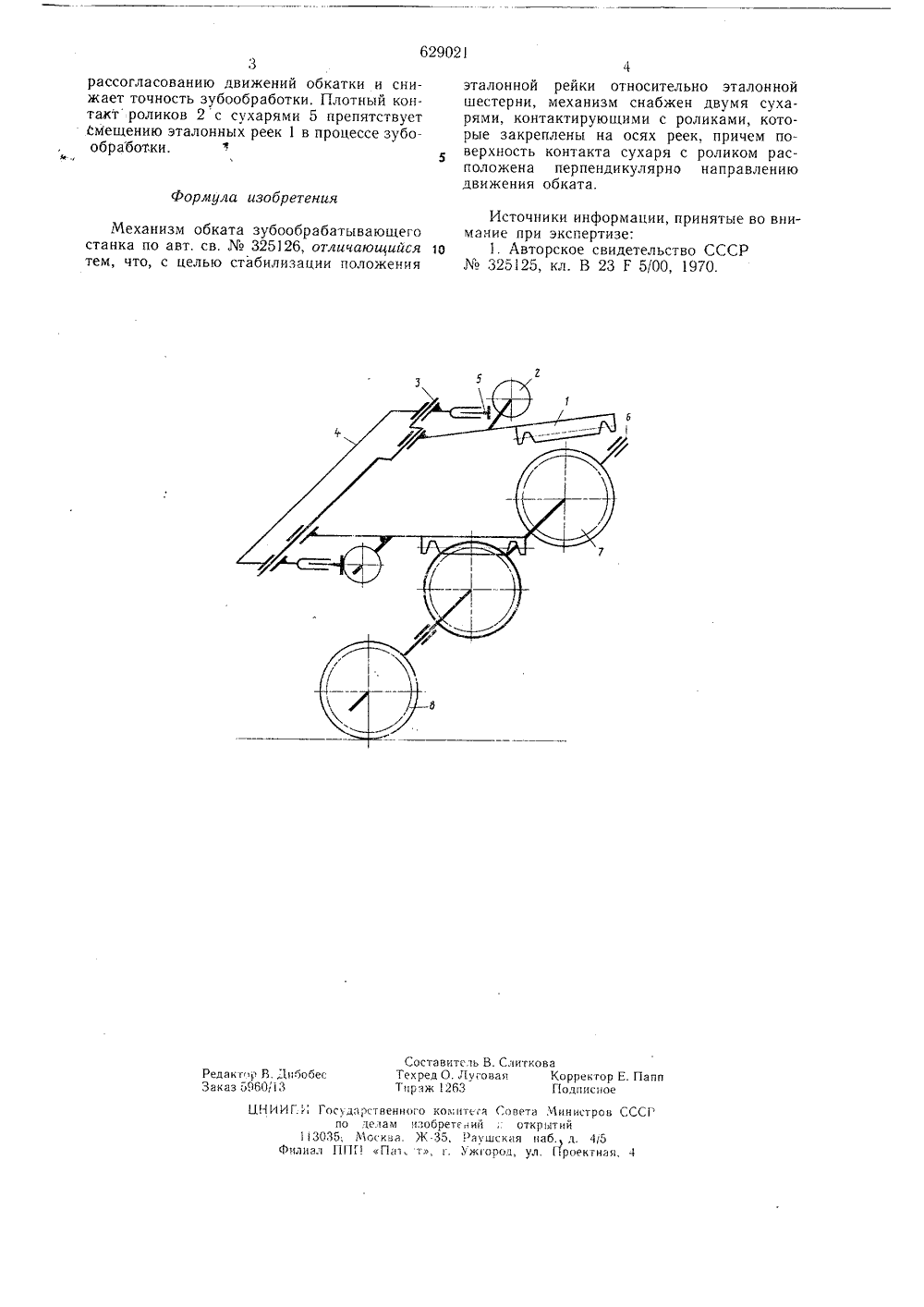

(и) 629021 Союз Соееккмх Соцмалмстнцескнх Республик) Приоритет осудврствеииый комитетСовета Министров СССРоо делам изооретеиийи открытий(43) Опубликоваио 25.10.78. Бюллет (45) Дата опубликования описания39 0. 2) Авторы изобретеаи едоров и Н еофипов) Зааеител ьский политехнический институт КАТА ЗУ СТАНКА НИЗЯ ЬРА БАТОВ А ЮЩ.Изобретение относитсяк металлообработке,В основном авт, св,325126 описанмеханизм обката зубообрабатывающего станка, на обкатном шпинделе которого установ- .лены две эталонные шестерни, зацепляющиеся с двумя эксцентрично посаженными наось эталонными рейками (13.В известном механизме точность обрабатываемых зубчатых колес снижается иэ-эапродольных смещений эталонных реек приплотном зацеплении с эталонными шестернями под действием усилий, возникающихпри зубообработке.Цель изобретения - повышение точности зубообработкн.Достигается она тем, что в механизм обката введены два сухаря, контактирующие с т 5роликами, которые закреплены на осях реек,причем. поверхность контакта сухаря с роликом расположена перпендикулярно направлению движения обката.На чертеже дана кинематическая схемаописываемого механизма.20Эталонные рейки 1, на наружных боковых сторонах которых закреплены ролики 2,установлены на оси 3, одна иэ посадочныхшеек которой выполнена эксцентричной. Ось 3 расположена в проушинах контейнера 4, в которых закреплены регулируемые сухари 5 с плоской рабочей поверхностью, пер. пендикулярной направлению движения обкатки обкатного шпинделя 6 с эталонцыми шестернями 7 и обрабатываемым зубчатым колесом 8.Для осуществления движений обкатки в процессе зубообработки рейки 1 поочередно вводят в плотное беэзазорное зацепление с соответствующими эталонными шестер нями 7 и одновременно ролики 2 входят в плотный контакт с сухарями 5, после чего перемещают возвратно-поступательно ка ретку стола с обкатцым шпинделем 6 в направлении, перпендикулярном его оси на расстояние, равное длнпс обката. Прн этом обрабатываемое колесо 8, закрепленное на шпинделе 6, совершает реверсивцые согласован. ные движения обкатки.Усилия резания, возникающие прн эубообработке, величина и направление которых изменяются в соответствии с закономерностью профилирования эвольвентцой поверхности зубьев, стремятся дополнительно повернуть шпиндель 6 и через эталонные шестерни 7 сместить эталонные рейки 1 в продольном направлении, что приводит к62902 Формула изобретения Составитель В. СлитковаТехред О. Луговая Корректор Е. Папп т пряж263 Подписное Редактор В. 1 ябобесЗаказ 5060/13 ЦНИИГ.И Государственного комнтсга Совета Министров СССГ по делам изобретений ; открытий 113035; Ммоска. Ж, Раушская наб. д. 4/5 Филиал ПГ 1 Г Па 1, т, 1. Ужгород, ул. Проектная, 43рассогласованию движений обкатки и снижает точность зубообработки, Плотный контакт роликов 2 с сухарями 5 препятствует Смещению эталонных реек 1 в процессе зубообработ.ки.Э,5 Механизм обката зубообрабатывающегостанка по авт. св. Хв 325126, отличающийся 10тем, что, с целью стабилизации положения 1эталонной рейки относительно эталонной шестерни, механизм снабжен двумя сухарями, контактирующими с роликами, которые закреплены на осях реек, причем поверхность контакта сухаря с роликом расположена перпендикулярно направлению движения обката. Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР М 325125, кл. В 23 Г 5/00, 1970,
СмотретьЗаявка
2390941, 22.07.1976
ТУЛЬСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ФЕДОРОВ ЮРИЙ НИКОЛАЕВИЧ, ФЕОФИЛОВ НИКОЛАЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: B23F 5/00
Метки: зубообрабатывающего, механизм, обката, станка
Опубликовано: 25.10.1978
Код ссылки
<a href="https://patents.su/2-629021-mekhanizm-obkata-zuboobrabatyvayushhego-stanka.html" target="_blank" rel="follow" title="База патентов СССР">Механизм обката зубообрабатывающего станка</a>
