Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 627212
Авторы: Андрианов, Германенко, Шилов
Текст

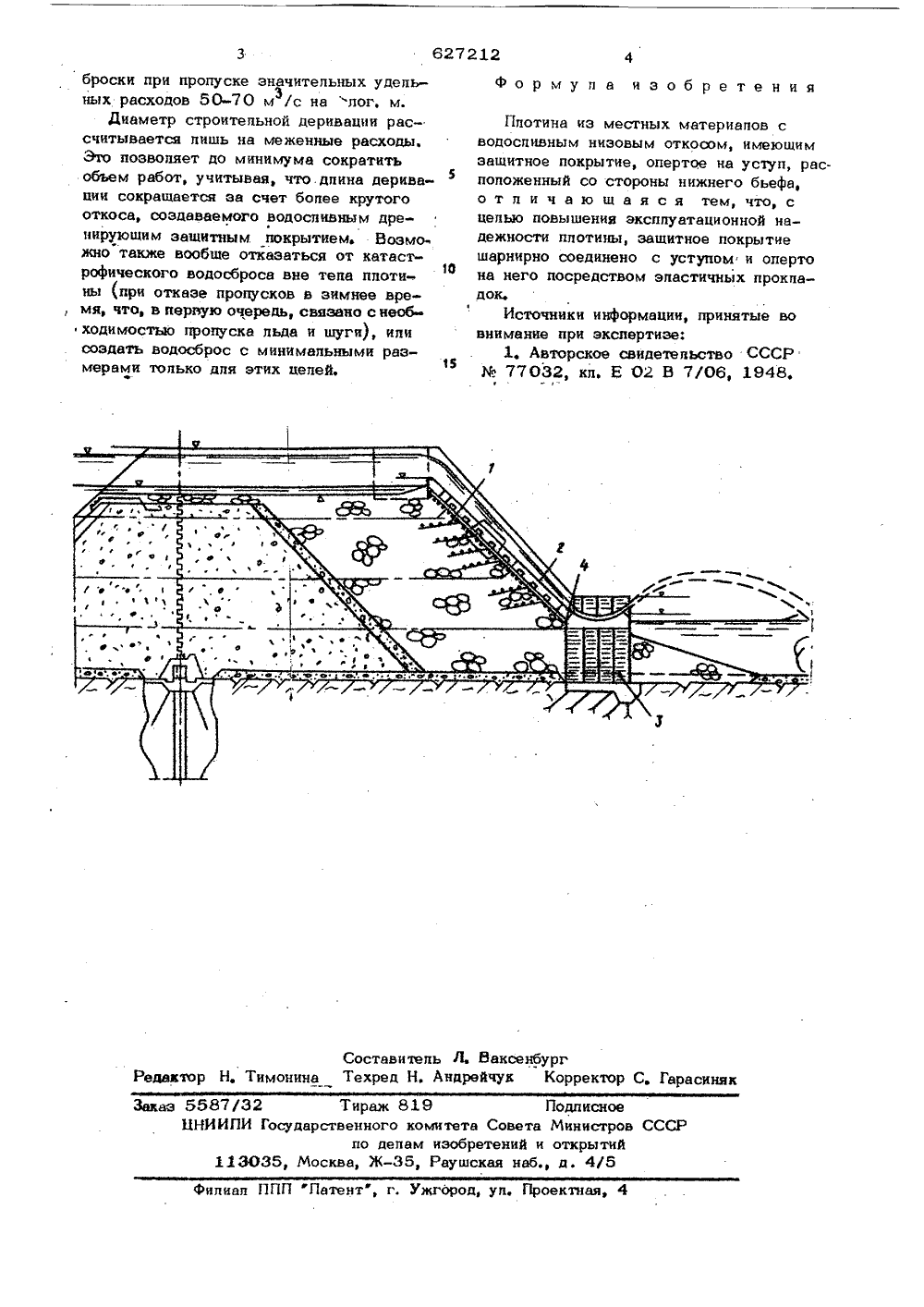

(4) Дата опубликования описания 18,08,78 51) М. Кл 02 В 7/06 Гвеуорвтвеевй кеиететСеввтв Маиастрев ССС 9ве делен взобретенеи открытий 53) УД( 627,824(12) Автоваизобретении А, Н. Германенко, Н. А. Андрианов и В, А. Шипов Всесоюзный инстигут по проектированию организаций энергетического строительства 71) Заа(54) ПЛОТИ ЕСТ НИХ МАТЕРИАЛО посредством ожет быть вый жесткой или ренной в каменет быть выполрукции иэ отдельсвойоперИзобретение относится к плотинам иэ местных материалов, в частности каменно-набросного типа.Известны плотины иэ местных материалов, выполненные с водосливным низовым откосом, имеющим защитное покрытие, опертое на уступ, расположенный со стороны нижнего бьефа 1.Однако такие плотины имеют недостаточную эксплуатационную надежность, так как жесткое опирание защитного покрытия на уступ не обеспечивает возможности поворота отдельных его секций в процессе стабилизации осадок ипи подвижек каменной наброски.Бель изобретения - повышение эксплуатационной надежности плотины путем устранения отмеченных недостатков.Для этого защитное покрытие.шарнирно соединено с уступом и оперто на него посредством эластичных прокладок.На чертеже изображена предлагаемая плотина в поперечном разрезе.Плотина включает водоспивной низ откос 1 с защитным покрытием 2 тым шарнирно на уступ 3эластичных прокладок 4.Защитное покрытие 2 мполнено в виде решетчатогибкой конструкции, заанкную наброску, а уступ можнен в виде ряжевой констных секций. то В предлагаемой плотине шарнирное соединение защитного покрытия 2 с уступом3 обеспечивает создание шарнирного узла, благодаря которому осуществляетсяповорот конструкции без зашемпения поста педней. Поворот отдельных секций уступав процессе стабилизации осадок или подвижек каменной наброски, спагающей телоплотины, способствует более рациональному распределению напряжений в конструк- И пии уступа, а именно, снятие концентра ции напряжений при осадке наброски ивозможного ее зависания.Кроме того, наличие водоспивного дренирующего защитного покрытия обеспезз чивает сокращение объема каменной на627212 Составитель Л. Ваксенбургдактор Н. Тимонина Техред Н, Андрейчук Корректо арасиня Подписноета Совета Министров ССретений и открытийшская наб., д. 4/5 Тираж 81 587/32НИИПИ Государственного комитепо делам изоб35, Москва, Ж, Рау и ППП фПатентф, г. Ужгород, ул. Проектная, 4 броски при пропуске значительных удельных расходов 50-70 м /с на лог, м.3Диаметр строительной деривации рассчитывается лишь на меженные расходы. Это позволяет до минимума сократить объем работ, учитывая, что.длина дерива 5 ции сокращается за счет более крутого откоса, создаваемого водосливным дренирующим защитным покрытием, Возможно также вообще отказаться от катастрофического водосброса вне тела плоти-.ны (при отказе пропусков в зимнее время, что, в первую очередь, связано с необходимостью пропуска льда и шуги), или создать водосброс с минимальными размерами только для этих целей. формула изобретения Плотина из местных материалов с водосливным низовым откосом, имеющим защитное покрытие, опертое на уступ, расположенный со стороны нижнего бьефа, о т л и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной надежности плотины, защитное покрытие шарнирно соединено с уступом и оперто на него посредством эластичных прокладок.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР М 77032, кл, Е 02 В 7/06, 1848,
СмотретьЗаявка
2187306, 05.11.1975
ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИЙ ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА "ОРГЭНЕРГОСТРОЙ"
ГЕРМАНЕНКО АНАТОЛИЙ НИКОЛАЕВИЧ, АНДРИАНОВ НИКОЛАЙ АЛЕКСАНДРОВИЧ, ШИЛОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 05.10.1978
Код ссылки
<a href="https://patents.su/2-627212-plotina-iz-mestnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Плотина из местных материалов</a>
