Способ послойного уплотнения каменной наброски при возведении плотины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

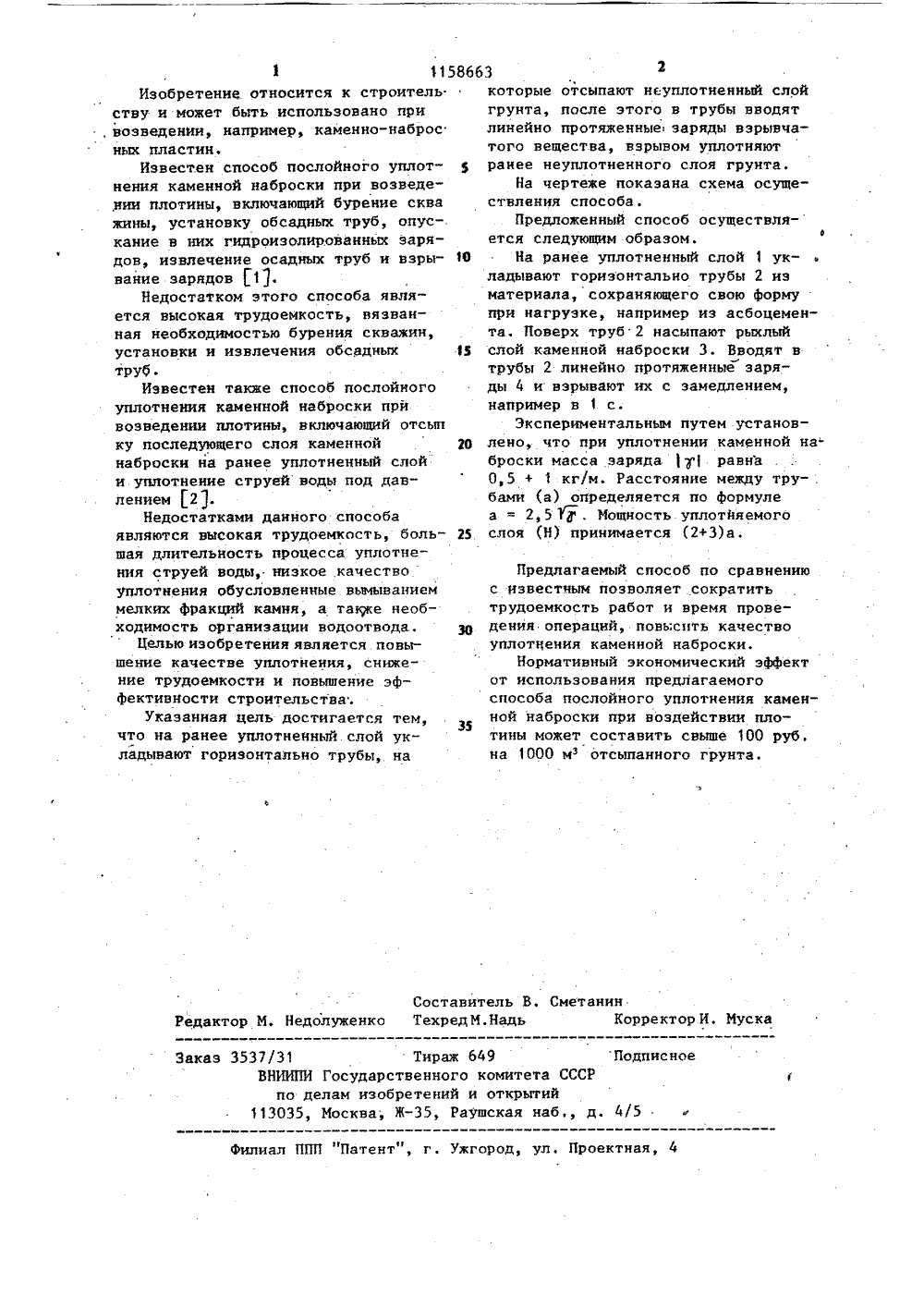

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСН ИХРЕСПУБЛИК А(9) )В 7 4(5 НОМИТЕТ СССР НИИ И ОТНРЫТИ ГОСУДАРСТЕНН 11 И 1 Ю ДЕЛАМ ИЭОБРЕ ИЯ 1аеьвЪвйщд,ц БР ТЕЛЬСТВУ ОПИСАНИ Н АВТОРСКОМУ(56) 1. Иванова П,Л. Уплотнение малосвязных грунтов взрывами. М., "Недра", 1983, с. 18, рис, 5.9 г.2, Гришин М.М. Справочник по гидротехнике. М., Госиздат но, строительству и архитектуре. 1955, с. 643 (прототип) .(54)(57) СПОСОБ ПОСЛОЙНОГО УПЛОТ- НЕНИЯ КАМЕННОЙ НАБРОСКИ ПРИ ВОЗВЕДЕНИИ ПЛОТИНЫ, включающий отсыпку слоя каменной наброски на ранее .уплотненный слой, о т л.и ч а ющ и й с я тем, что, с целью повышения качества уплотнения, снижения трудоемкости и повышения эффективности строительства, на ранее уплот" ненный слой укладывают горизонтально трубы, на которые отсыпают неуплотненный слой грунта, послеэтого в трубы вводят линейно протяженные заряды взрывчатого вещества, взрывом которых уплотняют ранее неуплотненный слой грунта,Составитель В, СметанинТехред М. Надь Корректор И. МускаМ Редактор М, Недолуженко Заказ 3537/31 Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва; Ж, Раушская наб д. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 1 115866Изобретение относится к строительству и может быть использовано при, возведении, например, каменно-набросных пластин,Известен способ послойного уплотнения каменной наброски при возведе,нии плотины, включающий бурение скважины, установку обсадных труб, опускание в них гидроизолированных зарядов, извлечение осадных труб и взрывание зарядов 1 11.Недостатком этого способа является высокая трудоемкость, вязванная необходимостью бурения скважин,установки и извлечения обсадных 13трубИзвестен также способ послойногоуплотнения каменной наброски прйвозведении плотины, включающий отсыпку последующего слоя каменной 20наброски на ранее уплотненный слойи.уплотнение струей воды под давлением 21.Недостатками данного способаявляются высокая трудоемкость, большая длительность процесса уплотнения струей воды, низкое качествоуплотнения обусловленные вымываниеммелких фракций камня, а такке необходимость органиэации водоотвода. ЗОЦелью изобретения является повышение качестве уплотнения, снижение трудоемкости и повышение эффективности строительства.Укаэанная цель достигается тем35что на ранее уплотненный слой укладывают горизонтально трубы, на 32которые отсылают неуплотненный слойгрунта, после этого в трубы вводятлинейно протяженные заряды взрывчатого вещества, взрывом уплотняютранее неуплотненного слоя грунта.На чертеже показана схема осуществления способа,Предложенный способ осуществляется следующим образом.На ранее уплотненный слой 1 укладывают горизонтально трубы 2 изматериала, сохраняющего свою формупри нагрузке, например из асбоцемента. Поверх труб 2 насыпают рыхлыйслой каменной наброски 3. Вводят втрубы 2 линейно протяженные заряды 4 и взрывают их с замедлением,например в 1 с.Экспериментальным путем установлено, что при уплотнении каменной наброски масса заряда 1 у 1 равна0,5 + 1 кг/м, Расстояние между тру- .бами (а) определяется по формулеа = 2,51 . Мощность уплотняемогослоя (Н) принимается (2+3)а. Предлагаемый способ по сравнению с известным позволяет сократить трудоемкость работ и время проведения операций, повь;сить качество уплотнения каменной наброски.Нормативный экономический эффект от использования предлагаемого способа послойного уплотнения каменной наброски при воздействии плотины может составить свыше 100 руб, на 1000 м отсыпанного грунта.
СмотретьЗаявка
3702762, 16.02.1984
СПЕЦИАЛИЗИРОВАННЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И ЭКСПЕРИМЕНТАЛЬНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ "ГИДРОСПЕЦПРОЕКТ"
ЛАЗУТИН ВАЛЕНТИН СЕМЕНОВИЧ, ШИФРИН ЕВГЕНИЙ ИЗРАИЛЕВИЧ, СЕГЕЛЬ МИХАИЛ ЯКОВЛЕВИЧ
МПК / Метки
МПК: E02B 7/06
Метки: возведении, каменной, наброски, плотины, послойного, уплотнения
Опубликовано: 30.05.1985
