Устройство защиты инвертора от двухфазного срыва инвертирования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 626464
Автор: Курсков
Текст

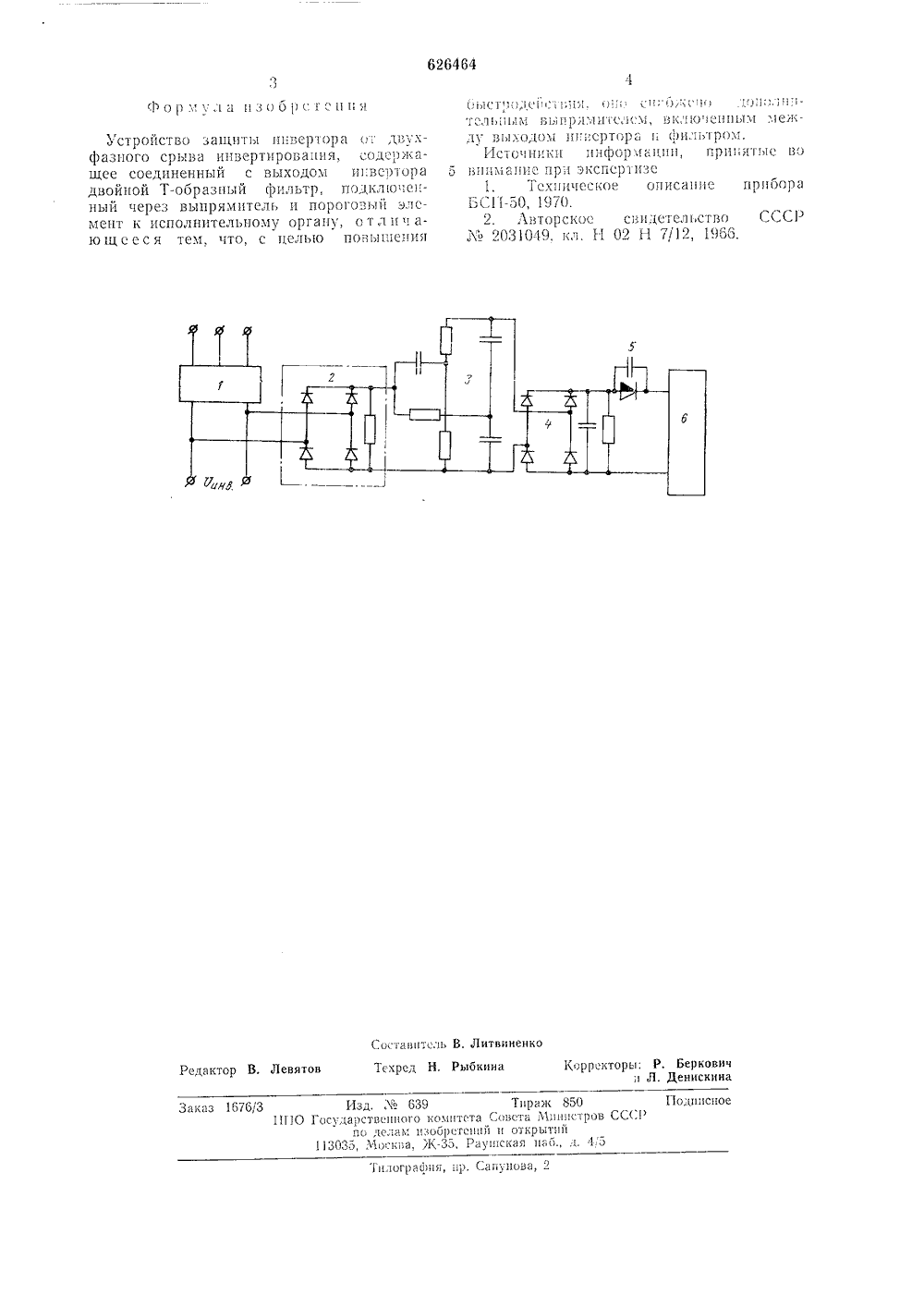

,; д чО П И С А Н И Е цц 626464ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(45) Дата опубликования описания 28.08.78 овета Министров СС УДК 621.316.92 ь(72) Автор изобретения И. А, Курсков Объединенный институт ядерных исследований(54) УСТРОЙСТВО ЗАЩИТЫ ИНВЕРТОРА Т ДВУХФАЗНОГО СРЫВА ИНВЕРТИРОВАНИЯ2 в его тавляходцт а вы- повьраб 1 Прц двухфазном срывевыходном напряжении появ 25 ющая с частотой сети, кочерез резонансный мост 3 ходного напряжения выпря шается, ц исполнительный тывает. пзвертора ляется сос торая пр амплиту мцтсля 4 элемент Изобретение относится к области защиты от срыва инвертирования преобразователя питания сверхпроводящих соленоидов, работающих в циклическом режиме.Известно устройство защиты, содержащее на входе фильтр, подключенный через выпрямитель и пороговый элемент к исполнительному органу 1. Недостатком этого устройства являются большие габариты фильтра при использовании для защиты ицвсртора.Нацболсс близким по технической сущности н достигаемым результатам является устройство защиты инвертора от двухфазного срыва инвертирования, содержащее соединенный с выходом инвертора двойной Т-образный фильтр, подключенный через выпрямитель и пороговый элемент к исполнительному органу 2. Недостатком этого устройства является невысокое быстродействие.С целью повышения быстродействия, устройство снабжено дополнительным выпрямителем, включенным между выходом цнвертора и фильтром.На чертеже представлена схема устройства защиты.К выходу инвертора 1 подключен выпрямитель 2, выполняющий функцию умножителя частоты, напряжение с которого подано ца двоцной Т-образный мост 3, выход моста через выпрямитель 4 и пороговый элемент 5 соединен с исполнительным ор ганом 6, например с управляющим электродом тиристорного усилителя. Подключение выхода моста 3 к исполнительному органу 6 через выпрямитель 4 и пороговый элемент 5 обеспечивает максцмальнчю доброт ность моста 3, независимость амплитудывыходного цмпу:иса ог параметров моста ц от амплитуды выходного напряжения цц.цсртора.Прп нормальной работе цнвертора 1 т 15 его выходном напряжении содержатся гармоники, кратные числу фаз сети переменного тока. Так как резонансная частота настройки моста 3 равна двойной частоте сети переменного тока, напряжение выпрямите ля 4 недостаточно для срабатывания порогового элемента 5.никина хред Лев дактор подписноеказ 1676/ штста Си)с )стени и о 5, Раушска нр. Саиуново Г 1) Я О) и 5 ФО 1 мгла изоорсГсин) Устройство зашиты ппвертора ГГ дв)ух фазпого срыва инвертироьапия, сОдсркащее соединенный с выходом и:встора двойной Т-образный рпльтр, подключенный через выпрямитель и пороговь)и элемент к исполнительному органу, о т л и ч аю щ с е с я тем, что, с целью повышения ОС 1)О,.Си 1)НЯ. ОИО С ,.СО О,ОС.- тель;ым выпр;.)ГГГс.ОуГ, вк,н)О снпым аек;у выходом игвсрторафиль 1 им.Истоники ннфо 1 )аГии, п 1 ияГьс во 5 внпмапис Гр: кспс 1изс1. Техническое описание прибораБС 11-ОО, 1970.2. Лвтор скос свидсте н ствг СССРМ 2031049, кл. 11 02 Н 712, 196 О.
СмотретьЗаявка
2051219, 25.07.1974
ОБЪЕДИНЕННЫЙ ИНСТИТУТ ЯДЕРНЫХ ИССЛЕДОВАНИЙ
КУРСКОВ ИВАН АНДРЕЕВИЧ
МПК / Метки
МПК: H02H 7/10
Метки: двухфазного, защиты, инвертирования, инвертора, срыва
Опубликовано: 30.09.1978
Код ссылки
<a href="https://patents.su/2-626464-ustrojjstvo-zashhity-invertora-ot-dvukhfaznogo-sryva-invertirovaniya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство защиты инвертора от двухфазного срыва инвертирования</a>
