Устройство для изменения направления движения длинномерных грузов

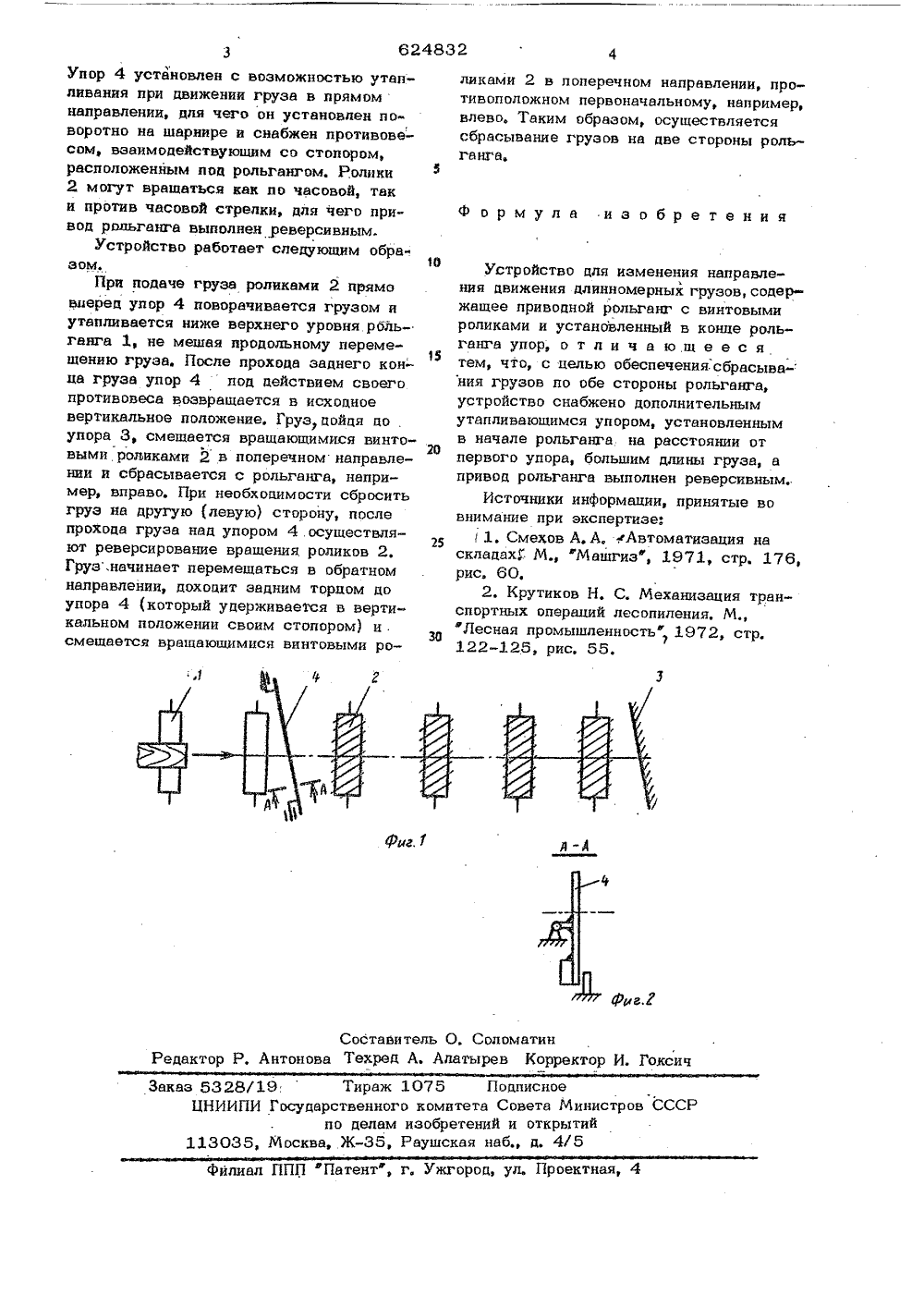

3 О П И С А Н И Е (цв 21 вз 2 ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДВТВЛЬСГВУ Союз Советских Социалистических Республик(5) М. Кл. В 65 Я 13/075 с присоединением заявкиГосударственна аснетет Севвта Неаестраа СССР ае делан езебретее 9 и еткрнтий(45) Дата опубликования описання 16.08.78(54) УСТРОЙСТВО, ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ ДВИЖЕНИЯ ДЛИННОМЕРНЪХ ГРУЗОВИзобретение относится к внутризаводскому транспорту и может быть использовано, например, для подачи пиломатериалов к сортировочным, обрезным и другимстайкам,5Известны транспортирующие устройства, содержащие рольганг с приводнымироликами и установленными вдоль роль-.ганга поворотными в плане упорами.Указанные рольганги обеспечивают пе Оремещение (сбрасывание) грузов с помощью приводных рычагов по обе сторонырольганга 11. Однако конструкция рольганга сложна и в некоторых случаях подобные устройства при сбрасывании деформируют или ломают груз.Известно также устройство для изменения направления движения длинномерныхГрузов, а именно - пиломатериалов, содержащее приводной рольгвнг с винтовыми роликами, и установленный в концеропьгаага упор 2.Недостатком устройства является,то,что оно обеспечивает сбрасывание пиломатериалов только в одну сторону, Од нако во многих случаях возникает необходимость сбрасывать грузы на две стороны, например, при разделении грузана два "отокв или при подаче грузапоочередно к двум станкам, расположенным но обе стороны от устройства,Цель изобретения - обеспечение сбрасывания грузов цо обе стороны рольганга.Это достигается тем, что устройствоснабжено дополнительным утапливвющимся упором, установленным в начале рольганга нв расстоянии от первого упора,большим длины груза, а привод рольгвнга выполнен реверсивным,На фиг. 1 изображено предлагаемоеустройство, вид сверху; нв фиг. 2 разрез А-А на фиг. 1.Устройство включает лривоцной (привоц нв чертеже не показан) рольгвнг 1с винтовыми роликами 2. В конце рольгвнгв установлен непоцвижно упор 3, а вначале рольганга - дополнительный упор4.Расстояние между упорами 3 и 4превышает максимальную длину груза,з 62483 Упор 4 установлен с возможностью утапливания при движении груза в прямом направлении, для чего он установлен по- воротно на шарнире и снабжен противовесом, взаимодействующим со стопором, расположенным под рольгангом. Ролики ф 2 могут вращаться как по часовой, так и против часовой стрелки, для чего привод рольганга выполнен реверсивным.Устройство работает следующим образом.10При подаче груза роликами 2 прямо вперед уор 4 поворачивается грузом и утапливается ниже верхнего уровня роль- ганга 1, не мешая продольному переме 15 щению груза. После прохода заднего кон- ца груза упор 4 нод действием своего противовеса возвращается в исходное вертикальное положение. Груз дойдя до . упора 3, смещается вращающимися винто 20 выми роликами 2 в поперечном направлении и сбрасывается с рольганга, например, вправо, При необходимости сбросить груз на другую (левую) сторону, после прохода груза над упором 4.осуществля 25 ют реверсирование вращения. роликов 2, Груз.начинает перемещаться в обратном направлении, доходит задним торцом до упора 4 (который удерживается в вертикальном положении своим стопором) и.ЗО смещается вращающимися винтовыми роликами 2 в поперечном направлении, противоположном первоначальному, например,влево, Таким образом, осуществляетсясбрасывание грузов на две стороны рольгнга,Ф ормула изобретенияУстройство для изменения направления движения длинномерных грузов,содержащее приводной рольганг с винтовыми роликами и установленный в конце роль- ганга упор, о т л и ч а ю.щ е е с я тем, что, с целью обеспечения сбрасыва- ния грузов по обе стороны рольганга, устройство снабжено дополнительным утапливающимся упором, установленным в начале рольганга на расстоянии от первого упора, большим длины груза, а привод рольганга выполнен реверсивнымИсточники информации, принятые во внимание при экспертизе:1, Смехов А,А, Автоматизация на складах" М., Машгиз, 1971, стр, 176, рис. 60.2, Крутиков Н, С. Механизация транспортных операций лесопиления, М., Лесная промышленность" 1972, стр, 122-125, рис. 55.Составитель О, СоломатинРедактор Р. Антонова Техред А. Алатырев Корректор И. ГоксичЗаказ 5328/19Тираж 1075 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская набд, 4/5Филиал ППП Патент", г. Ужгород, ул, Проектная, 4
