Генератор высоковольтных импульсов

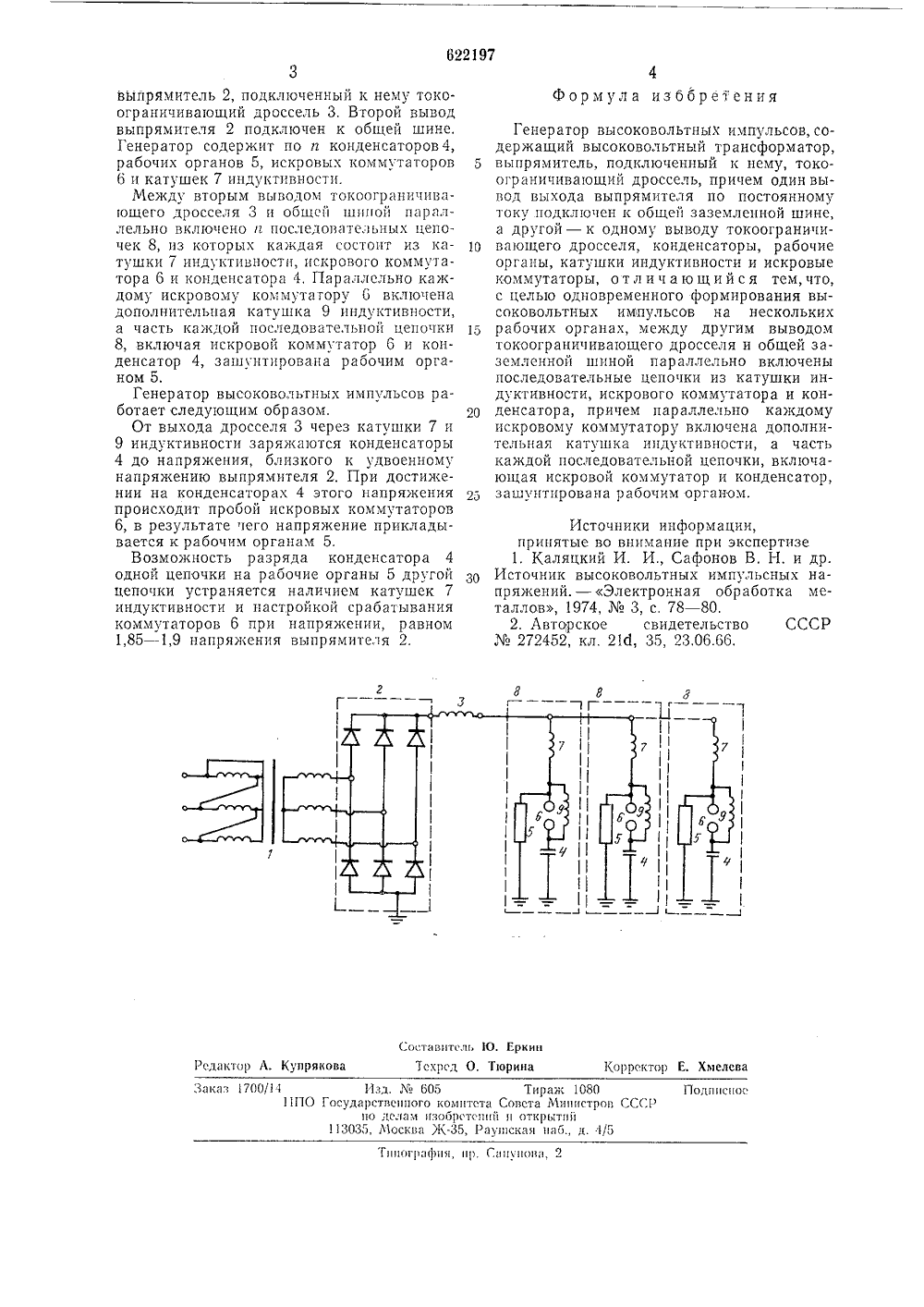

ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ1 н 1 622 9 У Союз Советских Социалистических Республик) 2455587/18-21 3/5 единением заявки с п Государственнын комитет Совета Министров СССР ло делам изобретенийи открытийнов, И. И. Каляцкий и Б. В. Семкиньский институт высоких напряжений приьской Революции и ордена Трудовоготехническом институте им, С, М. Кировинженерно-строительный институт а вате ктяб ом- асполский ГЕНЕРАТОР ВЪСОКОВОЛЪТНЪХ ИМПУЛЪ к импульсной тех ьзовано при физи ектрической проч гсоковольтных имвысоковольтный ничивающий резисель 1. Этот генератор имеет сравнительно невысокую стабильность амплитуды выходныхимпульсов.Наиболее близким техническим решениемк изобретению является генератор высоковольтных импульсов, содержащий высоковольтный трансформатор, выпрямитель,подключенный к нему токоограничивающийдроссель, причем один вывод выхода выпрямителя по постоянному току подключенк общей заземленной шине, а другой - к 2 подному выводу токоограничивающего дросселя, конденсаторы, рабочие органы, катушки индуктивности и искровые коммутаторы 21.Однако этот генератор не обеспечиваетодновременного формирования высоковольтных импульсов на нескольких рабочихорганах,Изобретение относится ике и может быть испол еских исследованиях эл ости диэлектриков.Известен генератор вь ульсов, содержащий рансформатор, токоогра ор, дроссель и выпрямит Цель изобретения - одновременное формирование высоковольтных импульсов на нескольких рабочих органах.Для этого в генераторе высоковольтных импульсов, содержащем высоковольтный трансформатор, выпрямитель, подключенный к нему, токоограничивающий дроссель, причем один вывод выхода выпрямителя по постоянному току подключен к общей заземленной шине, а другой - к одному выводу токоограничивающего дросселя, конденсаторы, рабочие органы, катушки индуктивности и искровые коммутаторы, между другим выводом токоограничивающего дросселя и общей заземленной шиной параллельно включены последовательные цепочки из катушки индуктивности, искрового коммутатора и конденсатора, причем параллельно каждому искровому коммутатору включена дополнительная катушка индуктивности, а часть последовательной цепочки, включающая искровой коммутатор и конденсатор, зашунтирована рабочим органом.На чертеже приведена принципиальная электрическая схема генератора.Генератор высоковольтных импульсов содеркит высоковольтный трансформатор 1,622197 формула из ббретения 3Д 1111 Составитсав Ю. ЕркинКулрякова Тсхрсд О. Тюрина Коррсктор Е. Хмелев дактор 05 Тираск 1080комитста Совета Мииистроп ССГРаобрстспий и открытийЗакав иогрдфия, ир Гдиуиовд,выпрямитель 2, подключенный к нему токо- ограничивающий дроссель 3. Второй вывод выпрямителя 2 подключен к общей шине. Генератор содержит по и конденсаторов 4, рабочих органов 5, искровых коммутаторов 6 и катушек 7 индуктивности.Между вторым выводом токоограничивающего дросселя 3 и общей шиной параллельно включено и последовательных цепочек 8, из которых каждая состоит из катушки 7 индуктивпости, искрового коммутатора 6 и конденсатора 4, Параллельно каждому искровому коммутатору 6 включена дополнительная катушка 9 индуктивиости, а часть каждой последовательной цепочки 8, включая искровой коммутатор 6 и конденсатор 4, зашунтирована рабочим органом 5.Генератор высоковольтных импульсов работает следующим образом,От выхода дросселя 3 через катушки 7 и 9 индуктивности заряжаются конденсаторы 4 до напряжения, близкого к удвоенному напряжению выпрямителя 2. При достижении на конденсаторах 4 этого напряжения происходит пробой искровых коммутаторов 6, в результате чего напряжение прикладывается к рабочим органам 5,Возможность разряда конденсатора 4 одной цепочки на рабочие органы 5 другой цепочки устраняется наличием катушекиндуктивности и настройкой срабатывания коммутаторов 6 при напряжении, равном 1,85 - 1,9 напряжения выпрямителя 2. Генератор высоковольтных импульсов, содержащий высоковольтный трансформатор, 5 выпрямитель, подключенный к нему, токоограничивающий дроссель, причем один вывод выхода выпрямителя по постоянному току подключен к общей заземленной шине, а другой - к одному выводу токоограничи ва 1 ощего дросселя, конденсаторы, рабочиеорганы, катушки индуктивности и искровые коммутаторы, отличающийся тем,что, с целью одновременного формирования высоковольтных импульсов на нескольких 15 рабочих органах, между другим выводомтокоограничивающего дросселя и общей заземленной шиной параллельно включены последовательные цепочки из катушки индуктивности, искрового коммутатора и кон денсатора, причем параллельно каждомуискровому коммутатору включена дополнительная катушка иидуктивности, а часть каждой последовательной цепочки, включающая искровой коммутатор и конденсатор, 25 зашунтирована рабочим органом. Источники информации,принятые во внимание при экспертизе1. Каляцкий И. И., Сафонов В, Н. и др.80 Источник ВысОкОВОльтных импульсных напряжений. - Электронная обработка металлов, 1974,3, с. 78 - 80.2. Авторское свидетельство СССР272452, кл, 216, 35, 23,06.66,
