Способ защиты трансформатора, работающего без выключателей со стороны высшего напряжения

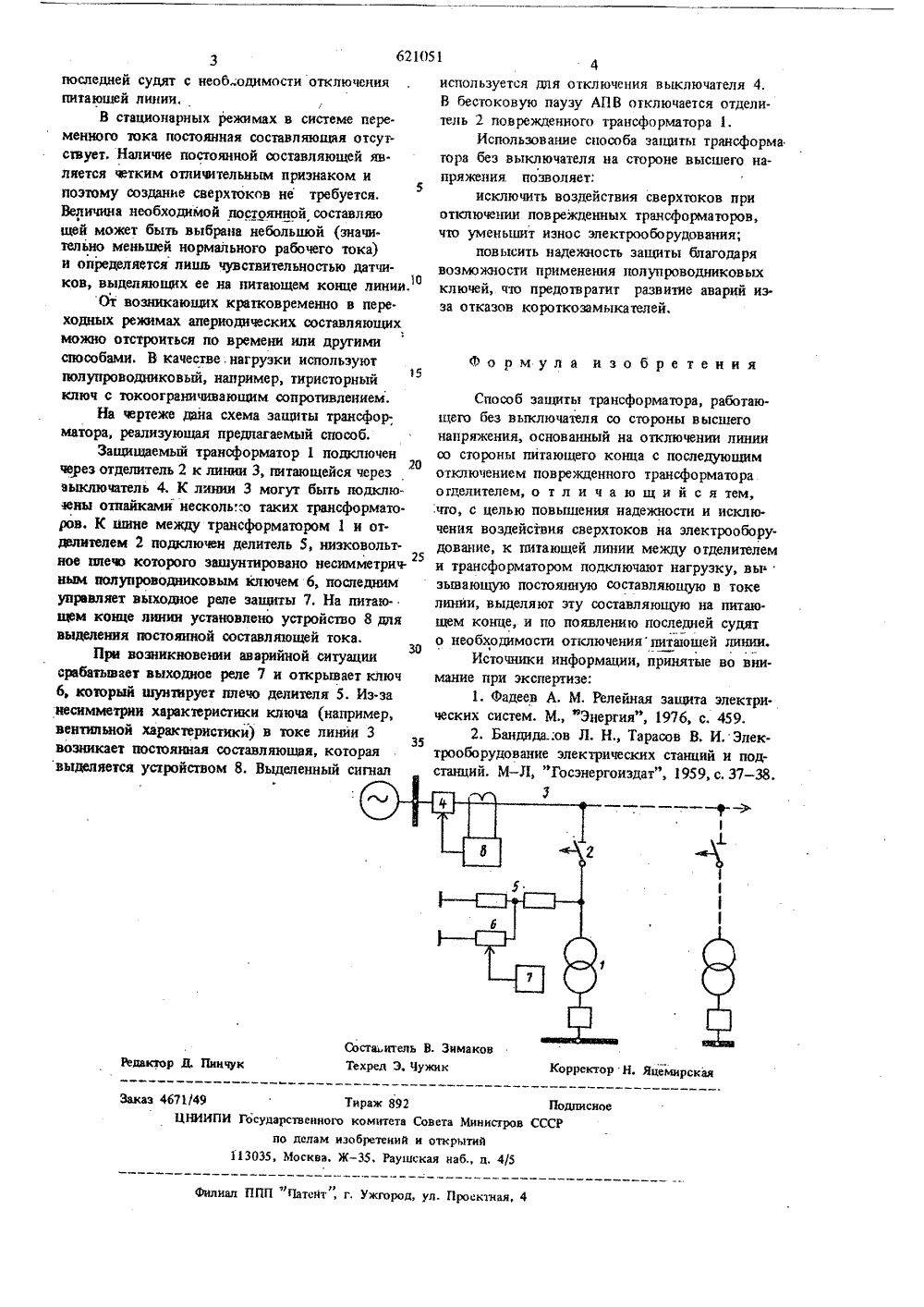

Союз Советских Социаяистических РеспубликОп ИСАНИЕ ИЗОБРЕТЕН ИЯ(43) Опубликовано 25.08 судорственный комет света Министров ССС оо делам изобретенийн открытий Бюллетень 3 621,316,92545) Дата опубликования описания 14.07.7 БЧерников, А, А, Евликов и В. Ю, Федяев(72) Авторы изобретен Отдел изучения эксплуатации Всесоюзного электротехнического института им. В. И. Ленина на Волжской ГЭС(71) Заявитель БЕЗ 4) СПОСОБ ЗАЩИТЫ ТРАНСФОРМАТОРОВ, РАБОТ ВЫКЛЮЧАТЕЛЕЙ СО СТОРОНЫ ВЫСШЕГО НАПРЯЖЕНИЯИзобретение относится к защите электрооборудования и может быть использовано для аварийного отключения трансформаторов подстанций без выключателей на стороне высшего напряжения, 5Известен способ защиты трансформаторов работающих без выключателей иа стороне высшего напряжения, при котором на подстанции в случае необходимости аварийного отключения трансформатора запускают высокочастотный ге а нератор, фиксируют высокочастотный сигнал на питающем конце линии, отключают выклю. чатель питающего конца с последующим отключением поврежденного трансформатора отдели.телам 111. 15Недостатком способа является его сложность и высокая стоимость аппаратуры для высокочастотной обработки линии.Известен также способ защиты трансформа. торов при котором на подстанции с поврежден 20 ным трансформатором устраивают искусственное кор ткое. замыкание, вызывающее появление сверхтока, фиксируют этот сверхток с помощью защит, установленных на питающем конце линии, отключают выключатель питающего конца, а за. 2 ем - отделитель трансформатора 121. Этот спо. соб не требует дорогой и сложной аппаратуры.Однако оборудование подвергается воздействию сверхтоков. Кроме того, из-за недостаточ. ной надежности короткозамыкателя, особенно в зимних условиях, в энергосистемах наблюда ются случаи отказа короткозамыкателей во вклю чении, что приводит к развитию аварии с тяже. лыми последствиями,Целью изобретения является повышение надежности защиты трансформаторов без вы. ключателей на стороне высшего напряжения при одновременном исключении воздействия сверх. токов на электрооборудование.Это достигается тем, что в известный спо соб зашиты трансформаторов подстанции, рабо. тающих без выключателей на стороне высшего напряжения, основанный на отключении линии со стороны питающего конца с последующим отключением поврежденного трансформатора отделителем, к питающей линии между отдели телем и трансформатором подключают нагруз. ку, вызывающую постоянную составляющую в токе линии, выделяют эту постоянную составляющую на питающем конце и по появлению62 Н)5 итель 9. Зимак дактор Д. Пинчу ектор Н. Яцемирскаи Техрел Э, Чужик з 4671 Тираж 892комитета Совета Министровзобретений и открытийЖ - 35, Раушская наб., д, 4/5 ПИ Государственно ПодписноеСР о де 13035, Москва ППП "г 1 атент, г. Ужгород, ул. Проек 1 иая, 4 3 последней судят с необ одимости отключении питающей линии,В стационарных режимах в системе переменного тока постоянная составляющая отсутствует. Наличие постоянной составляющей является четким отличительным признаком и5 поэтому создание сверхтоков не требуется, Величина необходимой постоянной составляю щей может быть выбрана небольшой (значительно меньшей нормального рабочего тока) и определяется лишь чувствительностью датчи. ков, выделяющих ее на питающем конце линии.От возникающих кратковременно в пере. ходных режимах апериодических составляющих можно отстроиться по времени или другими стюсобами. В качестве. нагрузки используют5 полупроводниковый, например, тиристорный ключ с токоограничивающим сопротивлением,На чертеже дана схема защиты трансформатора, реализующая предлагаемый способ.Защищаемый трансформатор 1 подключен через отделитель 2 к линии 3, питающейся через20 выключатель 4, К линии 3 могут быть подклюкны отпайками несколь.:о таких трансформато ров. К шине между трансформатором 1 и отделителем 2 подключен делитель 5, низковольт. иое плечо которого зашунтировано несимметрич 25 иым полупроводниковым ключем 6, последним управляет выходное реле защиты 7. На питаю. щем конце линии установлено устройство 8 для выделения постоянной составляющей тока.При возникновении аварийной ситуации срабатывает выходное реле 7 и открывает ключ 6, который шуитирует плечо делителя 5. Из.за несимметрии характеристики ключа (например, вентильной характеристики) в токе линии 3 возникает постоянная составляющая, которая выделяется устройством 8, Выделенный сигнал 14используется для отключения выключателя 4. В бестоковую паузу АПВ отключается отдели- тель 2 поврежденного трансформатора 1,Использование способа защиты трансформа тора без выключателя на стороне высшего напряжения позволяет:исключить воздействия сверхтоков при отключении поврежденных трансформаторов, что уменьшит износ электрооборудования;повысить надежность защиты бпагодаря возможности применения полупроводниковых ключей, что предотвратит развитие аварий из. за отказов короткозамыкателей. Формула изобре тения Способ защиты трансформатора, работающего без выключателя со стороны высшего напряжения, основанный на отключении линии со стороны питающего конца с последующим отключением поврежденного трансформатора огделителем, о т л и ч а ю щ н й с я тем, что, с целью повышения надежности и исключения воздействия сверхтоков на электрооборудование, к питающей линии между отделителем и трансформатором подключают нагрузку, вы зывающую постоянную составляющую в токе линии, выделяют эту составляющую на питаю. щем конце, и по появлению последней судят о необходимости отключенияытаюшей линии.Источники информации, принятые во внимание при экспертизе:1, Фадеев А. М, Релейны защита электрических систем, М., "Энергия", 1976, с, 459,2, Банднда;ов Л. Н Тарасов В. И. Электрооборудование электрических станций и подстанций. М - Л, "Госэнергоиздат", 1959, с, 37 - 38.
