Устройство для измерения временных параметров повторяющихся импульсных сигналов

Номер патента: 618700

Автор: Замек

ZIP архив

Текст

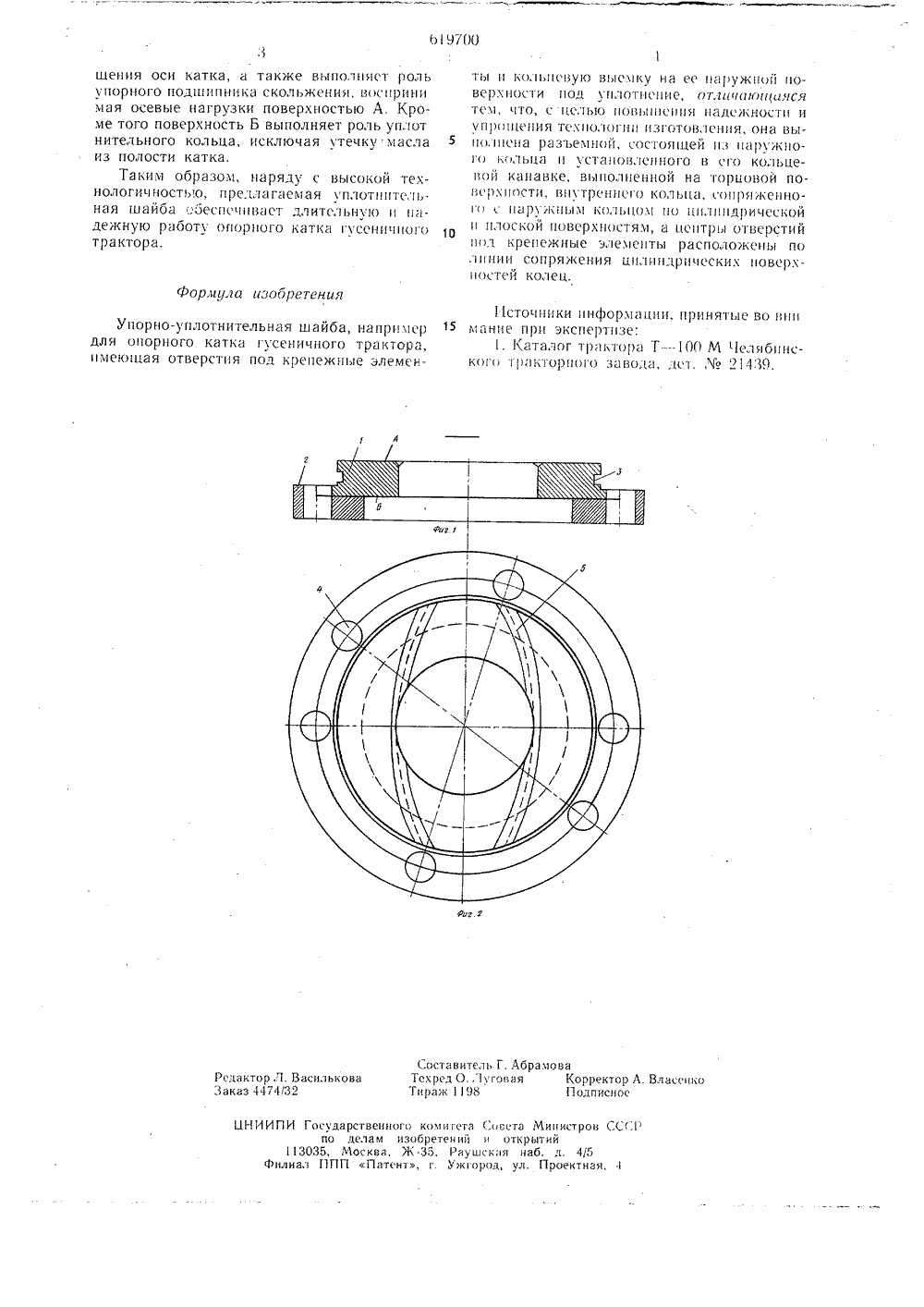

(11) 619700 АВТОРСКОМУ СВИДЕТЕЛЬС 1) Доп тельное к авт, свил-ву -2) Заявлено 27.08.75 (21) 2170950/25-2 51) М. Кл. Р 16 В 43/О аявкиприсоединени осударственнмй комитетСовета Министров СССоо делам изооретенийи открытий(45) Дата опубликования оп и сани я ОИ,О Ь. 7 Ь(71) Заявител 4) УПОРНО-УПЛОТНИТЕЛЬНАЯ ШАЙБА А БО.ЕЕВА Изве наприме трактр ные эле наружн Изобретение относится к области машностроения и может быть использовано,частности, для опорного катка гусеничногтрактора. стна упорно-уплотнительная шайба, р, для опорного катка гусЕничного а, имеющая отверстия под крепеж- менты и кольцевую выемку на ее ой поверхности под уплотнение 1. Недостаток конструкции известной пгайбы заключается в ее низкой эксплуатационной надежности и нетехнологичности из-за необходимости установки в ее внутренней проточке дополнительного уплотнения.Целью изобретения является повышение надежности и упрощение технологии изготовления упорно-уплотнительной шайбы. Эта цель достигается тем, что предлагаемая шайба выполнена разъемной, состоящей из наружного кольца и установленного в его кольцевой канавке, выполненной на торцовой поверхности, внутреннего кольца, сопряженного с наружным кольцом по цилиндрической и плоской поверхностям, а центры отверстий под крепежные элементы расположены по линии сопряжения поверхностей колец. На фиг. 1 изображена предлагаемая упорно-уплотнитсльная шайба, осевое сечение, на иг. 2 - то же, вид сверху.Упорно-уплотнительная шайба содержитвнутреннее 1 и наружное 2 кольца. Внутреннее кольцо 1 имеет кольцевую выемку 3 под уплотнительное резиновое кольцо, сквозные отверстия 4 под крепежные элементы с центрами, расположенными по периферии кольца 1, и две канавки 5 для улучшения смазки поверхностей А и Б, которые подвер- О гактся термообработке и шлифовке.Наружное кольцо 2 имеет кольцевую канавку под кольцо 1 и сквозные отверстия 4 под крепежные элементы с центрами, расположенными по периферии кольца.При сборке опорного катка гусеничноготрактора внутреннее кольцо 1 устанавливается в кольцевую канавку кольца 2 с совмещением отверстий под крепежные элементы. После чего шайба крепится к корпусу катка с помощью крепежных элементов 1 бо.1- тов), проходящих через совмещенные отверстия 4.В собранном катке, где упорно-уплотнптельные шайбы ставятся с двух сторон, внутреннее кольцо 1 упорно-уплот ительной 25 шайбы обесп. ивает фиксацию осиогосме)19700 Фор,цла изобретения Составитель Г. Абрамоваехред О.Луговая Корректор А. Власенко ираж 98 Подписное дактор Л. Васильковаказ 4474132 нного комитета Совета Министр м изобретен ий н открытий ва, Ж, Раушскня наб. д. 4 атент, г. Ужгород, ул. Проект 1- И И П И Государств по дела3035, Моск Филиал ППП П5на 5),шения оси катка, и также выполняет роль уОрного подшиГника скольженР 51, в)снрини мая осевые нагрузки поверхностью А. Кроме того поверхность Б выполняет роль уплот нительного кольца, исключая утечку масла из полости катка.Таким образом, наряду с высокой технологичностьо, предлагаемая уплотнпте,ьная шайба обеспечивает длительную и надежную работу опорного катка гусеничного трактора. Упорно-уплотнительная шайба, напри чер для опорного катка гусеничного трактора, имеющая отверстия под крепежные элементы и колшц пук) выечку на ее наружн)й поверх Оси под уплоене, г)т)иигк)ии чся тем, что, с гелИо попыИаИя надежности и упр)пения технологии изготовления, она вын)лсна разьехГн)11, сосх)яцей из наружного .Оаьця и установленного в его кольцевой канавке, выполненной на торцовой поверхОсти, внутреннеО кольцв), сопр 51 женноо с НаружПЫМ К)Лц ПО цп,ПпдрИЧЕСКОЙ и плоской поверхностям, а центры отверстий под крепежные элементы расположены по .Инин сопряжения цилиндрических поверхностей колец. Источники информации, принятые во нни5 мание при экспертизе: 1. Каталог трактора Т - -100 М Г 1 ел 5 бппского ракторпого завода, де.214 г).

Смотреть

Заявка

2441509, 10.01.1977

ПРЕДПРИЯТИЕ ПЯ Г-4367

ЗАМЕК ИЛЬЯ ГАВРИЛОВИЧ

МПК / Метки

МПК: G01R 29/02

Метки: временных, импульсных, параметров, повторяющихся, сигналов

Опубликовано: 05.08.1978
