Упарвляемый генератор синхроимпульсов

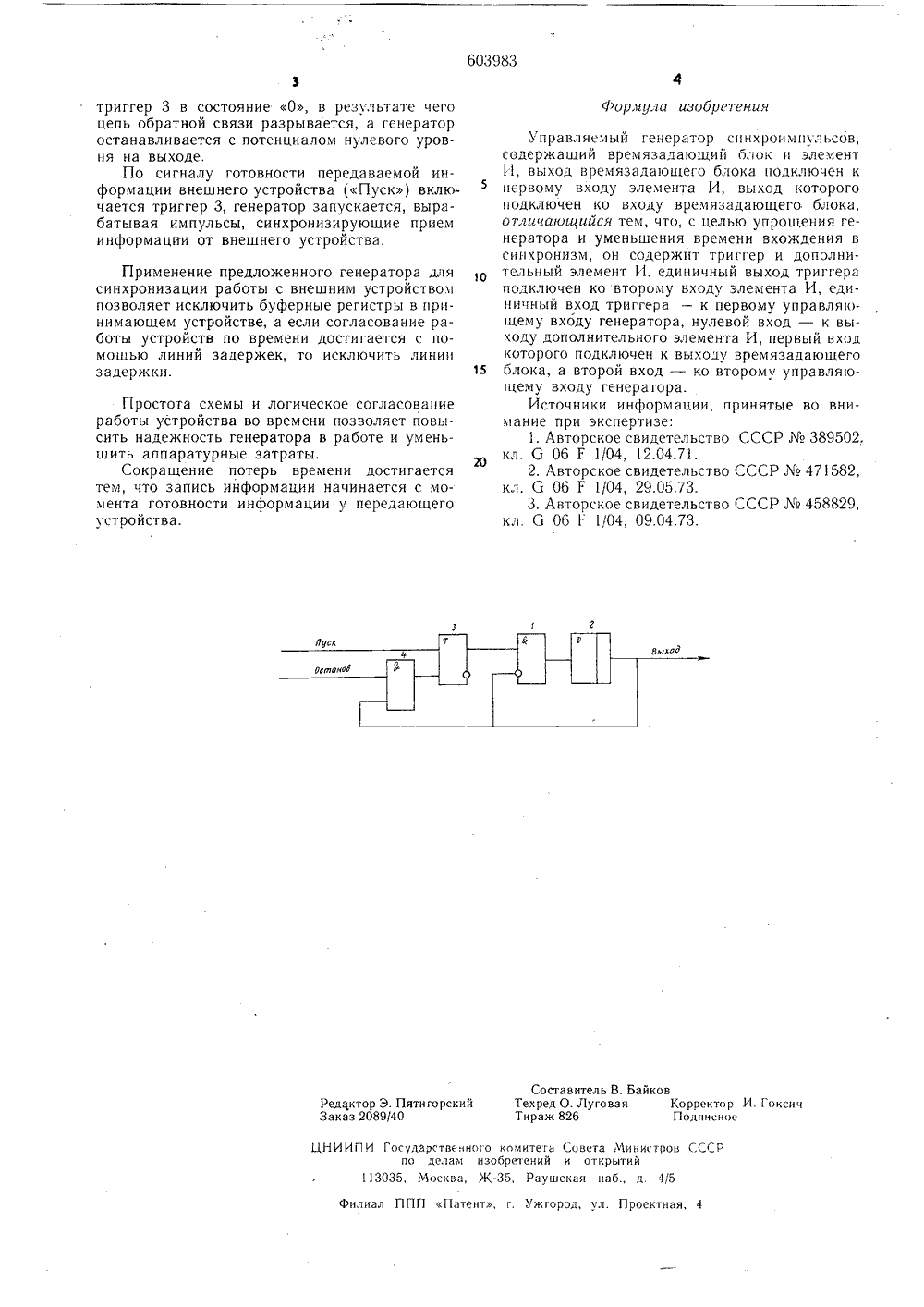

ОПИСАНИЕ Союз Советских Социалистических Республик(61) Дополнительное к авт. свид-ву(22) Заявлено 04.01.76(21) 2311745/2 М. Кл. Ст 06 Г 1/04 аявки Ю оединени осударстеенныи комитетСоеота Министроа СССРоо делан изобретенийн открытий 3) Приоритет -3) Опубликовано 25.04.78 Бюллетень1 3) УД 681,33 (088. 8 ования описания 20.0.78(45) Дата опуб 2) Авторы изобретени Ведерников и И, А, Голи(71) Заявите 54) УПРАВЛЯЕМЫЙ ГЕНЕРАТОР СИНХРОИМПУЛЬСО Изобретение относится к вычислительной технике и может быть использовано в качестве задающего генератора в системах, синхронизуемых внешними устройствами.Известны генераторы синхроимпульсов, содержащие распредсгппели тактовых импуль сов, фазовые дискриминаторы и логические элементы 1 и 2).Недостатком известных генераторов является их сложность и отсутствие возможности вхождения в синхронпзм с внешними устройствами.Наиболее близким техническим решением к предлагаемому генератору является управляемый генератор синхроимпульсов, содержащий времязадающий блок и элемент И, выход времязадающего блока подключен к первому входу элемента И, выход которого подключен ко входу времязадаюцего блока 3) .В данном генераторе осуществляется программный переход на синхронную работу с внешним устройством, однако вхождение в синхронизм происходит достаточно медленно. Кроме20 того. известный генератор имеет сложную конструкциюю.Целью изобретения является упрощение генератора и уменьшение времени его вхождения в синхронизм. 2 а 2Достигается она тем, что генератор содержит триггер и дополнительный элемент И, единичный выход триггера подключен ко второму входу элемента И, единичный вход триггера -- к первому управляющему входу, нулевой вход-. к выходу дополнительного элемента И, первый вход которого подключен к выходу времязадаюшего блока, а второй вход - ко второму управляюгцему входу генератора.На ептеже дана схема генератора.Генерагор содержит элемент И 1, первый вход которого - инверсный, времязадаюшпй блок 2, триггер 3, дополнительный элемент И 4.При подаче сигнала Пуск на первый управляющийй вход генератора триггер 3 устанавливается в состояние 1 и замыкает цепи об ратной связи между элементом И 1и блоком 2,Генератор запускается и вырабатывает импульсы, синхронизируюшие работу вычислительного устройства. При приеме информации от внешнего устройства (имеющего собственную систему синхронизации) генератор оста- навливается по программе сигналом Останов. посг павшим на второй управляющий вход в момент, предшествующий готовности принимаемой информации. Сигнал Останов через дополнительный элемент И 4 х станавливает603983 Фор,яулд изобретения Редактор Э. Пятигорский Заказ 2089/40 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 триггер 3 в состояние О, в результате чего цепь обратной связи разрывается, а генератор останавливается с потенциалом нулевого уровня на выходе.По сигналу готовности передаваемой информации внешнего устройства (Пуск) включается триггер 3, генератор запускается, вырабатывая импульсы, синхронизирующие прием информации от внешнего устройства. Применение предложенного генератора для синхронизации работы с внешним устройством позволяет исключить буферные регистры в принимающем устройстве, а если согласование работы устройств по времени достигается с помощью линий задержек, то исключить линии задержки. Простота схемы и логическое согласование работы устройства во времени позволяет повысить надежность генератора в работе и уменьшить аппаратурные затраты.Сокращение потерь времени достигается тем, что запись информации начинается с момента готовности информации у передающего устройства. Управляемый генератор синхроимпульсов,содержащий времязадающий блок и элементИ, выход времязадающего блока подключен кпервому входу элемента И, выход которогоподключен ко входу времязадающего блока,от,гичающийся тем, что, с целью упрощения генератора и уменьшения времени вхождения всинхронизм, он содержит триггер и дополнительный элемент И, единичный выход триггераподключен ко второму входу элемента И, единичный вход триггера - к первому управляющему входу генератора, нулевой вход - к выходу дополнительного элемента И, первый входкоторого подключен к выходу времязадающЕго15 блока, а второй вход - ко второму управляющему входу генератора.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР389502,кл. б 06 Г 1/04, 12,04.71,2. Авторское свидетельство СССР471582,кл. 6 06 Г 1(04, 29.05.73.3, Авторское свидетельство СССР458829,кл. С 06 1 /04, 09.04.73. Составитель В. БайковТехред О. Луговая Корректор И. Гоксич Тираж 826 Подписное
