Устройство для регулирования положения здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 617535
Автор: Богданов
Текст
ОПИСАНИИИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р) 617535 Сове Ьвотскик Социалистических Республик(45) Дата опубликования описания 21.07.78(51) М. Кл.2 Е 02 Р35/00 Госуаарствеиный комитетСовета М ииистроо СССг изобретеиий тирытий(71) Заявите аучно-исследовательскии инсти ДЛЯ РЕГУЛИРОВАНИЯ Г 1 ОЛОЖЕН НИЯ, СООРУЖЕНИЯ(54) УСТРОЙ С 2 Изобретение относится к строительству, а именно к устройству для регулирования положения здания, сооружения, возводимого преимущественно на просадочных грунтах или подрабатываемых территориях. 5Наиболее близким к изобретению техническим решением является устройство для регулирования положения здания, сооружения, содержащее размещенную между фундаментом и основанием засыпку, пре имущественно песчаную 11, В засыпке расположена камера с оболочкой, заполненной рабочей средой.Недостатки такого устройства состоят в сложности конструкции и ненадежности ре гулировани я положения здания, сооружения.Цель изобретения - упрощение конструкции и обеспечение надежности регулирования положения здания, сооружения. 20Достигается это тем, что в известном устройстве для регулирования положения здания, сооружения, включающем расположенную между фундаментом и основанием засыпку, преимущественно песчаную, в основании под засыпкой поперек оси фундамента образованы каналы с днищами, степками и перекрытиями и размещенные под ними за пределами фундамента колодцы; в перекрытиях и днищах каналов выполне ны сквозные отверстия, причем отверстия в перекрытиях сообщаются с засыпкой, а отверстия в днищах - с колодцами, а в каждом канале установлены скребки, соединенные тягой с приводом возвратно-поступательного движения.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Между фундаментом 1 и основанием 2 расположена засыпка 3. В основании 2 под засыпкой 3 поперек оси фундамента 1 образованы каналы 4 с днищами 5, стенками 6 и перекрытиями 7 и размещенные под ними за пределами фундамента 1 колодцы 8. В перекрытиях 7 и днищах 5 каналов 4 выполнены сквозные отверстия 9 и 10, причем отверстия 9 в перекрытиях 7 сообщаются с засыпкой 3, а отверстия 10 в днищах 5 - с колодцами 8. В каждом канале 4 установлены скребки 11, соединенные тягой 12 с приводом возвратно-поступательного движения (на чертеже не показан).Устройство работает следующим образом.Скребкам 11 с помощью тяги 12, соединенной с приводом, придается возвратно- поступательное движение таким образом, что скребки 11 транспортируют просыпавшийся через отверстие 9 в перекрытии 73канала 4 материал засыпки 3 до отверстия 10 в днище 5 над колодцами 8, через которое транспортируемый материал просыпается в колодец. В результате происходит просадка засыпки 3 и соответственно осадки фундамента 1,Применение предлагаемого устройства для регулирования положения здания сооружения позволяет осуществлять периодическое регулирование положения здания, сооружения по мере просадки его отдельных частей в течение многих лет,Формула изобретенияУстройство для регулирования положения здания, сооружения, включающее размещенную между фундаментом и основанием засыпку, преимущественно песчаную,617535 отличающееся тем, что, с целью упрощения конструкции и обеспечения надежности регулирования положения здания, сооружения, в основании под засыпкой попе 5 рек оси фундамента образованы каналы сднищами, стенками и перекрытиями и размещенные под ними за пределами фундамента колодцы; в перекрытиях и днищахканалов выполнены сквозные отверстия,10 причем отверстия в перекрытиях сообщаются с засыпкой, а отверстия в днищах -с колодцами, а в каждом канале установлены скребки, соединенные тягой с приводом возвратно-поступательного движения.15 Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР378029, кл, Е 02 Р 35/00, 1970.

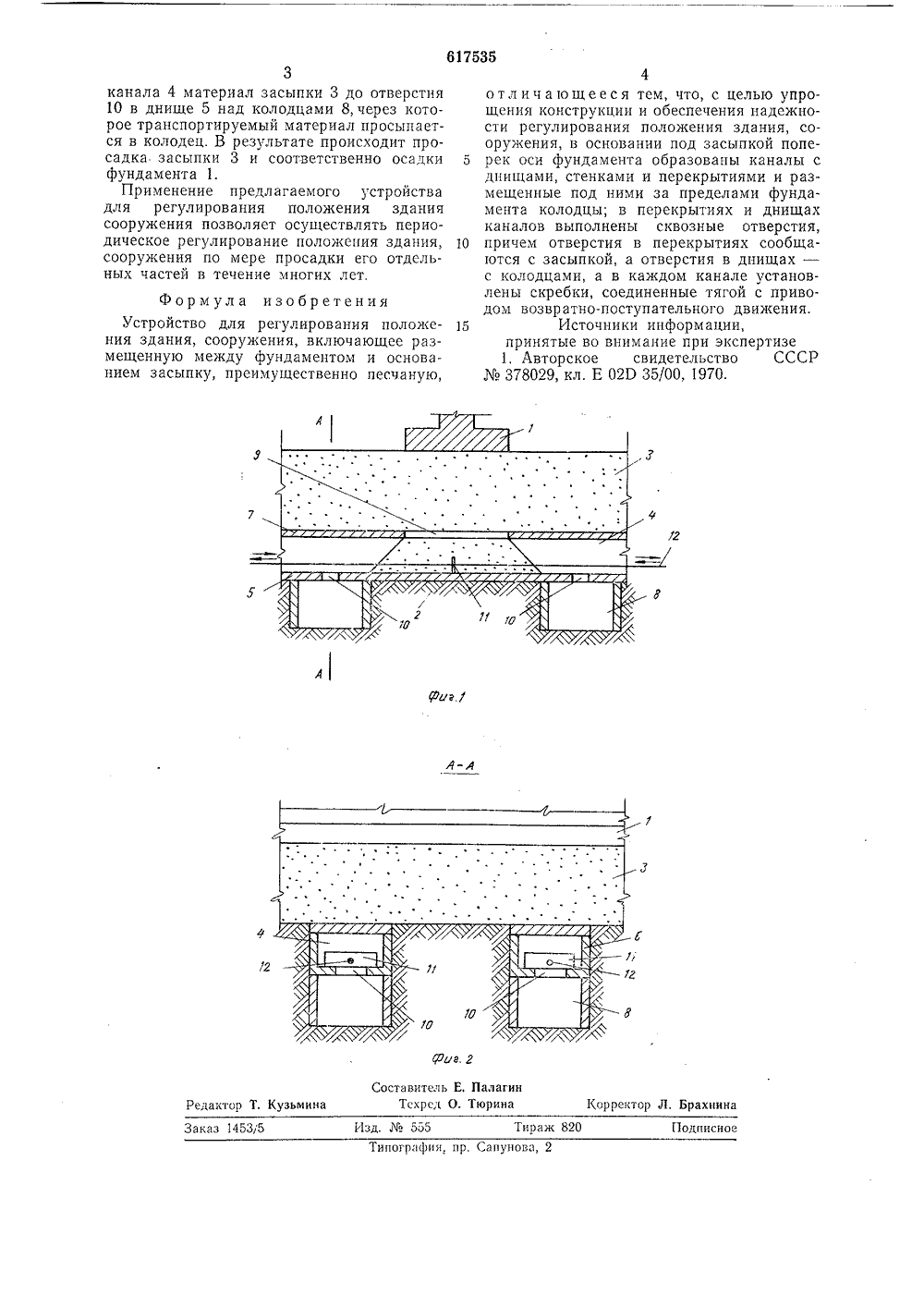

СмотретьЗаявка
2404185, 14.09.1976
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ГОССТРОЯ СССР
БОГДАНОВ РАДИАН ДМИТРИЕВИЧ
МПК / Метки
МПК: E02D 35/00
Метки: здания, положения, сооружения
Опубликовано: 30.07.1978
Код ссылки
<a href="https://patents.su/2-617535-ustrojjstvo-dlya-regulirovaniya-polozheniya-zdaniya-sooruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для регулирования положения здания, сооружения</a>
