Сегментный подпятник

Номер патента: 615277

ZIP архив

Текст

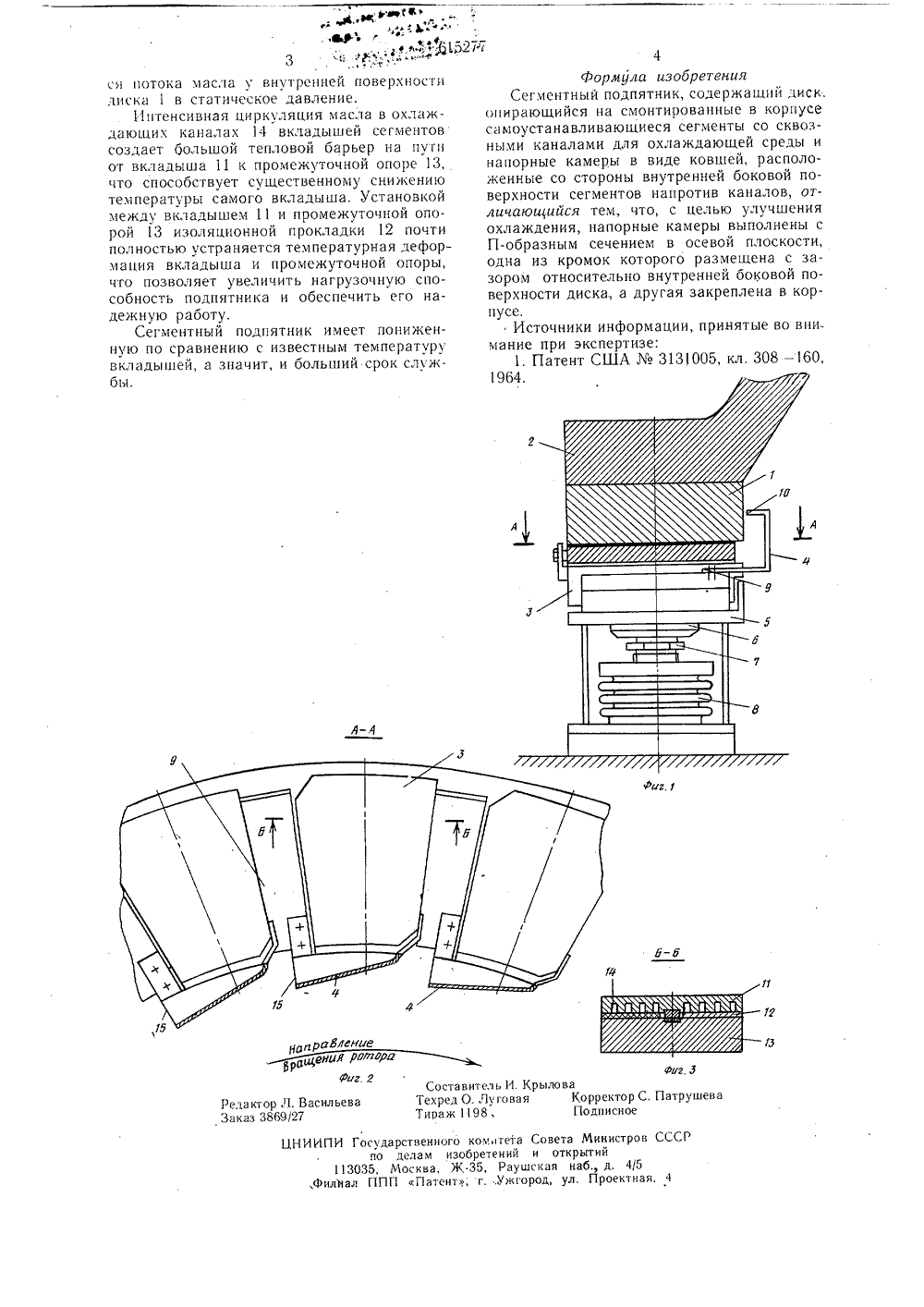

(22) Заявле.о 14.01.76 121) 2312945/25-2с присоединением заявкиГ 16 С 17/ асудорственныи коцит Совета Министров ССС оо делам изобретенийи открытий 3) Приоритет 3) Опубликовано 15.07,7845) Дата опубликования оп юллетень 26 ания 26,0 Ж2) Авторы изобретеии Сапунов и М. Е. Шкопьн(54) СЕГМЕНТНЫЙ ПОДПЯТН 15 Изобретение относится к области машиностроения и может быть использовано вэлектрических машинах, например гидрогенераторах.Известен сегментный подпятник, содержащий диск, опирающийся на смонтированные в корпусе самоустанавливающиеся сегменты со сквозными радиальными каналами для охлаждающей среды и напорные камеры в виде ковшей, смонтированные на валу и расположенные напротив каналов состороны внутренней боковой поверхности сегментов.При этом сегменты могут быть выполнены составными или цельными 1,Недостатком известного подпятника является недостаточно эффективное охлаждение сегментов, так как напорные камеры несоздают направленного потока охлаждающей среды.Целью изобретения является улучшениеохлаждения.Это обеспечивается тем, что в предлагаемом подпятнике напорные камеры выполнены с П-образным сечением в осевой плоскости, одна из кромок которого .размещенас зазором относительно внутренней боковойповерхности диска, а другая закреплена вкорпусе,На фиг. 1 изображен предлагаемый сегментный подпятник, продольный разрез; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 2.Сегментный подпятник содержит враща 1 о. щийся диск 1, прикрепленный к втулке 2 подпятника, составные самоустанавливающиеся сегменты 3, напорные камеры 4 с П-образным сечением в осевой плоскости, корпус 5 подпятника, опорную тарелку 6, опор ный болт 7, ввернутый в опорное устройство 8, Напорные камеры 4 одной кромкой 9 прикреплены к корпусу 5, а другая их кромка 1 О установлена с минимальным зазором к диску 1 подпятника для ограничения утечек масла из камеры. Составной сегмент 3 состоит из вкладыша 11, изоляционной прокладки 12 и промежуточной опоры 13. Во вкладыше 11 сделаны радиальные каналы 14 для охлаждающей среды.При работе подпятника масло в масляной ванне закручивается цилиндрической поверхностью диска 1 и подается в открытую расширенную торцовую часть 15 напорной камеры 4, откуда оно поступает в радиальные охлаждающие каналы 14 вкладыша 11.Таким образом, установка напорных камер 4 и каждого сегмента позволяет преобразовать динамический напор вращающегораМ Фиг.,г Составитель И. Крылова Техред О. Лу говая Коррект Тираж 1198, Подписи ар С. Паое шева Редактор Л. ВасильеваЗаказ 3869/27ЦНИИПИ Госудпо13035,,Филиал ПП рственного делам изо "1 осква, Ж П Патент ком гета Совета Минисретений и открытий35, Раушская наб., д.гУжгород, ул, Прое ров 4/5тная, 4 эфетФуЯ 1 й,7"г ся потока масла у внутренней поверхносгп лиска 1 в статическое давление.Интенсивная циркуляция масла в охлаждающих каналах 14 вкладышей сегментов создает большой тепловой барьер на пуп 1 от вкладыша 11 к промежуточной опоре 13, что способствует существенному снижению температуры самого вкладыша. Установкой между вкладышем 11 и промежуточной опорой 13 изоляционной прокладки 12 почти полностью устраняется температурная деформация вкладыша и промежуточной опоры, что позволяет увеличить нагрузочную способность подпятника и обеспечить его надежную работу.Сегментный подпятник имеет пониженную по сравнению с известным температуру вкладышей, а значит, и больший срок служ- б 4Формула изобретенияСегментный подпятник, содержащий диск, опираюшийся на смонтированные в корпусе самоустанавливающиеся сегменты со сквозными каналами для охлаждающей среды и напорные камеры в виде ковшей, расположенные со стороны внутренней боковой поверхности сегментов напротив каналов, отличающийся тем, что, с целью улучшения охлаждения, напорные камеры выполнены с П-образным сечением в осевой плоскости, одна из кромок которого размещена с зазором относительно внутренней боковой поверхности диска, а другая закреплена в корпусе,Источники информации, принятые во вни. мание при экспертизе:1. Патент США3131005, кл. 308 - 160,

Смотреть

Заявка

2312945, 14.01.1976

ПРЕДПРИЯТИЕ ПЯ А-7318

САПУНОВ ГЕОРГИЙ КОНСТАНТИНОВИЧ, ШКОЛЬНИК МАРК ЕФИМОВИЧ

МПК / Метки

Номер патента: 249858

Опубликовано: 01.01.1969

Автор: Полушкин

МПК: F16C 32/00

Метки: подпятник, сегментный

...сегментов ухудшаются условия для 15образования масляного слоя между поверхностями трения.В предлагаемом сегментном подпятникевсе эти недостатки устранены, От известныхподпятник отличается тем, что в нем каждый 20сегмент опирается через тарелку на цилиндрическую поверхность двух рессор, образующих опорный элемент в виде балки равногосопротивления. Цилиндрическая опорная поверхность рессор позволяет сегментам в начале работы перекатываться до установленного упора параллельно рабочей поверхностипяты,На ч атически изображен сег 30 Подпятник содержит опорныи диск 1 пяты, сегменты 2, тарелки 8, упоры 4, опорные элементы 5, выполненные в виде двух рессор, образующих балку равного сопротивления. Поверхность рессор в местах контакта с...
